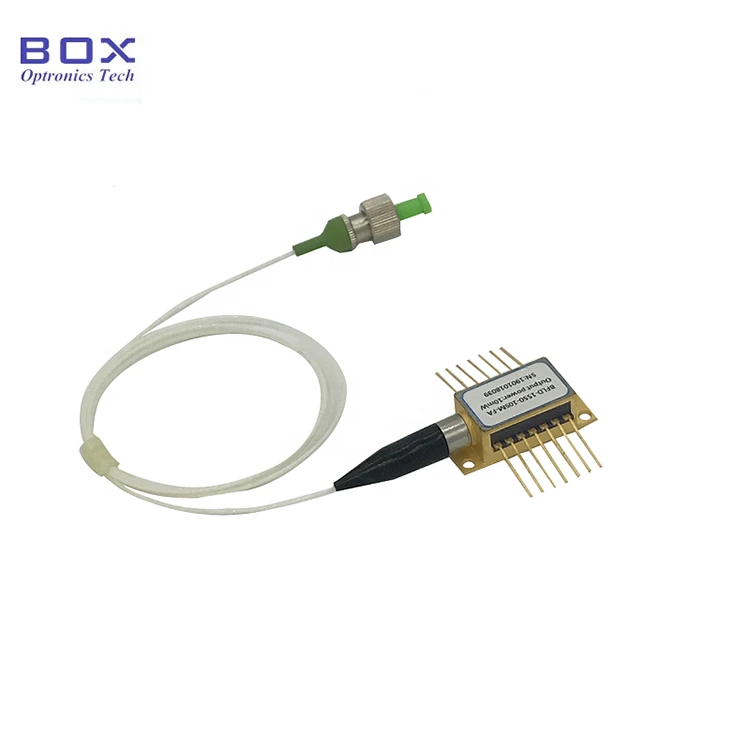

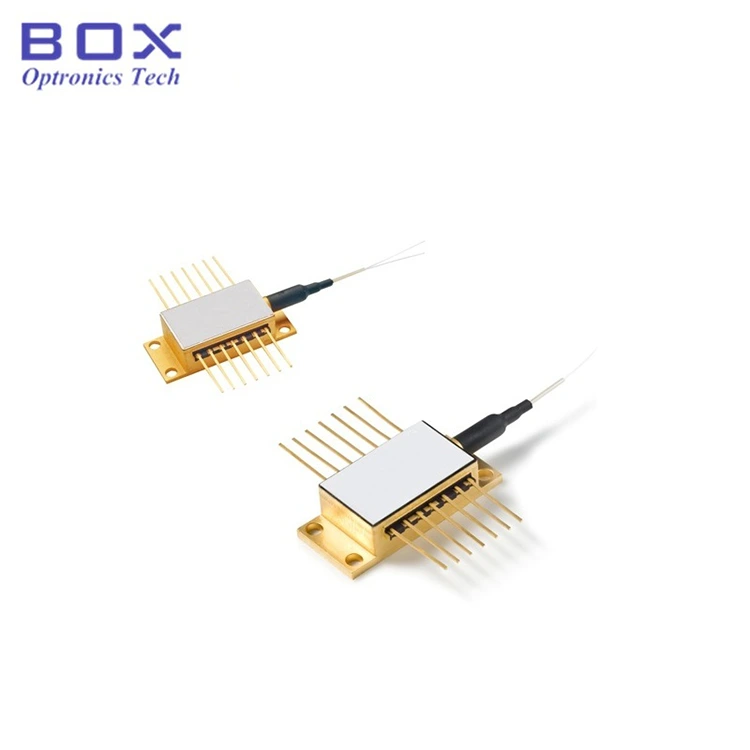

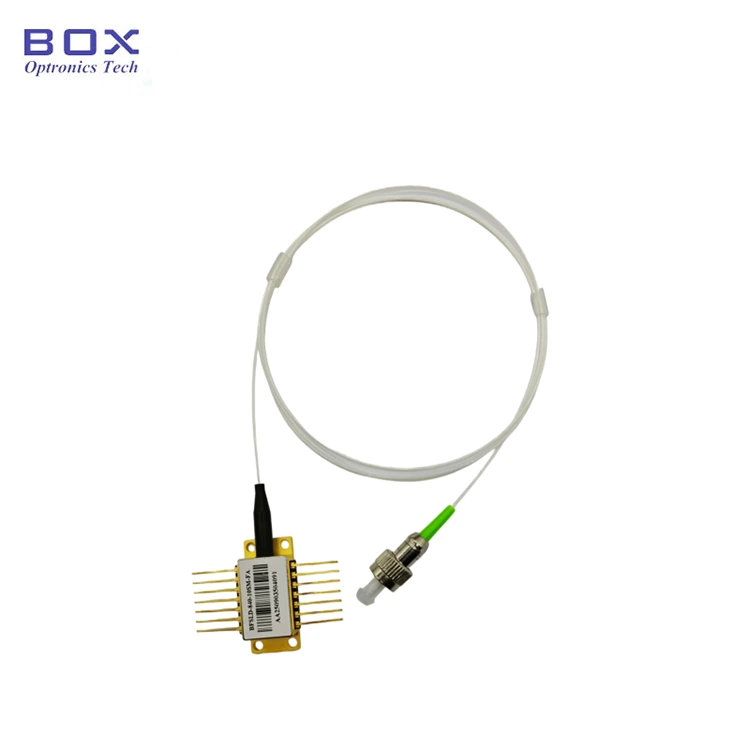

1030nm 50mW DFB लेजर डायोड मॉड्यूल भली भांति बंद करके रखा गया है 14-पिन तितली पैकेज में सीलबंद। यह सीडब्ल्यू या पल्स ऑपरेशन का समर्थन करता है, और स्थिर स्पेक्ट्रम के लिए टीईसी कूलर और थर्मिस्टर को एकीकृत करता है। स्पेक्ट्रोस्कोपी के लिए उपयुक्त, दूरसंचार, रोशनी, और संवेदन। बिजली चालू करने से पहले, पहले टीईसी कूलर सक्रिय करें, फिर चिप को अधिक गर्म होने से बचाने के लिए छोटे-छोटे चरणों में बिजली का प्रयोग करें अतिभारित होता जा रहा है.
|
पैरामीटर |
प्रतीक |
मिन |
ठेठ |
अधिकतम |
इकाई |
|
पिगटेल से आउटपुट पावर |
पीएफ |
- |
50 |
|
मेगावाट |
|
उपलब्ध की रेंज तरंग दैर्ध्य |
नियंत्रण रेखा |
1028 |
|
1032 |
एनएम |
|
वर्णक्रमीय चौड़ाई (एफडब्ल्यूएचएम) |
- |
|
|
3 |
मेगाहर्टज |
|
साइडमोड दमन अनुपात पीएफ पर |
एसएमएसआर |
40 |
45 |
|
डीबी |
|
तरंग दैर्ध्य बदलाव के साथ वर्तमान |
- |
|
3 |
5 |
अपराह्न/एमए |
|
तरंग दैर्ध्य बदलाव के साथ तापमान |
- |
|
0.08 |
0.1 |
एनएम/℃ |
|
परिचालन धारा |
आईओपी |
|
200 |
300 |
एमए |
|
दहलीज धारा |
इथ |
|
30 |
50 |
एमए |
|
आगे वोल्टेज |
वी.एफ |
|
2 |
2.3 |
V |
|
ध्रुवीकरण विलुप्ति अनुपात |
प्रति |
15 |
20 |
|
डीबी |
|
थर्मोइलेक्ट्रिक कूलर वर्तमान |
आईटीईसी |
|
|
3 |
A |
|
थर्मोइलेक्ट्रिक कूलर वोल्टेज |
वीटीईसी |
|
|
4 |
V |
|
चिप ऑपरेटिंग तापमान रेंज |
शीर्ष |
15 |
25 |
40 |
℃ |
|
केस ऑपरेटिंग तापमान रेंज |
टीसी |
10 |
25 |
50 |
℃ |
|
भंडारण तापमान |
टी |
5 |
|
80 |
℃ |
● वितरित प्रतिक्रिया लेजर;
● सीडब्ल्यू या स्पंदित ऑपरेशन;
● अंतर्निर्मित मॉनिटर पीडी, थर्मोइलेक्ट्रिक कूलर और थर्मिस्टर;
● वैकल्पिक एफसी/एपीसी कनेक्टर।
● स्पेक्ट्रोस्कोपी;
● दूरसंचार;
● रोशनी;
● संवेदन.

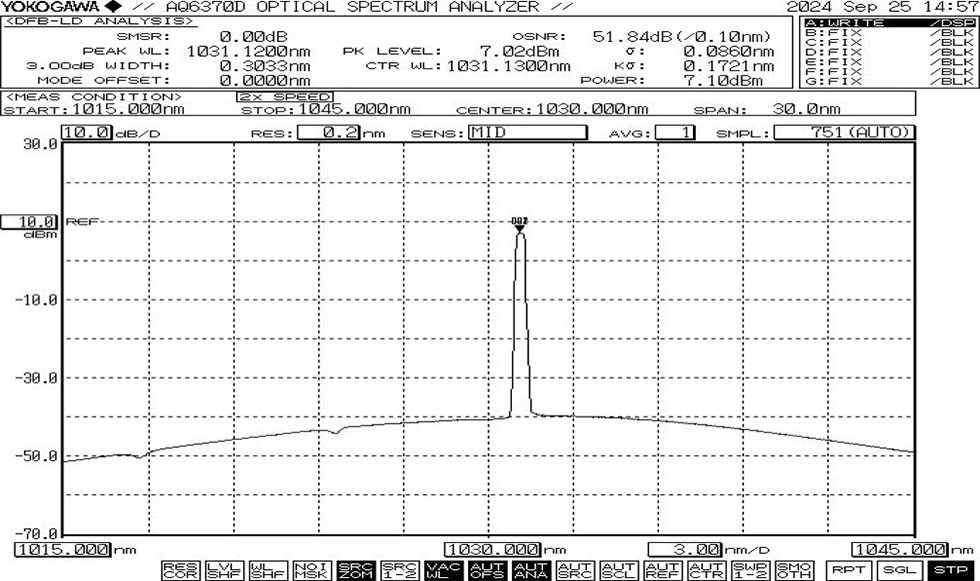

● विशिष्ट स्पेक्ट्रम: 1030nm, +/-2nm WL सहनशीलता

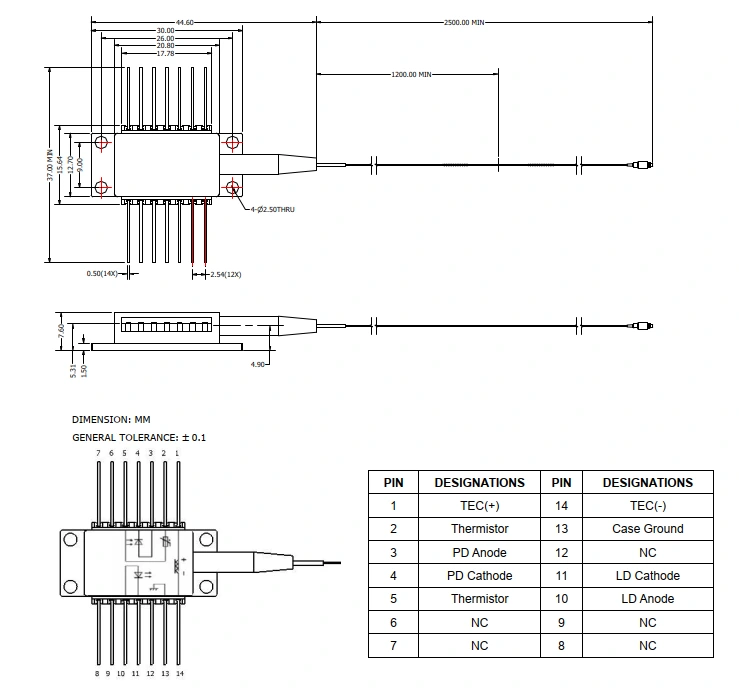

● पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट:मिमी)
(1)क्या यह है तापमान को अलग-अलग करके तरंग दैर्ध्य को समायोजित करना संभव है? क्या है गुणांक?
--तरंगदैर्घ्य/तापमान गुणांक 0.01nm/℃.
(2)क्या है? फाइबर प्रकार?
--कॉर्निंग HI1060, NA=0.14, MFD=6.2um@1060nm।
(3)क्या है? पावर ट्यून करने योग्य रेंज?
--10~100%।
(4)क्या आप एलडी के लिए एक सुरक्षात्मक ट्यूब और कनेक्टर प्रदान करें?
--हाँ। 900um लूज़ ट्यूब और FC/APC वैकल्पिक हैं।
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
योजक |
|
बीएफएलडी |
-DXXX |
-XX |
XX |
-XX |
|
डीएफबी लेज़र डायोड |
डी1030: 1030एनएम |
50: 50 मेगावाट |
एसएम: एकल मोड पीएम: ध्रुवीकरण बनाए रखना
|
एफए: एफसी/एपीसी अन्य |
उदाहरण के लिए: BFLD-D1030-50SM-FA
(ऑर्डर जानकारी: 1030nm 50mW DFB लेजर डायोड मॉड्यूल, बटरफ्लाई पैकेज, एसएम फाइबर, एफसी/एपीसी कनेक्टर के साथ)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● संचालन करते समय, यह उपकरण एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है; करो सीधे फ़ाइबर के सिरे पर न देखें, क्योंकि ऐसा करने से आँखों में चोट लग सकती है।
● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी उपकरण को उसके सॉकेट में डालते या हटाते समय, उस पर दबाव न डालें या डिवाइस हाउसिंग के पीछे स्थित स्लीव को खींचें। उपकरणों के लिए कनेक्टर्स से सुसज्जित, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों स्थापना या हटाने के दौरान एक साथ उठा लिया जाता है।
● यदि पिनों को सोल्डरिंग की आवश्यकता है, तो सोल्डरिंग तापमान नहीं होना चाहिए 260°C से अधिक, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। विशेष निम्नलिखित पर ध्यान देना चाहिए: सोल्डरिंग प्रक्रिया के दौरान, उपकरण निष्क्रिय अवस्था में होना चाहिए, और टांका लगाने वाला लोहा ठीक से होना चाहिए जमींदोज।
● डिवाइस का उपयोग करते समय, ऑपरेटिंग वोल्टेज का सख्ती से पालन करें और डेटाशीट में निर्दिष्ट वर्तमान श्रेणियाँ। मुख्य पैरामीटर- Ith सहित (थ्रेशोल्ड करंट), आईओपी मैक्स (अधिकतम ऑपरेटिंग करंट), वीओपी मैक्स (अधिकतम ऑपरेटिंग वोल्टेज), और λc (सेंटर वेवलेंथ)-संदर्भित किया जाना चाहिए विशेष रूप से शिपमेंट के समय प्रदान की गई परीक्षण रिपोर्ट में। नोट: ऑपरेशन पूर्ण अधिकतम रेटिंग से अधिक होने पर डिवाइस को स्थायी क्षति हो सकती है।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
