1550.12nm DWDM DFB लेजर

उत्पाद अवलोकन-1550.12एनएम डीडब्ल्यूडीएम डीएफबी लेजर

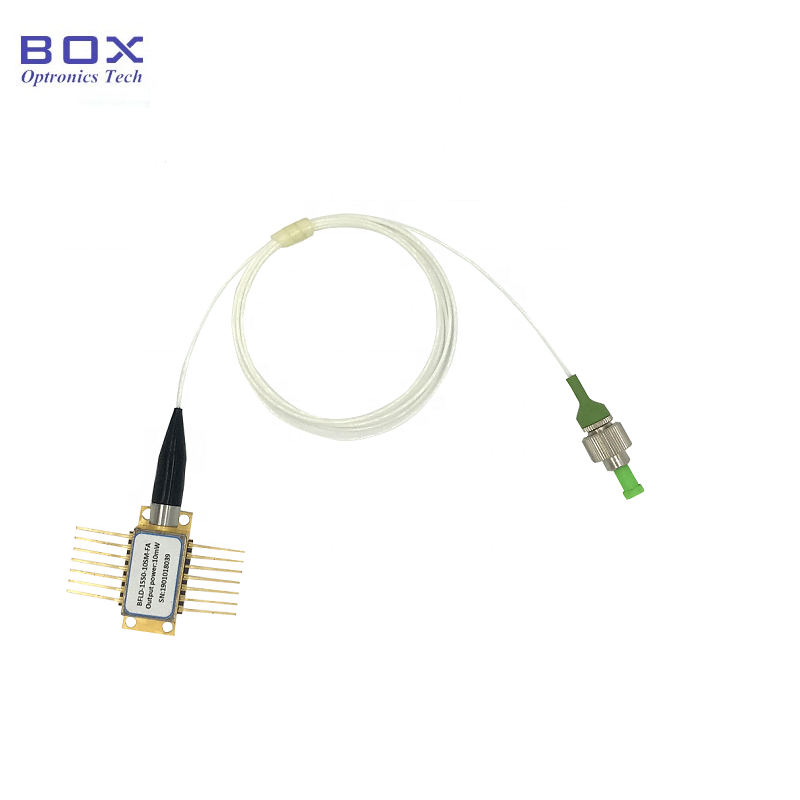

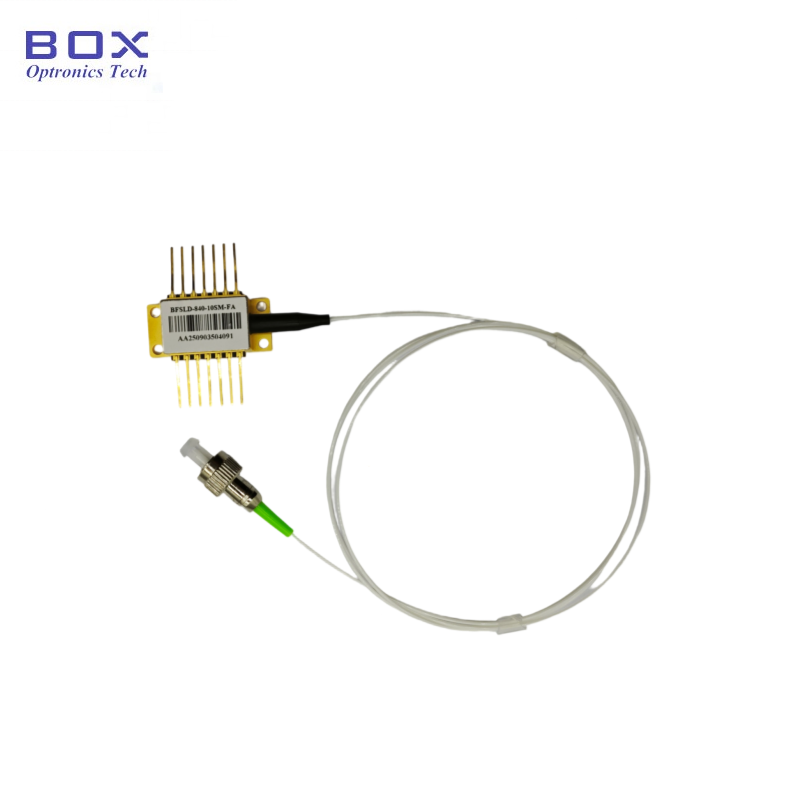

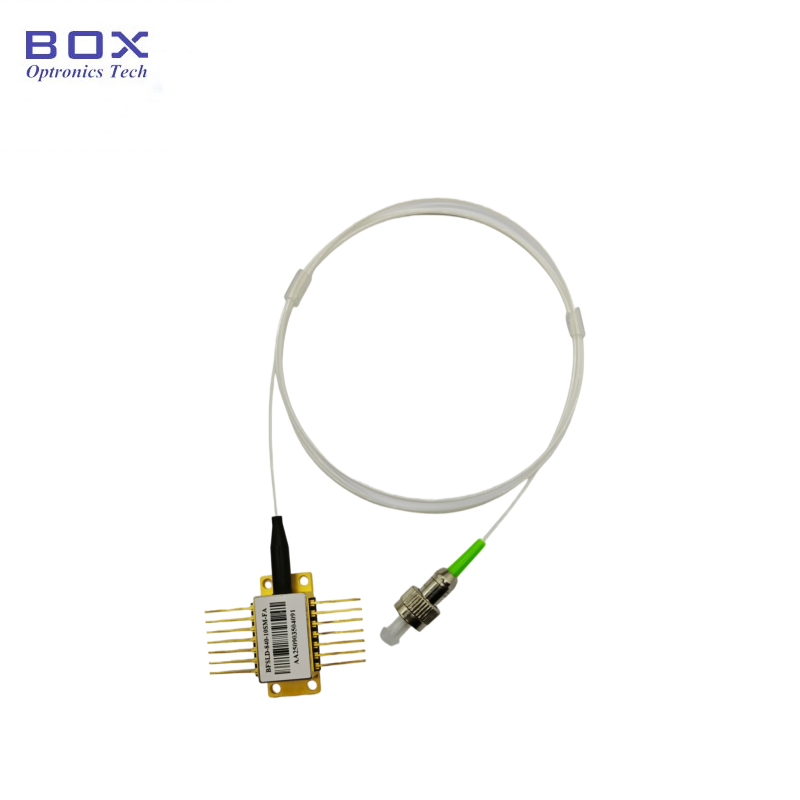

1550.12nm DWDM DFB लेजर (मॉडल BFLD-CH34-XXSM-FA, ITU ग्रिड चैनल 34) एक 14-पिन बटरफ्लाई पैकेज्ड वितरित फीडबैक लेजर डायोड है जो विशेष रूप से एनालॉग CATV ट्रांसमिशन और DWDM ऑप्टिकल संचार अनुप्रयोगों के लिए डिज़ाइन किया गया है। 1550.12nm के मानक ITU ग्रिड तरंग दैर्ध्य पर काम करते हुए, यह डिवाइस FC/APC कनेक्टर के साथ सिंगल-मोड या ध्रुवीकरण-बनाए रखने वाले फाइबर के माध्यम से 10mW या 20mW ऑप्टिकल आउटपुट पावर प्रदान करता है।

एकीकृत आइसोलेटर, थर्मोइलेक्ट्रिक कूलर (टीईसी), 10kΩ थर्मिस्टर और मॉनिटर फोटोडायोड के साथ एक हेमेटिक 14-पिन तितली पैकेज में रखा गया, लेजर पूर्ण -40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस ऑपरेटिंग तापमान रेंज में तापमान और बिजली स्थिरीकरण प्रदान करता है। विभिन्न सिस्टम बोर्ड डिज़ाइनों के साथ संगतता के लिए दो पिनआउट कॉन्फ़िगरेशन (टाइप 1 और टाइप 2) उपलब्ध हैं।

मुख्य विशेषताएं-1550.12nm DWDM DFB लेजर

· मानक आईटीयू ग्रिड तरंग दैर्ध्य: 1550.12एनएम (चैनल 34), पूर्ण सीएच18-सीएच64 रेंजवैकल्पिक

· उच्च ऑप्टिकल आउटपुट पावर: 10mW या 20mW

· CATV ट्रांसमिशन के लिए अनुकूलित उन्नत एनालॉग चिप डिज़ाइन

· उच्च साइड-मोड दमन अनुपात: एसएमएसआर ≥30dB

·अंतर्निहित ऑप्टिकल आइसोलेटर: ≥30dB आइसोलेशन @25°C

· उच्च ऑप्टिकल रिटर्न हानि: ≥40dB

· वाइड मॉड्यूलेशन बैंडविड्थ: 2.5GHz सामान्य

· एकीकृत टीईसी और थर्मिस्टर के साथ 14-पिन हर्मेटिक बटरफ्लाई पैकेज

· बिजली की निगरानी के लिए एकीकृत मॉनिटर फोटोडायोड

· फाइबर विकल्प: SMF-28e सिंगल-मोड या PMF-1550 ध्रुवीकरण-बनाए रखने वाला फाइबर

· मानक एफसी/एपीसी कनेक्टर, 1.0 मीटर पिगटेल (900μm ढीली ट्यूब)

· विस्तृत ऑपरेटिंग तापमान रेंज: -40°C से +85°C

· डिज़ाइन लचीलेपन के लिए दो पिनआउट कॉन्फ़िगरेशन (टाइप 1 / टाइप 2)।

विशिष्ट अनुप्रयोग-1550.12एनएम डीडब्ल्यूडीएम डीएफबी लेजर

· CATV प्रसारण नेटवर्क और हेडएंड ट्रांसमिशन सिस्टम

· सीमित फाइबर संसाधनों वाले नेटवर्क (तरंग दैर्ध्य मल्टीप्लेक्सिंग)

· केबल टेलीविजन हब और वितरण उपकरण

·एनालॉग आरएफ-ओवर-फाइबर के लिए ऑप्टिकल ट्रांसमीटर मॉड्यूल

· फाइबर ऑप्टिक परीक्षण और माप उपकरण

· फाइबर पर सैटेलाइट और आरएफ सिग्नल वितरण

· ऑप्टिकल संचार प्रयोगशालाओं में अनुसंधान और विकास

· CATV और दूरसंचार उपकरणों में OEM एकीकरण

उत्पाद विशिष्टताएँ-1550.12nm DWDM DFB लेजर

अधिकतम निरपेक्ष दर - निर्धारण

इलेक्ट्रो-ऑप्टिकल विशेषताएँ (T = 25°C, IF = IOP)

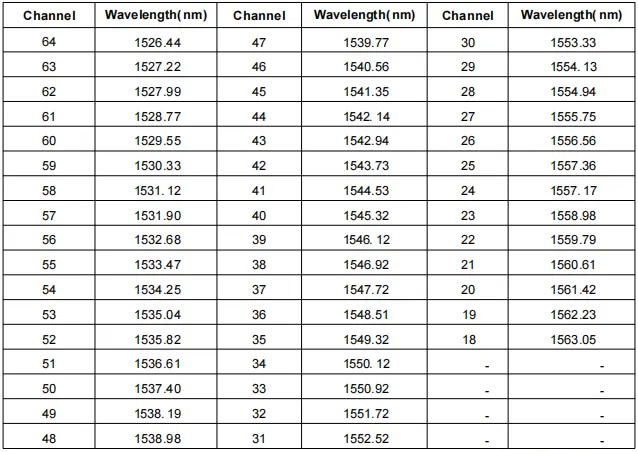

आईटीयू ग्रिड तरंग दैर्ध्य संदर्भ (चयनित चैनल)

नोट: पूर्ण ITU ग्रिड चैनल CH18–CH64 (1526.44nm–1563.05nm) अनुरोध पर उपलब्ध हैं।

ऑप्टिकल फाइबर विशिष्टताएँ-1550.12nm DWDM DFB लेजर

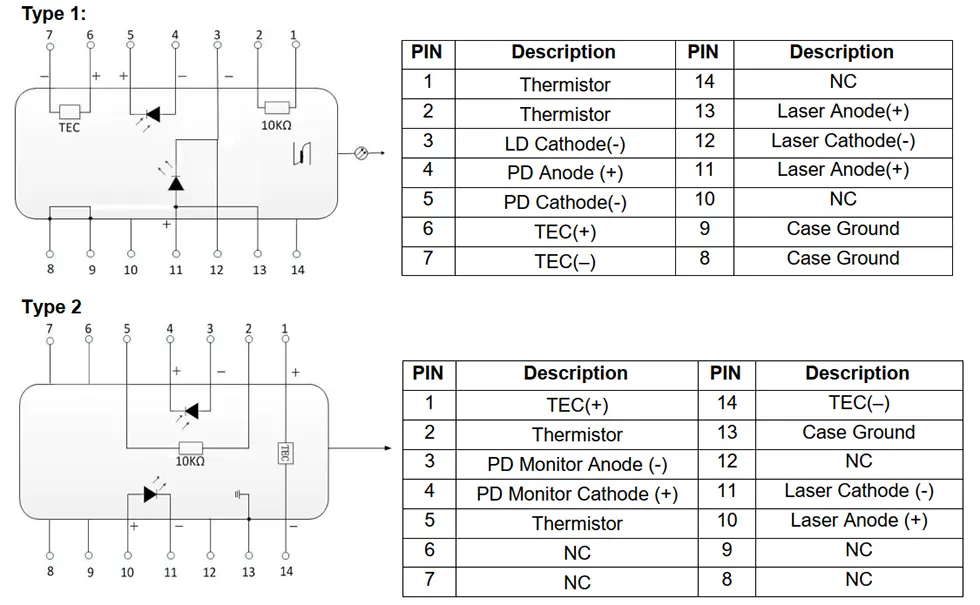

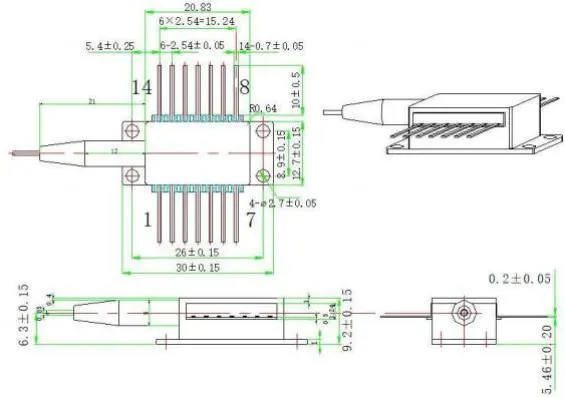

पैकेज और पिन परिभाषा-1550.12nm DWDM DFB लेजर

ऑर्डरिंग जानकारी-1550.12एनएम डीडब्ल्यूडीएम डीएफबी लेजर

मॉडल नामकरण

बीएफएलडी - XXXX - XX - XX - XX (-X)

उदाहरण: BFLD-CH34-10SM-FA

बॉक्स ऑप्ट्रोनिक्स DWDM DFB लेजर क्यों चुनें?

· CATV अनुप्रयोगों के लिए एनालॉग-अनुकूलित डिज़ाइन के साथ सिद्ध DFB लेजर चिप तकनीक

· शिपमेंट से पहले 100% कार्यात्मक परीक्षण और बर्न-इन स्क्रीनिंग

· पूर्ण आईटीयू ग्रिड तरंग दैर्ध्य समर्थन (CH18-CH64) सख्त तरंग दैर्ध्य सहनशीलता के साथ

· फ़ैक्टरी-प्रत्यक्ष आपूर्ति के साथ प्रतिस्पर्धी मूल्य निर्धारण

· लचीली ऑर्डर मात्राएँ - अनुसंधान एवं विकास प्रोटोटाइप और वॉल्यूम उत्पादन दोनों के लिए समर्थन

· तरंग दैर्ध्य, शक्ति, फाइबर प्रकार, कनेक्टर और पिन कॉन्फ़िगरेशन के लिए अनुकूलन विकल्प

· CATV नेटवर्क परिनियोजन और उत्पादन कार्यक्रमों के लिए दीर्घकालिक आपूर्ति स्थिरता

विश्वसनीय व्यापक तापमान संचालन के लिए एकीकृत टीईसी के साथ हेमेटिक तितली पैकेजिंग

· पूर्ण ट्रैकिंग के साथ डीएचएल/यूपीएस/फेडएक्स के माध्यम से अंतर्राष्ट्रीय शिपिंग

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न: इस DWDM DFB लेजर और मानक DFB लेजर के बीच क्या अंतर है?

ए: यह आईटीयू-ग्रिड डीएफबी लेजर एनालॉग सीएटीवी-अनुकूलित प्रदर्शन के साथ सटीक तरंग दैर्ध्य नियंत्रण को जोड़ता है। इसमें उच्च वाहक-से-शोर अनुपात (सीएनआर), कम विरूपण प्रदर्शन (सीएसओ/सीटीबी), और स्थिर ऑप्टिकल आउटपुट के लिए एक अनुकूलित लेजर चिप डिजाइन की सुविधा है।

मुख्य रूप से डिजिटल ऑप्टिकल संचार के लिए डिज़ाइन किए गए मानक डीएफबी लेजर की तुलना में, सीएटीवी डीएफबी लेजर विशेष रूप से एनालॉग मॉड्यूलेशन अनुप्रयोगों के लिए अनुकूलित होते हैं जहां रैखिकता और शोर प्रदर्शन महत्वपूर्ण होते हैं।

प्रश्न: कौन सी आईटीयू ग्रिड तरंगदैर्घ्य उपलब्ध हैं?

उत्तर: हम सीएच18 (1563.05एनएम) से सीएच64 (1526.44एनएम) तक आईटीयू-टी ग्रिड तरंग दैर्ध्य प्रदान करते हैं, जो आमतौर पर उपयोग किए जाने वाले सी-बैंड डीडब्ल्यूडीएम चैनलों को कवर करते हैं। कस्टम तरंग दैर्ध्य विशिष्ट सिस्टम आवश्यकताओं के अनुसार उपलब्ध हैं।

प्रश्न: एसएमएफ और पीएमएफ फाइबर विकल्पों के बीच क्या अंतर है?

ए: एसएमएफ-28ई मानक सिंगल-मोड फाइबर है, जो अधिकांश सीएटीवी और सामान्य ऑप्टिकल संचार अनुप्रयोगों के लिए उपयुक्त है जहां ध्रुवीकरण महत्वपूर्ण नहीं है। PMF-1550 ध्रुवीकरण-बनाए रखने वाला फाइबर है, जिसे ध्रुवीकरण-संवेदनशील प्रणालियों के लिए डिज़ाइन किया गया है। पीएम फाइबर के लिए, धीमी धुरी कनेक्टर कुंजी से संरेखित होती है। अपने सिस्टम ध्रुवीकरण आवश्यकताओं के आधार पर चयन करें।

प्रश्न: CATV अनुप्रयोगों के लिए अंतर्निर्मित आइसोलेटर क्यों महत्वपूर्ण है?

ए: फाइबर प्रतिबिंब या ऑप्टिकल घटकों के कारण होने वाली ऑप्टिकल प्रतिक्रिया एनालॉग ट्रांसमिशन सिस्टम में शोर, तरंग दैर्ध्य अस्थिरता और सिग्नल गिरावट का कारण बन सकती है। बिल्ट-इन ऑप्टिकल आइसोलेटर ऑप्टिकल फीडबैक को दबाता है, जिससे स्थिर आउटपुट पावर, कम शोर और विश्वसनीय CATV ट्रांसमिशन प्रदर्शन सुनिश्चित होता है।

प्रश्न: न्यूनतम ऑर्डर मात्रा (एमओक्यू) क्या है?

A: MOQ 1pc है। हम लचीली ऑर्डर मात्रा का समर्थन करते हैं। मानक मॉडलों को अनुसंधान एवं विकास और प्रोटोटाइपिंग के लिए कम मात्रा में, साथ ही CATV नेटवर्क परिनियोजन और उत्पादन के लिए बड़ी मात्रा में आपूर्ति की जा सकती है। अपनी आवश्यक मात्रा पर विशिष्ट मूल्य निर्धारण के लिए हमारी बिक्री टीम से संपर्क करें।

प्रश्न: क्या मुझे कस्टम वेवलेंथ, पावर या कनेक्टर कॉन्फ़िगरेशन मिल सकता है?

उत्तर: हाँ, हम किसी भी ITU ग्रिड तरंग दैर्ध्य (CH18-CH64), 6-20mW के भीतर कस्टम आउटपुट पावर स्तर, वैकल्पिक फाइबर प्रकार और लंबाई, विभिन्न कनेक्टर प्रकार (FC/APC, SC/APC, LC, आदि), और अनुरूप पिन कॉन्फ़िगरेशन (टाइप 1 या टाइप 2) सहित व्यापक अनुकूलन विकल्प प्रदान करते हैं। अपनी विशिष्ट आवश्यकताओं के लिए हमसे संपर्क करें और हमारी इंजीनियरिंग टीम व्यवहार्यता की समीक्षा करेगी और एक कोटेशन प्रदान करेगी।
