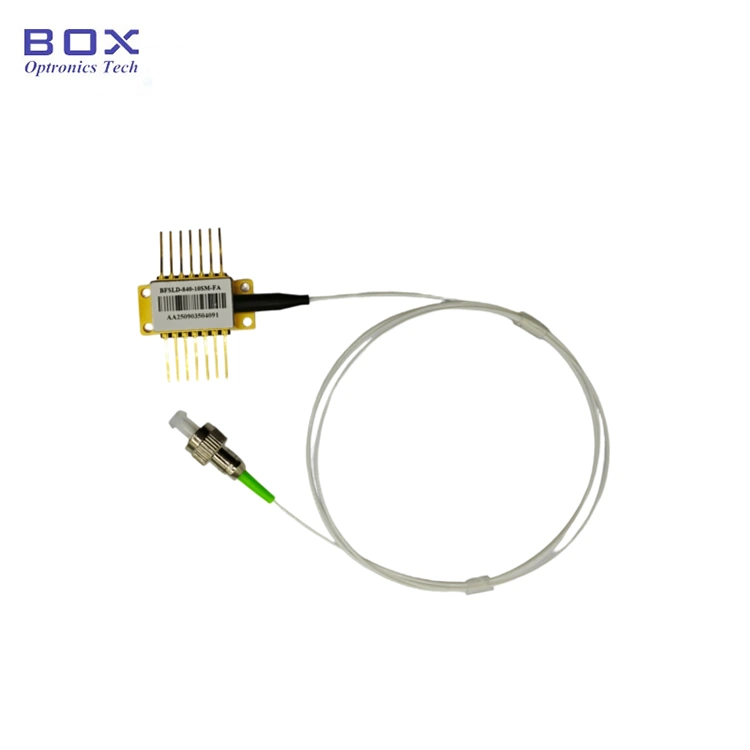

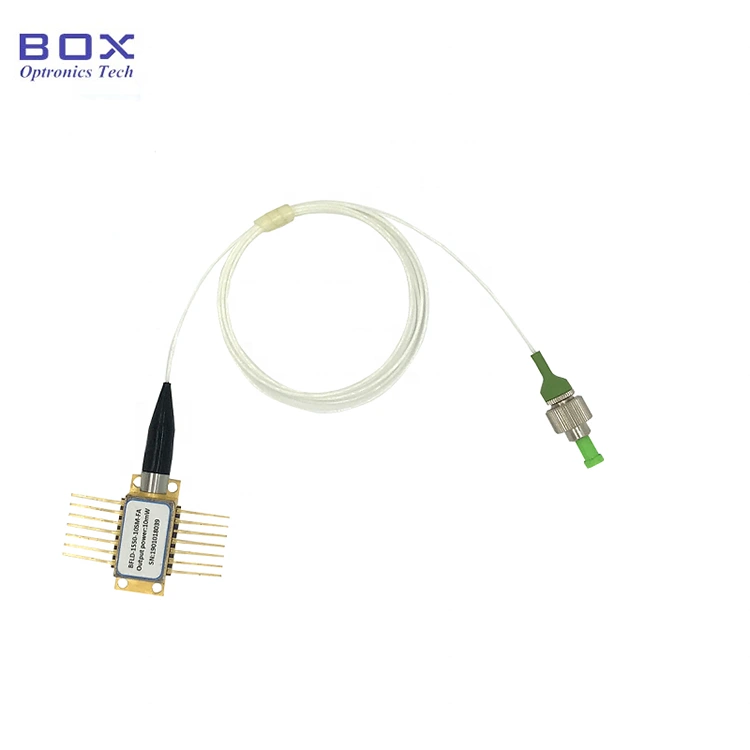

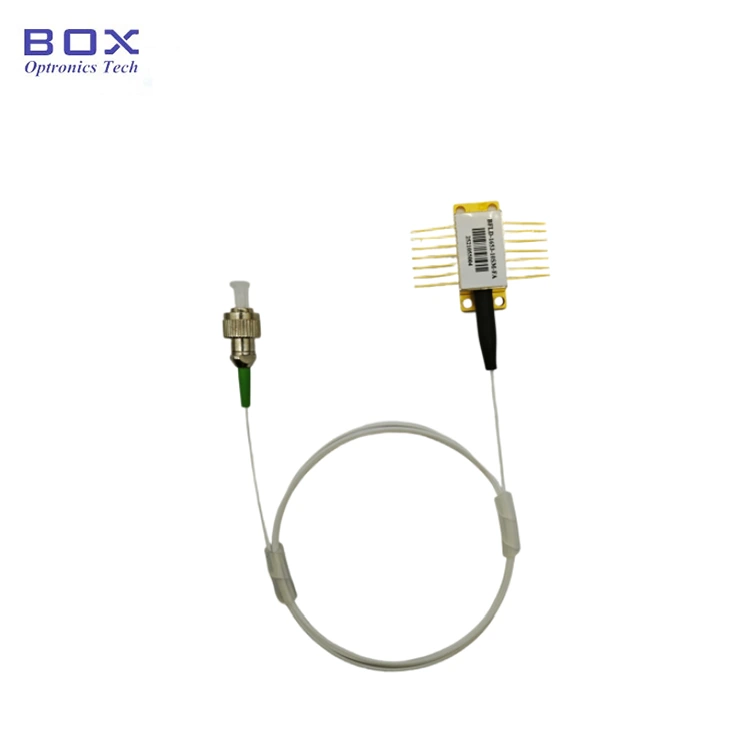

10mW C+L बैंड DWDM DFB लेजर डायोड

पैरामीटर

प्रतीक

स्थिति

न्यूनतम.

प्रकार.

अधिकतम.

इकाई

भंडारण तापमान

टी

-

-40

-

85

डिग्री सेल्सियस

ऑपरेटिंग केस तापमान

शीर्ष

-

-20

-

70

डिग्री सेल्सियस

आगे प्रवाह

अगर

सीडब्ल्यू

-

-

200

एमए

लेजर रिवर्स वोल्टेज

वीएलआर

-

-

-

2

V

पीडी फॉरवर्ड करंट

आईएफपीडी

-

-

-

5

एमए

पीडी रिवर्स वोल्टेज

वीआरपीडी

-

-

-

10

V

टीईसी वर्तमान

आईटीईसी

-

-

-1.5

+1.5

A

टीईसी वोल्टेज

वीटीईसी

-

-

-3.5

+3.5

V

पैरामीटर

प्रतीक

परीक्षण की स्थिति

न्यूनतम.

प्रकार.

अधिकतम.

इकाई

केंद्र तरंगदैर्घ्य

λसी

TL=15~35°C, CW

चयनित चैनलों में दिखाया गया

एनएम

पीक ऑप्टिकल आउटपुट पावर

पीओ

-

10

-

-

मेगावाट

स्पेक्ट्रल लाइनविथ

एलडब्ल्यू

एफडब्ल्यूएचएम

-

3

5

मेगाहर्टज

साइड-मोड दमन अनुपात

एसएमएसआर

सीडब्ल्यू

40

50

-

डीबी

ऑप्टिकल अलगाव

-

-

30

-

-

डीबी

सापेक्ष तीव्रता शोर

रिन

20-1000 मेगाहर्ट्ज

-

-

-145

डीबी/हर्ट्ज

तरंग दैर्ध्य बहाव (ईओएल)

Δλ

25 साल का जीवनकाल

-

-

±0.1

एनएम

तरंग दैर्ध्य तापमान गुणांक

Δλ/ΔT

टीईसी 15°C से 35°C

-

0.09

-

एनएम/डिग्री सेल्सियस

तरंग दैर्ध्य धारा गुणांक

Δλ/ΔI

-

-

0.01

-

एनएम/एमए

पैरामीटर

प्रतीक

परीक्षण की स्थिति

न्यूनतम.

प्रकार.

अधिकतम.

इकाई

दहलीज धारा

इथ

-

-

10

35

एमए

ढलान दक्षता

η

PO=10mW, CW

0.05

0.13

0.2

मेगावाट/एमए

ऑपरेटिंग करंट

आईओपी

PO=10mW, CW

-

100

150

एमए

टीईसी सेट तापमान

टी

-

15

-

35

डिग्री सेल्सियस

लेजर फॉरवर्ड वोल्टेज

वी.एफ

PO=10mW, CW

-

1.2

3.0

V

मॉनिटर पीडी करंट

आईएमपीडी

PO=10mW, CW

10

-

2500

μA

डार्क करंट की निगरानी करें

पहचान

IF=0mA, VRPD=5V

-

-

0.1

μA

थर्मिस्टर करंट

आईटीसी

-

10

-

100

μA

थर्मिस्टर प्रतिरोध

आरटीएच

टीएल=25°C

9.5

10

10.5

kΩ

थर्मिस्टर स्थिरांक

B

-

3800

-

4100

K

टीईसी वर्तमान

आईटीईसी

TL=25°C, TC=70°C

-1.5

-

+1.5

A

टीईसी वोल्टेज

वीटीईसी

TL=25°C, TC=70°C

-3.5

-

+3.5

V

टीईसी क्षमता

ΔT

टीसी=70°C

-

-

50

डिग्री सेल्सियस

चैनल

भाग संख्या

न्यूनतम. तरंग दैर्ध्य (एनएम)

प्रकार. तरंग दैर्ध्य (एनएम)

अधिकतम. तरंग दैर्ध्य (एनएम)

इकाई

सी63

बीएफएलडी-सी63-10XX-XX

1527.02

1527.22

1527.42

एनएम

एच62

BFLD-H62-10XX-XX

1527.40

1527.60

1527.80

एनएम

सी62

BFLD-C62-10XX-XX

1527.79

1527.99

1528.19

एनएम

एच61

बीएफएलडी-एच61-10XX-XX

1528.18

1528.38

1528.58

एनएम

सी61

बीएफएलडी-सी61-10XX-XX

1528.57

1528.77

1528.97

एनएम

एच60

BFLD-H60-10XX-XX

1528.96

1529.16

1529.36

एनएम

सी60

BFLD-C60-10XX-XX

1529.35

1529.55

1529.75

एनएम

H59

BFLD-H59-10XX-XX

1529.74

1529.94

1530.14

एनएम

सी59

BFLD-C59-10XX-XX

1530.13

1530.33

1530.53

एनएम

एच58

BFLD-H58-10XX-XX

1530.52

1530.72

1530.92

एनएम

सी58

BFLD-C58-10XX-XX

1530.92

1531.12

1531.32

एनएम

एच57

BFLD-H57-10XX-XX

1531.31

1531.51

1531.71

एनएम

सी57

BFLD-C57-10XX-XX

1531.70

1531.90

1532.10

एनएम

एच56

BFLD-H56-10XX-XX

1532.09

1532.29

1532.49

एनएम

सी56

BFLD-C56-10XX-XX

1532.48

1532.68

1532.88

एनएम

एच55

बीएफएलडी-एच55-10XX-XX

1532.87

1533.07

1533.27

एनएम

सी55

बीएफएलडी-C55-10XX-XX

1533.27

1533.47

1533.67

एनएम

एच54

बीएफएलडी-एच54-10XX-XX

1533.66

1533.86

1534.06

एनएम

सी54

बीएफएलडी-सी54-10XX-XX

1534.05

1534.25

1534.45

एनएम

एच53

बीएफएलडी-एच53-10XX-XX

1534.44

1534.64

1534.84

एनएम

सी53

BFLD-C53-10XX-XX

1534.84

1535.04

1535.24

एनएम

एच52

BFLD-H52-10XX-XX

1535.23

1535.43

1535.63

एनएम

सी52

BFLD-C52-10XX-XX

1535.62

1535.82

1536.02

एनएम

H51

BFLD-H51-10XX-XX

1536.02

1536.22

1536.42

एनएम

सी51

BFLD-C51-10XX-XX

1536.41

1536.61

1536.81

एनएम

H50

BFLD-H50-10XX-XX

1536.80

1537.00

1537.20

एनएम

सी50

BFLD-C50-10XX-XX

1537.20

1537.40

1537.60

एनएम

एच49

बीएफएलडी-एच49-10XX-XX

1537.59

1537.79

1537.99

एनएम

सी49

BFLD-C49-10XX-XX

1537.99

1538.19

1538.39

एनएम

एच48

बीएफएलडी-एच48-10XX-XX

1538.38

1538.58

1538.78

एनएम

सी48

BFLD-C48-10XX-XX

1538.78

1538.98

1539.18

एनएम

एच47

बीएफएलडी-एच47-10XX-XX

1539.17

1539.37

1539.57

एनएम

सी47

BFLD-C47-10XX-XX

1539.57

1539.77

1539.97

एनएम

एच46

बीएफएलडी-एच46-10XX-XX

1539.96

1540.16

1540.36

एनएम

सी46

बीएफएलडी-सी46-10XX-XX

1540.36

1540.56

1540.76

एनएम

एच45

बीएफएलडी-एच45-10XX-XX

1540.75

1540.95

1541.15

एनएम

सी45

बीएफएलडी-सी45-10XX-XX

1541.15

1541.35

1541.55

एनएम

ह 44

बीएफएलडी-एच44-10XX-XX

1541.55

1541.75

1541.95

एनएम

सी44

बीएफएलडी-सी44-10XX-XX

1541.94

1542.14

1542.34

एनएम

एच43

बीएफएलडी-एच43-10XX-XX

1542.34

1542.54

1542.74

एनएम

सी43

बीएफएलडी-सी43-10XX-XX

1542.74

1542.94

1543.14

एनएम

एच42

बीएफएलडी-एच42-10XX-XX

1543.13

1543.33

1543.53

एनएम

सी42

BFLD-C42-10XX-XX

1543.53

1543.73

1543.93

एनएम

एच41

बीएफएलडी-एच41-10XX-XX

1543.93

1544.13

1544.33

एनएम

सी41

बीएफएलडी-सी41-10XX-XX

1544.33

1544.53

1544.73

एनएम

एच40

बीएफएलडी-एच40-10XX-XX

1544.72

1544.92

1545.12

एनएम

सी40

BFLD-C40-10XX-XX

1545.12

1545.32

1545.52

एनएम

एच39

BFLD-H39-10XX-XX

1545.52

1545.72

1545.92

एनएम

सी39

BFLD-C39-10XX-XX

1545.92

1546.12

1546.32

एनएम

एच38

BFLD-H38-10XX-XX

1546.32

1546.52

1546.72

एनएम

सी38

BFLD-C38-10XX-XX

1546.72

1546.92

1547.12

एनएम

एच37

BFLD-H37-10XX-XX

1547.12

1547.32

1547.52

एनएम

सी37

BFLD-C37-10XX-XX

1547.52

1547.72

1547.92

एनएम

एच36

बीएफएलडी-H36-10XX-XX

1547.91

1548.11

1548.31

एनएम

सी36

BFLD-C36-10XX-XX

1548.31

1548.51

1548.71

एनएम

एच35

बीएफएलडी-H35-10XX-XX

1548.71

1548.91

1549.11

एनएम

सी35

बीएफएलडी-सी35-10XX-XX

1549.12

1549.32

1549.52

एनएम

एच34

बीएफएलडी-एच34-10XX-XX

1549.52

1549.72

1549.92

एनएम

सी34

बीएफएलडी-C34-10XX-XX

1549.92

1550.12

1550.32

एनएम

एच33

BFLD-H33-10XX-XX

1550.32

1550.52

1550.72

एनएम

सी33

BFLD-C33-10XX-XX

1550.72

1550.92

1551.12

एनएम

एच32

BFLD-H32-10XX-XX

1551.12

1551.32

1551.52

एनएम

सी32

BFLD-C32-10XX-XX

1551.52

1551.72

1551.92

एनएम

एच31

बीएफएलडी-एच31-10XX-XX

1551.92

1552.12

1552.32

एनएम

सी31

BFLD-C31-10XX-XX

1552.32

1552.52

1552.72

एनएम

एच30

BFLD-H30-10XX-XX

1552.73

1552.93

1553.13

एनएम

सी30

BFLD-C30-10XX-XX

1553.13

1553.33

1553.53

एनएम

एच29

बीएफएलडी-एच29-10XX-XX

1553.53

1553.73

1553.93

एनएम

सी29

BFLD-C29-10XX-XX

1553.93

1554.13

1554.33

एनएम

एच28

बीएफएलडी-एच28-10XX-XX

1554.34

1554.54

1554.74

एनएम

सी28

BFLD-C28-10XX-XX

1554.74

1554.94

1555.14

एनएम

एच27

बीएफएलडी-एच27-10XX-XX

1555.14

1555.34

1555.54

एनएम

सी27

BFLD-C27-10XX-XX

1555.55

1555.75

1555.95

एनएम

एच26

बीएफएलडी-एच26-10XX-XX

1555.95

1556.15

1556.35

एनएम

सी26

बीएफएलडी-सी26-10XX-XX

1556.35

1556.55

1556.75

एनएम

एच25

बीएफएलडी-एच25-10XX-XX

1556.76

1556.96

1557.16

एनएम

सी25

बीएफएलडी-सी25-10XX-XX

1557.16

1557.36

1557.56

एनएम

एच24

बीएफएलडी-एच24-10XX-XX

1557.57

1557.77

1557.97

एनएम

सी24

बीएफएलडी-सी24-10XX-XX

1557.97

1558.17

1558.37

एनएम

एच23

बीएफएलडी-एच23-10XX-XX

1558.38

1558.58

1558.78

एनएम

सी23

बीएफएलडी-सी23-10XX-XX

1558.78

1558.98

1559.18

एनएम

एच22

बीएफएलडी-एच22-10XX-XX

1559.19

1559.39

1559.59

एनएम

सी22

बीएफएलडी-सी22-10XX-XX

1559.59

1559.79

1559.99

एनएम

एच21

बीएफएलडी-एच21-10XX-XX

1560.00

1560.20

1560.40

एनएम

सी21

बीएफएलडी-सी21-10XX-XX

1560.41

1560.61

1560.81

एनएम

एच20

BFLD-H20-10XX-XX

1560.81

1561.01

1561.21

एनएम

सी20

BFLD-C20-10XX-XX

1561.22

1561.42

1561.62

एनएम

एच19

BFLD-H19-10XX-XX

1561.63

1561.83

1562.03

एनएम

सी19

BFLD-C19-10XX-XX

1562.03

1562.23

1562.43

एनएम

एच18

बीएफएलडी-एच18-10XX-XX

1562.44

1562.64

1562.84

एनएम

सी18

बीएफएलडी-सी18-10XX-XX

1562.85

1563.05

1563.25

एनएम

एच17

बीएफएलडी-एच17-10XX-XX

1563.25

1563.45

1563.65

एनएम

सी17

बीएफएलडी-सी17-10XX-XX

1563.66

1563.86

1564.06

एनएम

एच16

बीएफएलडी-एच16-10XX-XX

1564.07

1564.27

1564.47

एनएम

सी16

बीएफएलडी-सी16-10XX-XX

1564.48

1564.68

1564.88

एनएम

एच15

बीएफएलडी-एच15-10XX-XX

1564.89

1565.09

1565.29

एनएम

सी15

बीएफएलडी-सी15-10XX-XX

1565.30

1565.50

1565.70

एनएम

एच14

बीएफएलडी-एच14-10XX-XX

1565.70

1565.90

1566.10

एनएम

सी14

बीएफएलडी-सी14-10XX-XX

1566.11

1566.31

1566.51

एनएम

एच13

बीएफएलडी-एच13-10XX-XX

1566.52

1566.72

1566.92

एनएम

सी13

बीएफएलडी-सी13-10XX-XX

1566.93

1567.13

1567.33

एनएम

एच12

बीएफएलडी-एच12-10XX-XX

1567.34

1567.54

1567.74

एनएम

सी12

बीएफएलडी-सी12-10XX-XX

1567.75

1567.95

1568.15

एनएम

एच11

बीएफएलडी-एच11-10XX-XX

1568.16

1568.36

1568.56

एनएम

सी11

बीएफएलडी-सी11-10XX-XX

1568.57

1568.77

1568.97

एनएम

एच10

बीएफएलडी-H10-10XX-XX

1568.98

1569.18

1569.38

एनएम

सी10

BFLD-C10-10XX-XX

1569.39

1569.59

1569.79

एनएम

H09

BFLD-H09-10XX-XX

1569.81

1570.01

1570.21

एनएम

C09

BFLD-C09-10XX-XX

1570.22

1570.42

1570.62

एनएम

H08

BFLD-H08-10XX-XX

1570.63

1570.83

1571.03

एनएम

C08

BFLD-C08-10XX-XX

1571.04

1571.24

1571.44

एनएम

H07

BFLD-H07-10XX-XX

1571.45

1571.65

1571.85

एनएम

C07

BFLD-C07-10XX-XX

1571.86

1572.06

1572.26

एनएम

H06

BFLD-H06-10XX-XX

1572.28

1572.48

1572.68

एनएम

C06

BFLD-C06-10XX-XX

1572.69

1572.89

1573.09

एनएम

H05

बीएफएलडी-H05-10XX-XX

1573.10

1573.30

1573.50

एनएम

C05

BFLD-C05-10XX-XX

1573.51

1573.71

1573.91

एनएम

H04

BFLD-H04-10XX-XX

1573.93

1574.13

1574.33

एनएम

C04

बीएफएलडी-C04-10XX-XX

1574.34

1574.54

1574.74

एनएम

H03

BFLD-H03-10XX-XX

1574.75

1574.95

1575.15

एनएम

C03

BFLD-C03-10XX-XX

1575.17

1575.37

1575.57

एनएम

H02

BFLD-H02-10XX-XX

1575.58

1575.78

1575.98

एनएम

C02

BFLD-C02-10XX-XX

1576.00

1576.20

1576.40

एनएम

H01

BFLD-H01-10XX-XX

1576.41

1576.61

1576.81

एनएम

C01

BFLD-C01-10XX-XX

1576.83

1577.03

1577.23

एनएम

प्र00

BFLD-Q00-10XX-XX

1577.24

1577.44

1577.64

एनएम

L00

BFLD-L00-10XX-XX

1577.66

1577.86

1578.06

एनएम

प्रश्न99

BFLD-Q99-10XX-XX

1578.07

1578.27

1578.47

एनएम

एल99

BFLD-L99-10XX-XX

1578.49

1578.69

1578.89

एनएम

प्रश्न98

BFLD-Q98-10XX-XX

1578.90

1579.10

1579.30

एनएम

एल98

BFLD-L98-10XX-XX

1579.32

1579.52

1579.72

एनएम

प्रश्न97

BFLD-Q97-10XX-XX

1579.73

1579.93

1580.13

एनएम

एल97

BFLD-L97-10XX-XX

1580.15

1580.35

1580.55

एनएम

प्रश्न96

BFLD-Q96-10XX-XX

1580.57

1580.77

1580.97

एनएम

एल96

BFLD-L96-10XX-XX

1580.98

1581.18

1581.38

एनएम

प्रश्न95

BFLD-Q95-10XX-XX

1581.40

1581.60

1581.80

एनएम

एल95

BFLD-L95-10XX-XX

1581.82

1582.02

1582.22

एनएम

प्रश्न94

BFLD-Q94-10XX-XX

1582.24

1582.44

1582.64

एनएम

एल94

बीएफएलडी-एल94-10XX-XX

1582.65

1582.85

1583.05

एनएम

प्रश्न93

BFLD-Q93-10XX-XX

1583.07

1583.27

1583.47

एनएम

एल93

बीएफएलडी-एल93-10XX-XX

1583.49

1583.69

1583.89

एनएम

प्रश्न92

BFLD-Q92-10XX-XX

1583.91

1584.11

1584.31

एनएम

एल92

BFLD-L92-10XX-XX

1584.33

1584.53

1584.73

एनएम

प्रश्न91

BFLD-Q91-10XX-XX

1584.75

1584.95

1585.15

एनएम

एल91

BFLD-L91-10XX-XX

1585.16

1585.36

1585.56

एनएम

प्रश्न90

BFLD-Q90-10XX-XX

1585.58

1585.78

1585.98

एनएम

एल90

BFLD-L90-10XX-XX

1586.00

1586.20

1586.40

एनएम

प्रश्न89

BFLD-Q89-10XX-XX

1586.42

1586.62

1586.82

एनएम

एल89

बीएफएलडी-एल89-10XX-XX

1586.84

1587.04

1587.24

एनएम

प्रश्न88

BFLD-Q88-10XX-XX

1587.26

1587.46

1587.66

एनएम

एल88

बीएफएलडी-एल88-10XX-XX

1587.68

1587.88

1588.08

एनएम

प्रश्न87

BFLD-Q87-10XX-XX

1588.10

1588.30

1588.50

एनएम

एल87

बीएफएलडी-एल87-10XX-XX

1588.53

1588.73

1588.93

एनएम

प्रश्न86

BFLD-Q86-10XX-XX

1588.95

1589.15

1589.35

एनएम

एल86

बीएफएलडी-एल86-10XX-XX

1589.37

1589.57

1589.77

एनएम

प्रश्न85

BFLD-Q85-10XX-XX

1589.79

1589.99

1590.19

एनएम

एल85

बीएफएलडी-एल85-10XX-XX

1590.21

1590.41

1590.61

एनएम

प्रश्न84

BFLD-Q84-10XX-XX

1590.63

1590.83

1591.03

एनएम

एल84

बीएफएलडी-एल84-10XX-XX

1591.06

1591.26

1591.46

एनएम

प्रश्न83

BFLD-Q83-10XX-XX

1591.48

1591.68

1591.88

एनएम

एल83

बीएफएलडी-एल83-10XX-XX

1591.90

1592.10

1592.30

एनएम

प्रश्न82

BFLD-Q82-10XX-XX

1592.32

1592.52

1592.72

एनएम

एल82

बीएफएलडी-एल82-10XX-XX

1592.75

1592.95

1593.15

एनएम

प्रश्न81

BFLD-Q81-10XX-XX

1593.17

1593.37

1593.57

एनएम

एल81

बीएफएलडी-एल81-10XX-XX

1593.59

1593.79

1593.99

एनएम

Q80

BFLD-Q80-10XX-XX

1594.02

1594.22

1594.42

एनएम

एल80

BFLD-L80-10XX-XX

1594.44

1594.64

1594.84

एनएम

Q79

BFLD-Q79-10XX-XX

1594.86

1595.06

1595.26

एनएम

एल79

बीएफएलडी-एल79-10XX-XX

1595.29

1595.49

1595.69

एनएम

प्रश्न78

BFLD-Q78-10XX-XX

1595.71

1595.91

1596.11

एनएम

एल78

बीएफएलडी-एल78-10XX-XX

1596.14

1596.34

1596.54

एनएम

प्रश्न77

BFLD-Q77-10XX-XX

1596.56

1596.76

1596.96

एनएम

एल77

बीएफएलडी-एल77-10XX-XX

1596.99

1597.19

1597.39

एनएम

प्रश्न76

BFLD-Q76-10XX-XX

1597.42

1597.62

1597.82

एनएम

एल76

बीएफएलडी-एल76-10XX-XX

1597.84

1598.04

1598.24

एनएम

प्रश्न75

BFLD-Q75-10XX-XX

1598.27

1598.47

1598.67

एनएम

एल75

बीएफएलडी-एल75-10XX-XX

1598.69

1598.89

1599.09

एनएम

प्रश्न74

BFLD-Q74-10XX-XX

1599.12

1599.32

1599.52

एनएम

एल74

बीएफएलडी-एल74-10XX-XX

1599.55

1599.75

1599.95

एनएम

Q73

BFLD-Q73-10XX-XX

1599.97

1600.17

1600.37

एनएम

एल73

बीएफएलडी-एल73-10XX-XX

1600.40

1600.60

1600.80

एनएम

Q72

BFLD-Q72-10XX-XX

1600.83

1601.03

1601.23

एनएम

एल72

बीएफएलडी-एल72-10XX-XX

1601.26

1601.46

1601.66

एनएम

Q71

BFLD-Q71-10XX-XX

1601.68

1601.88

1602.08

एनएम

एल71

बीएफएलडी-एल71-10XX-XX

1602.11

1602.31

1602.51

एनएम

Q70

BFLD-Q70-10XX-XX

1602.54

1602.74

1602.94

एनएम

एल70

BFLD-L70-10XX-XX

1602.97

1603.17

1603.37

एनएम

प्रश्न69

BFLD-Q69-10XX-XX

1603.40

1603.60

1603.80

एनएम

एल69

बीएफएलडी-एल69-10XX-XX

1603.83

1604.03

1604.23

एनएम

प्रश्न68

BFLD-Q68-10XX-XX

1604.26

1604.46

1604.66

एनएम

एल68

बीएफएलडी-एल68-10XX-XX

1604.68

1604.88

1605.08

एनएम

प्रश्न67

BFLD-Q67-10XX-XX

1605.11

1605.31

1605.51

एनएम

एल67

बीएफएलडी-एल67-10XX-XX

1605.54

1605.74

1605.94

एनएम

प्रश्न66

BFLD-Q66-10XX-XX

1605.97

1606.17

1606.37

एनएम

एल66

बीएफएलडी-एल66-10XX-XX

1606.40

1606.60

1606.80

एनएम

प्रश्न65

BFLD-Q65-10XX-XX

1606.84

1607.04

1607.24

एनएम

एल65

बीएफएलडी-एल65-10XX-XX

1607.27

1607.47

1607.67

एनएम

प्रश्न64

BFLD-Q64-10XX-XX

1607.70

1607.90

1608.10

एनएम

एल64

बीएफएलडी-एल64-10XX-XX

1608.13

1608.33

1608.53

एनएम

प्रश्न63

BFLD-Q63-10XX-XX

1608.56

1608.76

1608.96

एनएम

एल63

बीएफएलडी-एल63-10XX-XX

1608.99

1609.19

1609.39

एनएम

प्रश्न62

BFLD-Q62-10XX-XX

1609.42

1609.62

1609.82

एनएम

एल62

बीएफएलडी-एल62-10XX-XX

1609.86

1610.06

1610.26

एनएम

प्रश्न61

BFLD-Q61-10XX-XX

1610.29

1610.49

1610.69

एनएम

एल61

बीएफएलडी-एल61-10XX-XX

1610.72

1610.92

1611.12

एनएम

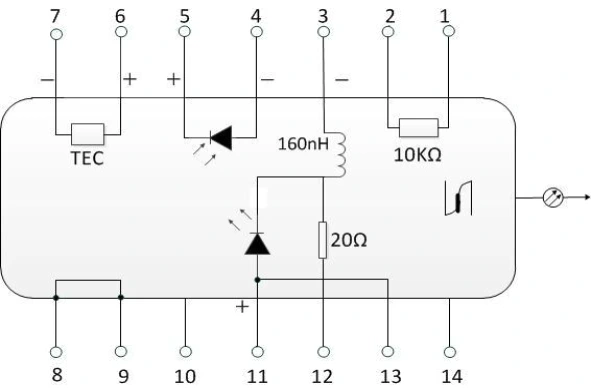

नत्थी करना

विवरण

नत्थी करना

विवरण

1

thermistor

14

एनसी (कोई कनेक्शन नहीं)

2

thermistor

13

लेजर एनोड (+)

3

लेजर डीसी बायस (कैथोड) (-)

12

लेजर आरएफ कैथोड (-)

4

पीडी मॉनिटर एनोड (-)

11

लेजर एनोड (+)

5

पीडी मॉनिटर कैथोड (+)

10

एनसी (कोई कनेक्शन नहीं)

6

टीईसी (+)

9

केस ग्राउंड

7

टीईसी (-)

8

केस ग्राउंड

नत्थी करना

विवरण

नत्थी करना

विवरण

1

टीईसी (+)

14

टीईसी (-)

2

thermistor

13

केस ग्राउंड

3

पीडी मॉनिटर एनोड (-)

12

एनसी (कोई कनेक्शन नहीं)

4

पीडी मॉनिटर कैथोड (+)

11

लेजर कैथोड (-)

5

thermistor

10

लेजर एनोड (+)

6

एनसी (कोई कनेक्शन नहीं)

9

एनसी (कोई कनेक्शन नहीं)

7

एनसी (कोई कनेक्शन नहीं)

8

एनसी (कोई कनेक्शन नहीं)

मैदान

कोड

विवरण

लेजर प्रकार

बीएफएलडी

बटरफ्लाईडीएफबी लेजर डायोड

वेवलेंथ

Cxx /Hxx/ Lxx/Qxx

C63-C01orH62-H01 या L00-L61 या Q00-Q61

बिजली उत्पादन

10

10 मेगावाट

फाइबर प्रकार

एसएम/पीएम

एसएम = सिंगल-मोड (एसएमएफ-28ई);

पीएम = ध्रुवीकरण-बनाए रखना (पीएम1550)

कनेक्टर प्रकार

एफए/एसए

एफए = एफसी/एपीसी; एसए = एससी/एपीसी; अन्य कनेक्टर उपलब्ध हैं

पिनआउट

शून्य/2

शून्य = प्रकार 1 (डिफ़ॉल्ट);

 2 = टाइप 2 पंप
