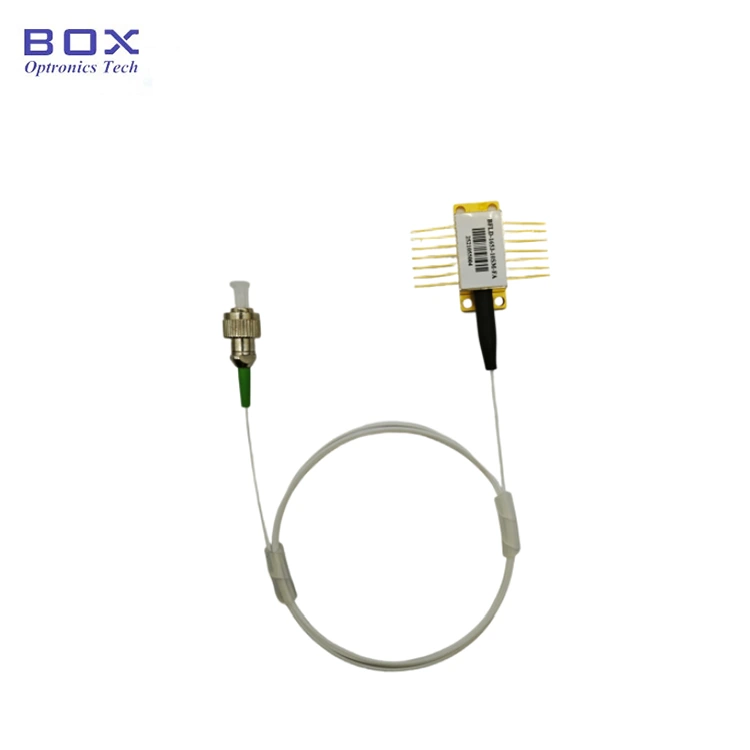

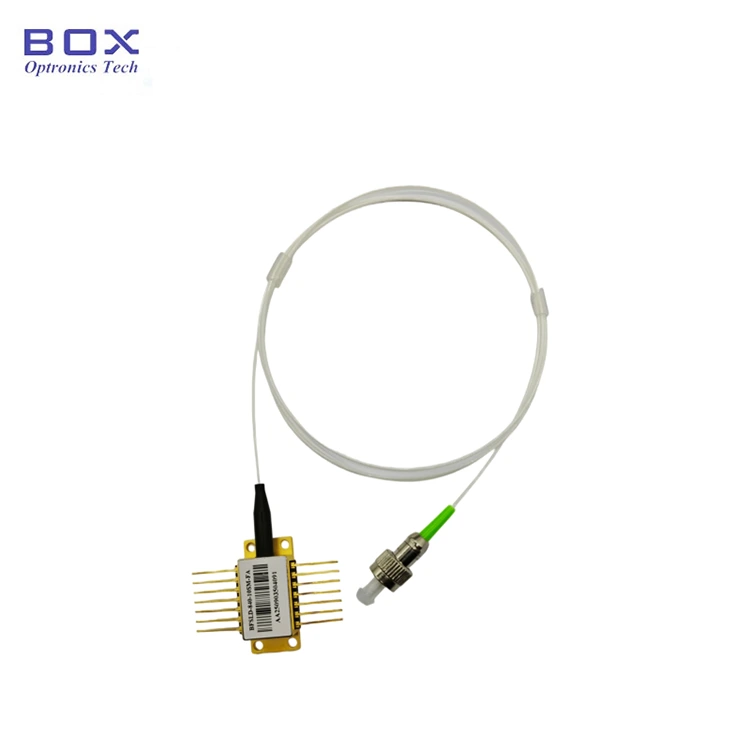

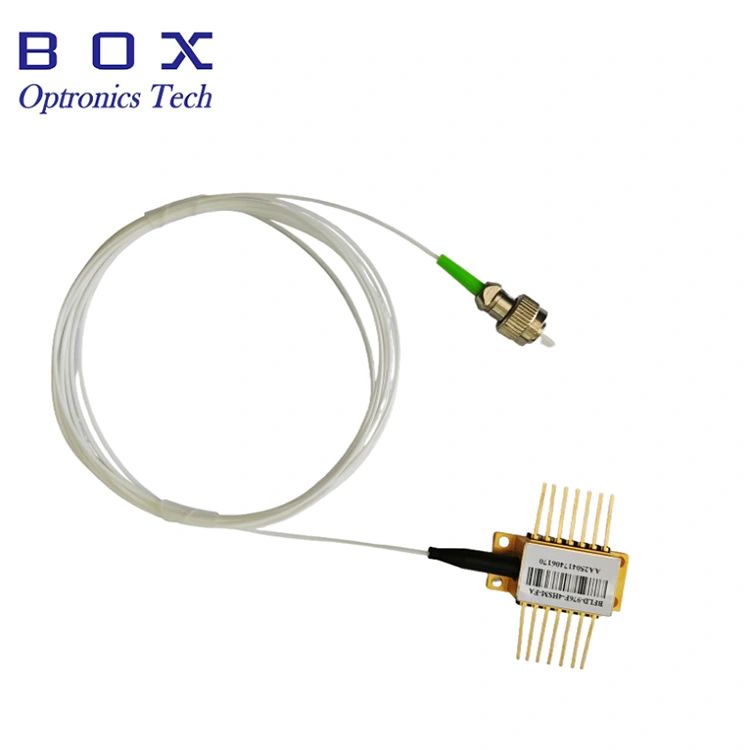

यह 14-पिन वाला 1064nm DFB लेजर डायोड है मानक तितली पैकेज, केंद्रीय तरंग दैर्ध्य 1064 एनएम, तरंग दैर्ध्य सहिष्णुता +/-1nm, और विशिष्ट आउटपुट पावर 30mW। अंतर्निहित टीईसी, थर्मिस्टर, आइसोलेटर, और दीर्घकालिक स्थिर संचालन के लिए उत्कृष्ट तरंग दैर्ध्य स्थिरता के साथ मॉनिटर पीडी। इसका उपयोग मुख्य रूप से ऑप्टिकल फाइबर संचार और सेंसिंग में किया जाता है। तार सख्ती से पिन परिभाषा के अनुसार, टीईसी नियंत्रण के तहत, और अत्यधिक फाइबर झुकने प्रदर्शन और सेवा जीवन सुनिश्चित करने के लिए।
|
पैरामीटर |
प्रतीक |
स्थिति |
न्यूनतम. |
प्रकार. |
अधिकतम. |
इकाई |
|
ऑपरेटिंग तरंग दैर्ध्य |
λC |
सीडब्ल्यू, 25℃, आईओपी=200एमए |
1063 |
1064 |
1065 |
एनएम |
|
ऑप्टिकल आउटपुट पावर |
पीएफ |
एसएम फाइबर |
30 |
- |
- |
मेगावाट |
|
दहलीज धारा |
आईटीएच |
25℃, IOP=200mA |
- |
20 |
30 |
एमए |
|
परिचालन धारा |
आईओपी |
सीडब्ल्यू |
- |
- |
200 |
एमए |
|
ऑपरेटिंग वोल्टेज |
वीओपी |
25℃, IOP=200mA |
- |
- |
2.7 |
V |
|
साइड मोड दमन अनुपात |
एसएमएसआर |
- |
40 |
- |
- |
डीबी |
|
वर्णक्रमीय चौड़ाई (-20 डीबी) |
Δλ |
- |
- |
0.1 |
1.0 |
एनएम |
|
ऑप्टिकल अलगाव |
आईएसओ |
- |
- |
30 |
- |
डीबी |
|
ढलान दक्षता |
η |
- |
- |
0.28 |
- |
मेगावाट/एमए |
|
वर्तमान की निगरानी करें |
मैं चालू हूँ |
VR =5V, IOP=200mA |
500 |
- |
1250 |
μA |
|
एमपीडी डार्क करंट |
पहचान |
वीआर=5वी |
- |
- |
200 |
ना |
|
थर्मिस्टर प्रतिरोध |
आरटीएच |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मूल्य |
β |
25℃/85℃ |
- |
3950 |
- |
K |
|
टीईसी ऑपरेशन तापमान |
शीर्ष |
आईओपी=200एमए |
15 |
- |
40 |
℃ |
● बहु-क्वांटम खैर (एमक्यूडब्ल्यू) वितरित फीडबैक (डीएफबी) लेजर;
● आउटपुट पावर अप 30mW तक;
● एसएम या पीएम फाइबर;
● 14-पिन थर्मिस्टर, टीईसी के साथ बीटीएफ पैकेज, आइसोलेटर और मॉनिटर पीडी।
● ऑप्टिकल फाइबर संचार;
● ऑप्टिकल उपकरण;
● ऑप्टिकल फाइबर सेंसर;
● प्रकाश स्रोत.

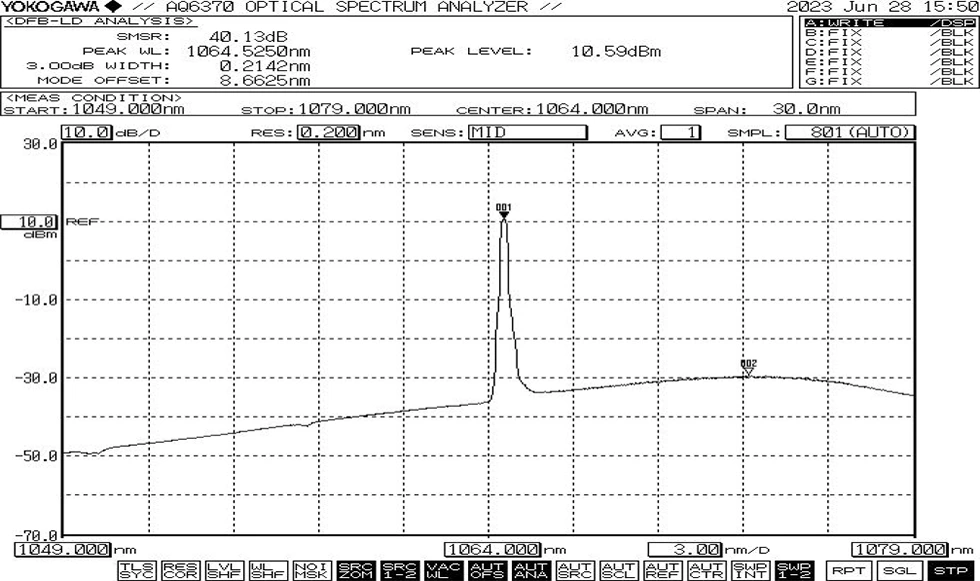

● विशिष्ट स्पेक्ट्रम: 1064nm, +/-1 WL सहनशीलता

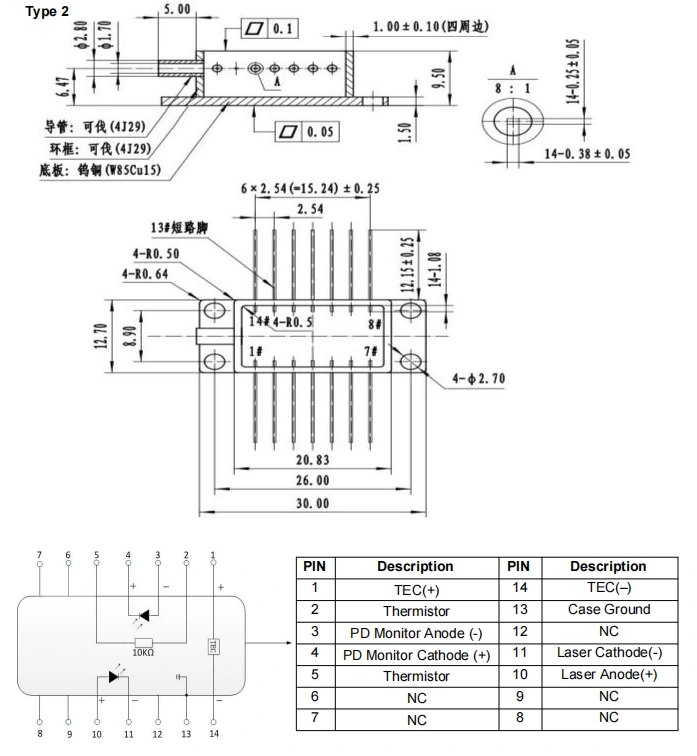

● पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट:मिमी)-1064nm 30mW DFB तितली लेजर डायोड
● मानक सहायक उपकरण
|
|
सामान |
मात्रा |
|
1 |
1064nm 30mW DFB बटरफ्लाई लेजर डायोड |
1 |
|
2 |
उत्पाद परीक्षण रिपोर्ट |
1 |
*स्टैंडअलोन डिवाइस; कोई अंतर्निर्मित ड्राइवर नहीं (बाहरी ड्राइवर वैकल्पिक)।
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
योजक |
पिन-आउट |
|
बीएफएलडी |
-XXX |
-XX |
XX |
-XX |
X |
|
डीएफबी लेजर डायोड |
1064: 1064एनएम |
30: 30 मेगावाट 60:60 मेगावाट 2H:200mW |
एसएम: एकल मोड पीएम: ध्रुवीकरण बनाए रखना
|
एफए: एफसी/एपीसी एसए: एससी/एपीसी अन्य |
शून्य: 14पिन प्रकार 2 |
उदाहरण के लिए: BFLD-1064-30SM-FA
(ऑर्डर जानकारी: 1064एनएम 30एमडब्ल्यू डीएफबी बटरफ्लाई लेजर डायोड, एसएम फाइबर के साथ, एफसी/एपीसी कनेक्टर, पंप पिन)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● सभी घटकों को बिजली देने से पहले, पहले कूलर को सक्रिय करें, और फिर चिप को ओवरहीटिंग से बचाने के लिए वृद्धिशील पावर-अप चरणों के साथ आगे बढ़ें अधिभार.
● संचालन करते समय, यह उपकरण एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है; करो सीधे फ़ाइबर के सिरे पर न देखें, क्योंकि ऐसा करने से आँखों में चोट लग सकती है।
● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी उपकरण को उसके सॉकेट में डालते या हटाते समय, उस पर दबाव न डालें या डिवाइस हाउसिंग के पीछे स्थित स्लीव को खींचें। उपकरणों के लिए कनेक्टर्स से सुसज्जित, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों स्थापना या हटाने के दौरान एक साथ उठा लिया जाता है।
● यदि पिनों को सोल्डरिंग की आवश्यकता है, तो सोल्डरिंग तापमान नहीं होना चाहिए 260°C से अधिक, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। विशेष निम्नलिखित पर ध्यान देना चाहिए: सोल्डरिंग प्रक्रिया के दौरान, उपकरण निष्क्रिय अवस्था में होना चाहिए, और टांका लगाने वाला लोहा ठीक से होना चाहिए जमींदोज।
● पावर-अप प्रक्रिया के दौरान, कभी भी सीधे उच्च धारा लागू न करें इससे चिप को नुकसान पहुंचने का खतरा है। इसके बजाय, डिवाइस को मौजूदा स्तर पर चालू करें चिप की दहलीज के करीब, और फिर धीरे-धीरे करंट को छोटे में बढ़ाएं वांछित स्तर तक पहुंचने तक वृद्धि।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
