1064nm 200mW DFB बटरफ्लाई लेजर डायोड

विषयसूची

1 1064nm का परिचय 200mW DFB बटरफ्लाई लेजर डायोड

2 तकनीकी विशिष्टताएँ

3 उत्पाद विशेषताएँ

4 विशिष्ट अनुप्रयोग

5 उत्पाद विवरण

6 आदेश देने की जानकारी

7 डेटाशीट और टेस्टशीट

8 कोटेशन और भुगतान की शर्तें

9 नेतृत्व समय

10 ऑपरेशन नोट्स

11 गुणवत्ता आश्वासन और बिक्री के बाद सेवा

उत्पाद परिचय

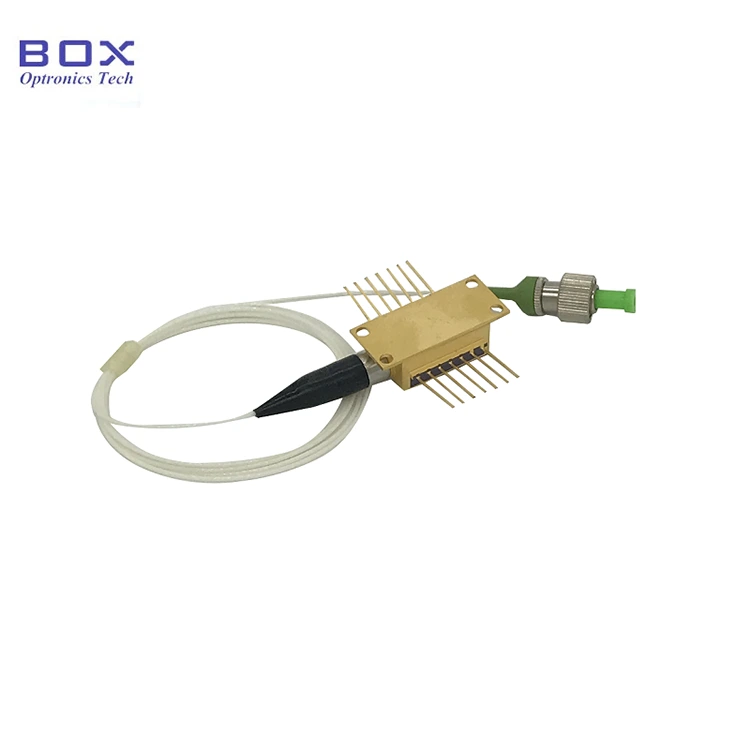

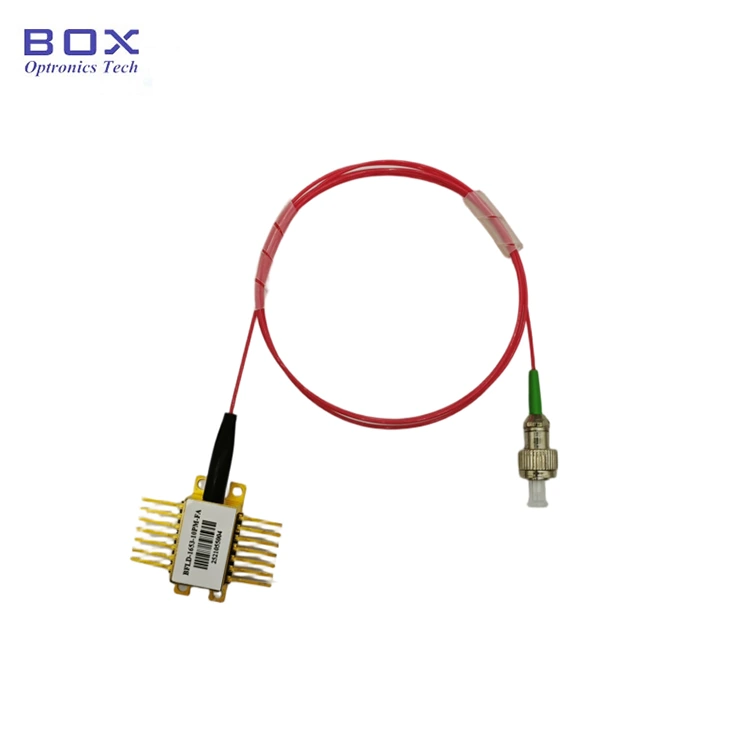

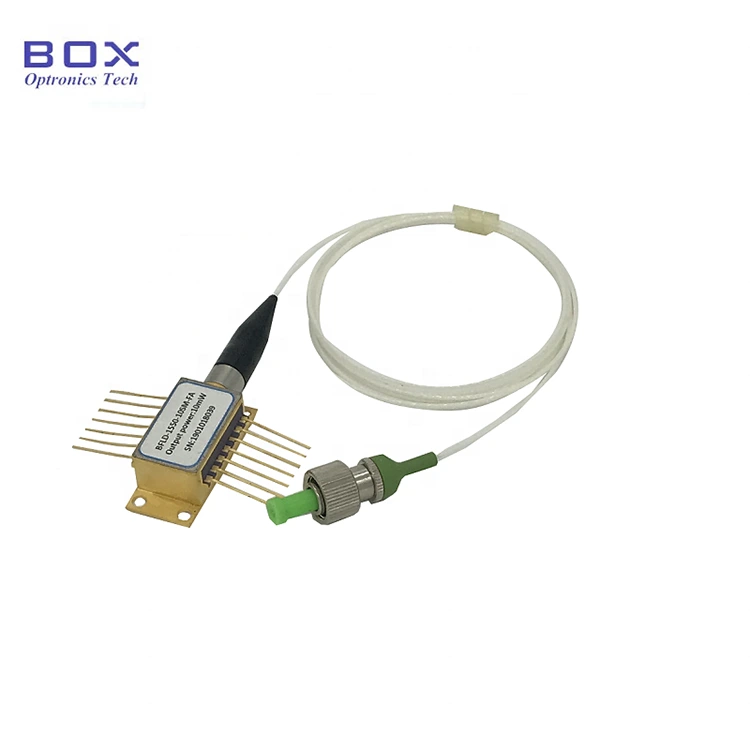

1064nm 200mW DFB बटरफ्लाई लेजर डायोड के साथ मल्टी-क्वांटम वेल डीएफबी संरचना और 14-पिन बटरफ्लाई पैकेज। +/-2एनएम तरंग दैर्ध्य सहिष्णुता. यह टीईसी, एक मॉनिटर फोटोडायोड और एक को एकीकृत करता है थर्मिस्टर, सामान्य 200mW आउटपुट के साथ SM Hi1060 या PM980 फाइबर का समर्थन करता है शक्ति. बीज स्रोत, स्पेक्ट्रोस्कोपी और ऑप्टिकल सेंसिंग के लिए आदर्श। नोट ईएसडी सुरक्षा, और पूर्ण अधिकतम रेटिंग से अधिक न हो।

उत्पाद विशेष विवरण

उत्पाद की विशेषताएँ

● एसएम फाइबर या पीएम फाइबर बेनी;

● 200mW उच्च आउटपुट पावर;

● उच्च विश्वसनीयता;

● 14-पिन थर्मोइलेक्ट्रिक के साथ बीटीएफ पैकेज कूलर और मॉनिटर फोटोडायोड।

उत्पाद अनुप्रयोग

● लेजर के लिए बीज स्रोत;

● स्पेक्ट्रोस्कोपी;

● ऑप्टिकल सेंसिंग.

उत्पाद विवरण

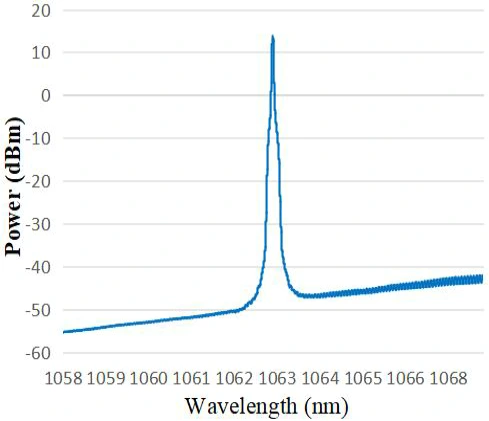

● विशिष्ट स्पेक्ट्रम: 1064nm, +/-2nm WL सहनशीलता।

● पीआईवी

● मानक सहायक उपकरण

*स्टैंडअलोन डिवाइस; कोई अंतर्निर्मित ड्राइवर नहीं (बाहरी ड्राइवर वैकल्पिक)।

आदेश की जानकारी

उदाहरण के लिए: BFLD-1064-2HPM-FA

(ऑर्डर जानकारी: 1064nm 200mW DFB बटरफ्लाई लेजर डायोड, पीएम फाइबर के साथ, एफसी/एपीसी कनेक्टर, पंप पिन)।

अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com

डेटाशीट और टेस्टशीट

डेटा शीट

टेस्टशीट

उद्धरण की शर्तें और भुगतान

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.

(3)अन्य

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

समय सीमा

उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

ऑपरेशन टिप्पणियाँ

● यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है; इसलिए, कड़ाई से पालन पैकेजिंग के दौरान स्थैतिक-विरोधी सुरक्षा उपायों की आवश्यकता होती है, परिवहन, और उपयोग। साथ ही बचाव के लिए सावधानियां भी बरतनी चाहिए बिजली आपूर्ति में वृद्धि, क्योंकि ऐसा करने में विफलता के परिणामस्वरूप स्थायी क्षति हो सकती है उपकरण (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग सुनिश्चित करना और एंटी-स्टैटिक पहनना कलाई का पट्टा).

● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी उपकरण को उसके सॉकेट में डालते या हटाते समय, उस पर दबाव न डालें या डिवाइस हाउसिंग के पीछे स्थित स्लीव को खींचें। उपकरणों के लिए कनेक्टर्स से सुसज्जित, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों स्थापना या हटाने के दौरान एक साथ उठा लिया जाता है।

● यदि पिनों को सोल्डरिंग की आवश्यकता है, तो सोल्डरिंग तापमान नहीं होना चाहिए 260°C से अधिक, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। विशेष निम्नलिखित पर ध्यान देना चाहिए: सोल्डरिंग प्रक्रिया के दौरान, उपकरण निष्क्रिय अवस्था में होना चाहिए, और टांका लगाने वाला लोहा ठीक से होना चाहिए जमींदोज।

गुणवत्ता आश्वासन और बिक्री के बाद सेवा

● वारंटी अवधि:

1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6) परिवहन के दौरान क्षति या हानि।
