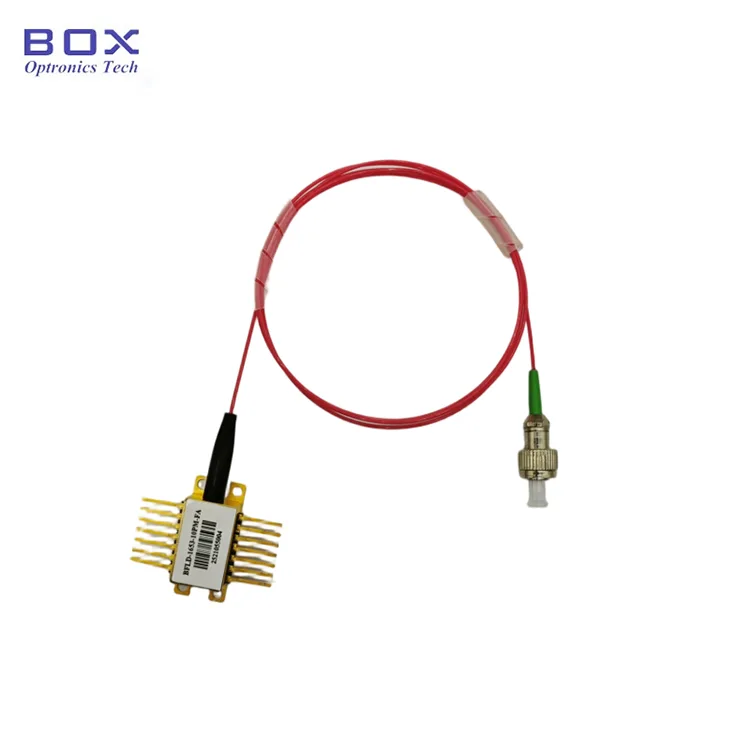

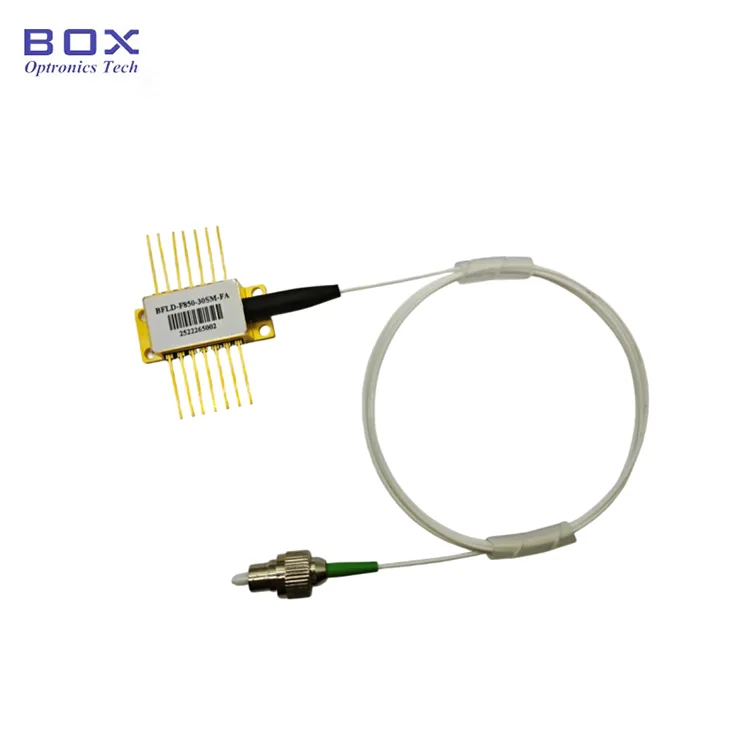

1310nm 100mW DFB लेजर

बॉक्स ऑप्ट्रोनिक्स 1310nm 100mW DFB लेजर प्रदान करता है, जो एक प्रीमियम फाइबर-युग्मित लेजर स्रोत है जो ऑप्टिकल संचार, सेंसिंग और परीक्षण अनुप्रयोगों की मांग के लिए डिज़ाइन किया गया है। इस डिवाइस में एक मल्टी-क्वांटम वेल (MQW) वितरित फीडबैक (DFB) संरचना है, जो असाधारण तरंग दैर्ध्य स्थिरता, उच्च साइड-मोड दमन अनुपात और 120mW तक सिंगल-मोड फाइबर आउटपुट पावर प्रदान करती है।

एकीकृत टीईसी कूलर, थर्मिस्टर, ऑप्टिकल आइसोलेटर और मॉनिटर फोटोडायोड के साथ एक मानक 14-पिन तितली पैकेज में रखा गया, यह लेजर ओसी -48 पिनआउट मानकों के साथ संगत है। चाहे उच्च-शक्ति परीक्षण प्रणाली, फाइबर ऑप्टिक सेंसिंग नेटवर्क, या अगली पीढ़ी की संचार प्रणाली के लिए, बॉक्स ऑप्ट्रोनिक्स कठोर गुणवत्ता नियंत्रण और वैश्विक तकनीकी सहायता द्वारा समर्थित विश्वसनीय प्रदर्शन प्रदान करता है।

मुख्य विशेषताएं-1310nm 100mW DFB लेजर

● उच्च ऑप्टिकल आउटपुट पावर: 120mW तक सामान्य (SM फाइबर)

● बेहतर तरंग दैर्ध्य स्थिरता के लिए मल्टी-क्वांटम वेल (MQW) DFB संरचना

● उच्च साइड-मोड दमन अनुपात (एसएमएसआर): >35dB सामान्य

● बैक-रिफ्लेक्शन सुरक्षा के लिए अंतर्निहित ऑप्टिकल आइसोलेटर

● सटीक तरंग दैर्ध्य नियंत्रण के लिए एकीकृत टीईसी कूलर और थर्मिस्टर

● वास्तविक समय में बिजली की निगरानी के लिए फोटोडायोड की निगरानी करें

● एकल-मोड (एसएम) या ध्रुवीकरण-बनाए रखने (पीएम) फाइबर विकल्प

● मानक एफसी/एपीसी फाइबर कनेक्टर (अनुकूलन योग्य)

● OC-48 पिनआउट संगत, उद्योग-मानक 14-पिन तितली पैकेज

विशिष्ट अनुप्रयोग-1310nm 100mW DFB लेजर

●उच्च-शक्ति ऑप्टिकल परीक्षण और माप प्रणाली

● फाइबर ऑप्टिक संचार ट्रांसमीटर और ट्रांसीवर

●ऑप्टिकल एम्पलीफायर बीज स्रोत

●FMCW LiDAR

● अनुसंधान और विकास प्रयोगशालाएँ

● औद्योगिक प्रक्रिया की निगरानी और नियंत्रण

तकनीकी विशिष्टताएँ-1310nm 100mW DFB लेजर

अधिकतम निरपेक्ष दर - निर्धारण

ऑप्टिकल-इलेक्ट्रिकल विशेषताएँ (T=25°C, IF=IOP)

उत्पाद विवरण-1310nm 100mW DFB लेजर

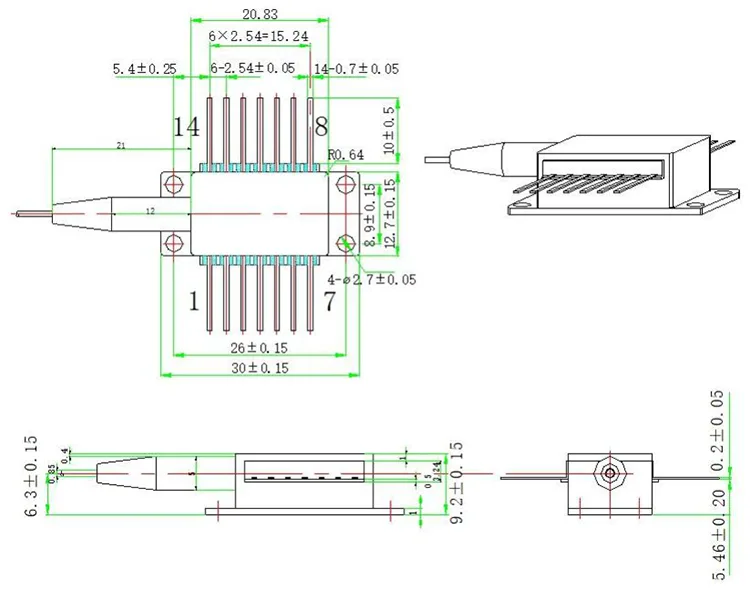

पैकेज आयाम

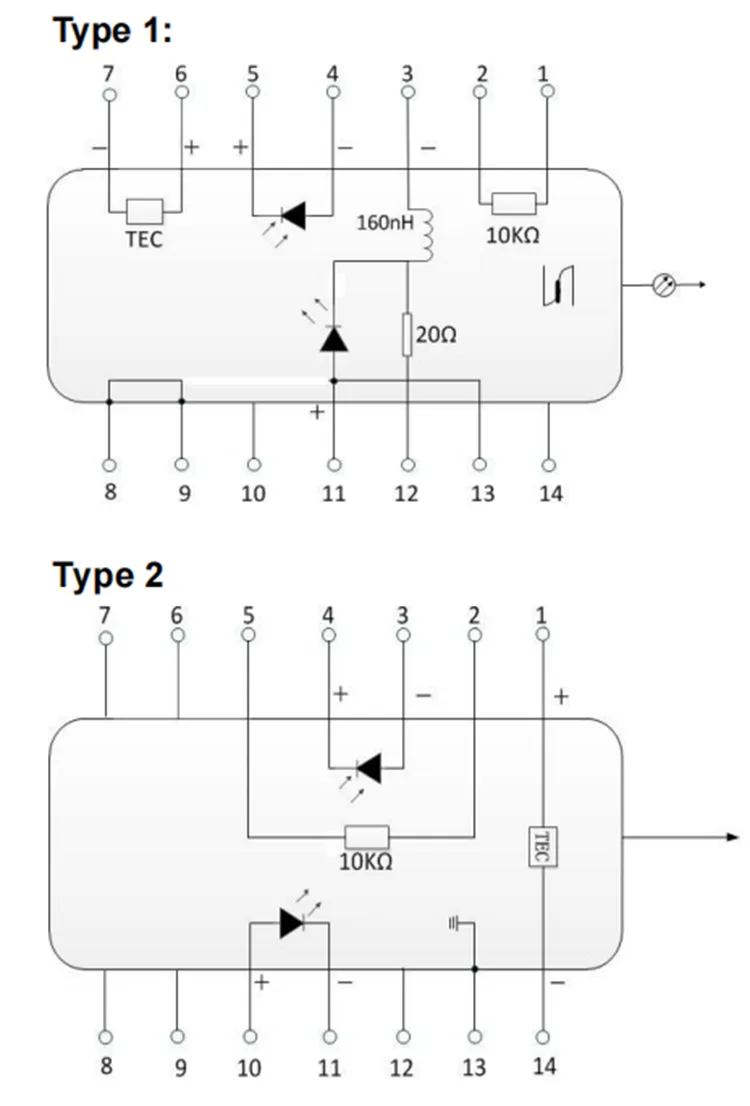

पिनआउट परिभाषा (प्रकार 1)

पिनआउट परिभाषा (टाइप2)

बॉक्स ऑप्ट्रोनिक्स क्यों चुनें?

●✓ पेशेवर लेजर डायोड निर्माण का 10+ वर्ष का अनुभव

●✓ शिपमेंट से पहले 100% परीक्षण के साथ सख्त गुणवत्ता नियंत्रण

●✓ स्थिर थोक वितरण क्षमता के साथ प्रतिस्पर्धी मूल्य निर्धारण

●✓ तरंग दैर्ध्य, शक्ति, फाइबर और पैकेज के लिए लचीले अनुकूलन विकल्प

●✓ 7×24 घंटे तकनीकी सहायता और तेज़ प्रतिक्रिया

●✓ मूल्यांकन के लिए नमूना परीक्षण उपलब्ध है

●✓ ISO9001:2015 प्रमाणित गुणवत्ता प्रबंधन प्रणाली

●✓ डीएचएल, यूपीएस, फेडेक्स एक्सप्रेस डिलीवरी के साथ वैश्विक शिपिंग

आदेश की जानकारी

भाग संख्या

बीएफएलडी - XXXX - XX - XX - एक्स

उदाहरण:बीएफएलडी-1310-1एचपीएम-एफए2

1310nm 100mW DFB14-पिनबटरफ्लाई लेजर डायोड, पीएम फाइबर, एफसी/एपीसी कनेक्टर, टाइप-2 पिन-आउट

उपलब्ध अनुकूलन विकल्प

●केंद्र तरंगदैर्घ्य: 1270~1650एनएम (कस्टम तरंगदैर्घ्य उपलब्ध)

● आउटपुट पावर: 10mW, 20mW, अन्य

● फ़ाइबर प्रकार: एकल मोड फ़ाइबर, ध्रुवीकरण फ़ाइबर बनाए रखना

● फाइबर की लंबाई: 1 मी, 1.5 मी, 2 मी (कस्टम लंबाई)

● कनेक्टर प्रकार: एफसी/एपीसी, एफसी/यूपीसी, एससी/एपीसी, एलसी/एपीसी, नंगे फाइबर

● पिनआउट कॉन्फ़िगरेशन: टाइप 1, टाइप 2

कस्टम आवश्यकताओं के लिए, कृपया हमारी बिक्री टीम से संपर्क करें:

ईमेल: sales06@boxoptronics.com

फ़ोन: +86-13322933691

वेबसाइट: www.boxphotonics.com

डेटाशीट और परीक्षण रिपोर्ट

प्रत्येक इकाई को मापे गए प्रदर्शन मापदंडों का दस्तावेजीकरण करने वाली एक व्यापक परीक्षण रिपोर्ट के साथ भेजा जाता है। परीक्षण शीट में विस्तृत विनिर्देश, प्रदर्शन वक्र और ध्यान नोट्स शामिल हैं।

● प्रत्येक इकाई के साथ व्यक्तिगत परीक्षण रिपोर्ट शामिल है

● विशिष्ट वर्णक्रमीय और शक्ति वक्र प्रदान किए गए

डेटा शीट

संदर्भ के लिए परीक्षण रिपोर्ट

कोटेशन और भुगतान की शर्तें

उद्धरण शर्तें

● EXW (एक्स वर्क्स): यदि आपके पास DHL/UPS/FedEx खाता है तो अनुशंसित। हम आपके खाते का उपयोग करके जहाज भेजते हैं; हमारे द्वारा कोई शिपिंग शुल्क नहीं लिया गया।

● डीएपी (स्थान पर वितरित): यदि आपके पास कूरियर खाता नहीं है, तो हम प्रीपेड माल ढुलाई के साथ शिपिंग की व्यवस्था कर सकते हैं।

●अन्य शर्तें: चर्चा के लिए कृपया हमसे संपर्क करें।

भुगतान की शर्तें

●PayPal: नमूनों और छोटे ऑर्डर के लिए तेज़ और सुरक्षित भुगतान

● टी/टी (बैंक हस्तांतरण): सामान्य उत्पादन ऑर्डर के लिए मानक भुगतान विधि

● अलीबाबा ट्रेड एश्योरेंस: खरीदार गारंटी के साथ ऑनलाइन लेनदेन के लिए सुरक्षित ऑर्डर सुरक्षा

● लचीली भुगतान शर्तें: दीर्घकालिक या रणनीतिक भागीदारों के लिए बातचीत योग्य

समय सीमा

● मानक उत्पादन: ~10 कार्य दिवस

● स्टॉक में मौजूद आइटम: शिपमेंट के लिए 2-3 कार्य दिवस

● कस्टम कॉन्फ़िगरेशन: 15-20 कार्य दिवस

● वॉल्यूम ऑर्डर: कृपया उत्पादन शेड्यूल के लिए संपर्क करें

● अंतरराष्ट्रीय शिपिंग: 3-5 कार्य दिवस (डीएचएल/यूपीएस/फेडएक्स एक्सप्रेस)

● त्वरित सेवा: अनुरोध पर उपलब्ध (अतिरिक्त शुल्क लागू हो सकता है)

ऑपरेशन नोट्स और हैंडलिंग

ईएसडी सुरक्षा

यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है। पैकेजिंग, परिवहन और उपयोग के दौरान स्थैतिक-विरोधी सुरक्षा उपायों का कड़ाई से पालन आवश्यक है। ऐसा करने में विफलता के परिणामस्वरूप डिवाइस को स्थायी क्षति हो सकती है।

●हैंडलिंग करते समय हमेशा एक एंटी-स्टैटिक कलाई का पट्टा पहनें

● ठीक से ग्राउंडेड एंटी-स्टैटिक मैट पर काम करें

● सुनिश्चित करें कि सभी उपकरण ठीक से ग्राउंडेड हैं

● पिन और फ़ाइबर कनेक्टर को सीधे छूने से बचें

बिजली आपूर्ति संबंधी विचार

● एक विनियमित, कम शोर वाले वर्तमान स्रोत का उपयोग करें

● क्षति को रोकने के लिए उचित वर्तमान सीमा लागू करें

● बिजली आपूर्ति में उछाल और वोल्टेज स्पाइक से बचें

● कभी भी अधिकतम फॉरवर्ड वर्तमान रेटिंग से अधिक न हो

● लेजर करंट लगाने से पहले हमेशा टीईसी कूलिंग चालू करें

फाइबर हैंडलिंग

● फ़ाइबर को अत्यधिक मोड़ने से बचें

● फ़ाइबर पिगटेल को न खींचें या मोड़ें नहीं

● कनेक्शन से पहले फाइबर कनेक्टर को साफ करें

● जब कनेक्टर उपयोग में न हो तो हमेशा डस्ट कैप का उपयोग करें

● उपयोग से पहले क्षति के लिए फ़ाइबर के अंतिम भाग का निरीक्षण करें

थर्मल प्रबंधन

● इष्टतम प्रदर्शन के लिए डिवाइस को उचित हीट सिंक पर माउंट करें

● पैकेज और हीट सिंक के बीच अच्छा थर्मल संपर्क सुनिश्चित करें

● बेहतर गर्मी हस्तांतरण के लिए थर्मल इंटरफ़ेस सामग्री (थर्मल ग्रीस/पैड) का उपयोग करें

● विश्वसनीयता के लिए निर्दिष्ट तापमान सीमा के भीतर काम करें

● तरंग दैर्ध्य स्थिरीकरण के लिए पर्याप्त वार्म-अप समय की अनुमति दें

गुणवत्ता आश्वासन और बिक्री के बाद सेवा

वारंटी अवधि

बॉक्स ऑप्ट्रोनिक्स इस उत्पाद को खरीद की तारीख से 12 महीने की अवधि के लिए सामग्री और कारीगरी में दोषों से मुक्त होने की गारंटी देता है। वारंटी अवधि के दौरान, हम अपने विवेक से दोषपूर्ण उत्पादों की निःशुल्क मरम्मत करेंगे या उन्हें बदल देंगे।

वारंटी बहिष्करण

निम्नलिखित स्थितियाँ निःशुल्क वारंटी के अंतर्गत शामिल नहीं हैं:

● प्राकृतिक कारकों (बिजली, बाढ़, आदि) या पर्यावरणीय प्रभावों के कारण होने वाली क्षति

● उपयोगकर्ता द्वारा अनुचित संचालन या दुरुपयोग के कारण खराबी

● मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति

● अनधिकृत जुदा करना, संशोधन करना, या मरम्मत के प्रयास

● आवास पर परिवर्तित या अपूर्ण वारंटी लेबल

● शिपमेंट के बाद परिवहन के दौरान क्षति या हानि

● अधिकतम रेटिंग या परिचालन स्थितियों से अधिक होने के कारण होने वाली क्षति

बिक्री उपरांत सहायता

● तीव्र प्रतिक्रिया समय: व्यावसायिक दिनों में 24 घंटों के भीतर

● दूरस्थ समस्या निवारण और एप्लिकेशन समर्थन

● वारंटी अवधि के बाद सशुल्क रखरखाव सेवा उपलब्ध है

● कस्टम तकनीकी परामर्श सेवाएँ
