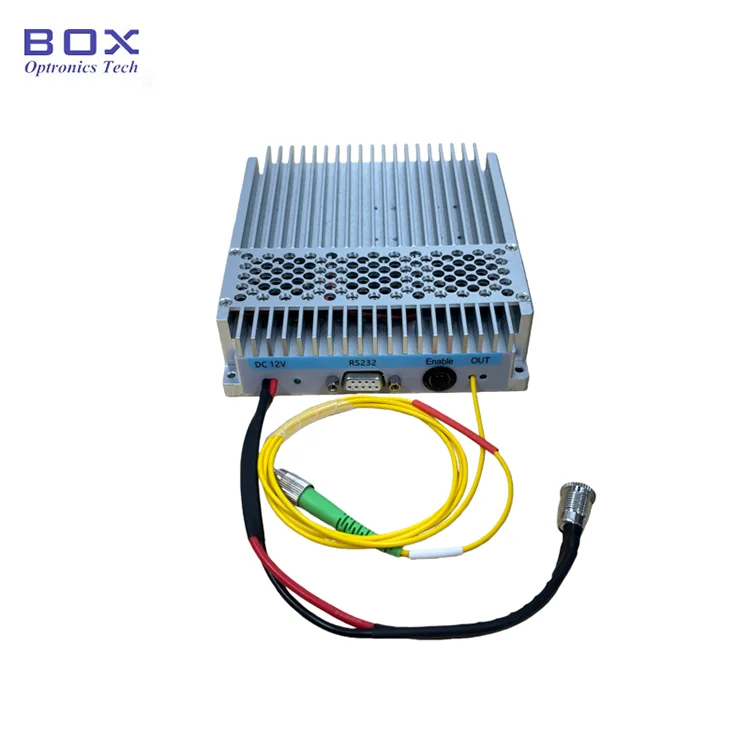

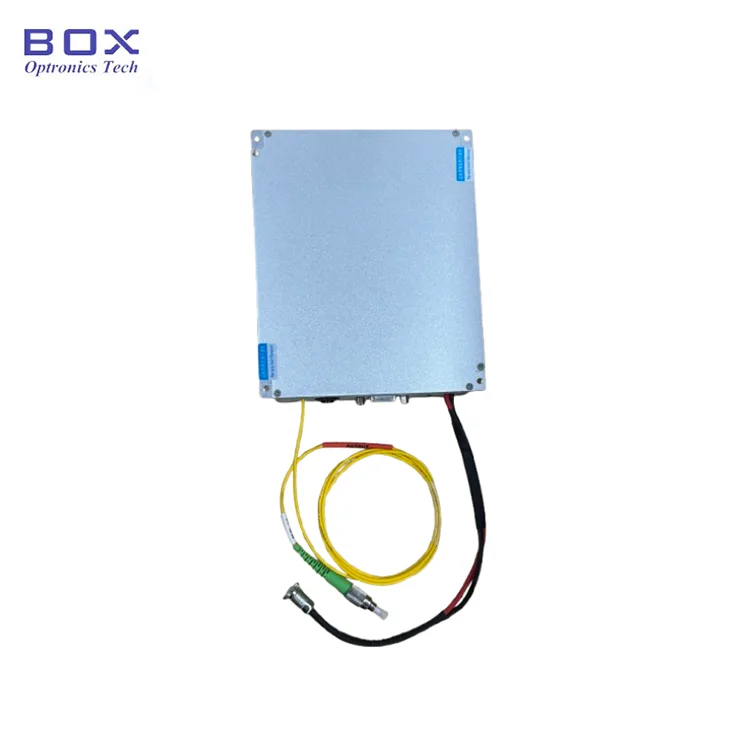

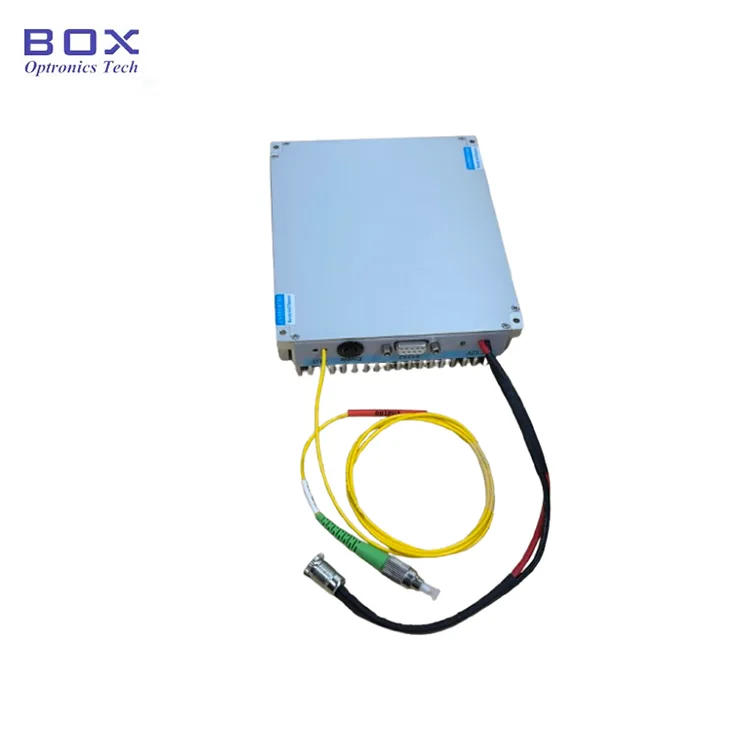

1550 एनएम 1W फाइबर युग्मित लेजर एकल-तरंग दैर्ध्य, उच्च-शक्ति लेजर आउटपुट प्राप्त करने के लिए एक उच्च-शक्ति लाभ ऑप्टिकल मॉड्यूल के साथ संयुक्त डीएफबी बीज लेजर का उपयोग करता है। इसमें उच्च तरंग दैर्ध्य सटीकता और उच्च साइड-मोड दमन अनुपात है। विकल्पों में एकल-मोड या ध्रुवीकरण-बनाए रखने वाला फाइबर शामिल है; यह इकाई समायोज्य करंट, पावर-अप पर तत्काल प्रकाश उत्सर्जन और उपयोगकर्ता के अनुकूल संचालन के साथ उच्च आउटपुट पावर प्रदान करती है, जो इसे शोधकर्ताओं द्वारा प्रयोगशाला में उपयोग के लिए आदर्श बनाती है।
|
पैरामीटर |
इकाई |
मान |
टिप्पणियाँ |
|||||
|
तरंग दैर्ध्य रेंज |
एनएम |
1550 |
|
|||||
|
तरंग दैर्ध्य सटीकता |
एनएम |
±0.5 |
|
|||||
|
वर्णक्रमीय लाइनविड्थ |
एनएम |
≤0.1 |
|
|||||
|
साइड मोड दमन अनुपात (एसएमएसआर) |
डीबी |
≥50 |
|
|||||
|
संचालन विधा |
- |
सीडब्ल्यू |
|
|||||
|
बिजली उत्पादन |
डी बी एम |
30 |
33 |
37 |
40 |
41 |
43 |
1~20W |
|
पावर विनियमन रेंज |
- |
10%~100% |
|
|||||
|
ऑप्टिकल पावर अस्थिरता |
डीबी |
≤±0.02 (15 मिनट); ≤±0.05 (8 घंटे) |
≤±0.5%; ≤±1.2% |
|||||
|
ध्रुवीकरण की स्थिति |
- |
यादृच्छिक |
रैखिक ध्रुवीकरण |
|
||||
|
ध्रुवीकरण विलुप्ति अनुपात (पीईआर) |
डीबी |
- |
≥23 |
|
||||
|
पिगटेल फाइबर और कनेक्टर प्रकार |
- |
एसएमएफ-28 |
पीएम1550 |
एफसी/एपीसी |
||||
|
संचार इंटरफेस |
- |
टच स्क्रीन/DB9 महिला (RS232) |
बेंचटॉप |
|||||
|
डीबी9 महिला (आरएस232) |
मॉड्यूल |
|||||||
|
बिजली की आपूर्ति |
- |
एसी 100~240V, <150W |
बेंचटॉप |
|||||
|
डीसी 12वी, <60डब्ल्यू |
मॉड्यूल |
|||||||
|
DIMENSIONS |
मिमी |
30~33dBm: 255(W)×322(D)×115(H) |
बी2 |
|||||
|
37~43डीबीएम: 376(डब्ल्यू)×340(डी)×112(एच) |
बी 3 |
|||||||
|
30~33dBm: 150(W)×125(D)×21.5(H) |
एम21 |
|||||||
|
30~33डीबीएम: 150(डब्ल्यू)×125(डी)×31.5(एच) |
एम31 |
|||||||
|
37~40डीबीएम: 139(डब्ल्यू)×235(डी)×70(एच) |
एम70 |
|||||||
|
परिचालन तापमान |
℃ |
-5 ~ +55 |
|
|||||
|
परिचालन आर्द्रता |
- |
0~70% |
|
|||||
● डीएफबी बीज + हाई-पावर गेन स्टेज आर्किटेक्चर लाइनविड्थ और पावर को संतुलित करता है;
● लंबी अवधि के निरंतर संचालन के लिए असाधारण शक्ति स्थिरता;
● लचीली प्रणाली एकीकरण के लिए एसएम और पीएम फाइबर विकल्प;
● प्रयोगशाला और OEM एकीकरण के लिए बेंचटॉप और मॉड्यूल पैकेज;
● 10%-100% निरंतर बिजली समायोजन।
● सुसंगत ऑप्टिकल संचार परीक्षण और अनुसंधान;
● नॉनलीनियर ऑप्टिक्स और सुपरकॉन्टिनम जेनरेशन;
● LiDAR ट्रांसमीटर प्रकाश स्रोत;
● फाइबर एम्पलीफायर पंपिंग और लाभ लक्षण वर्णन।

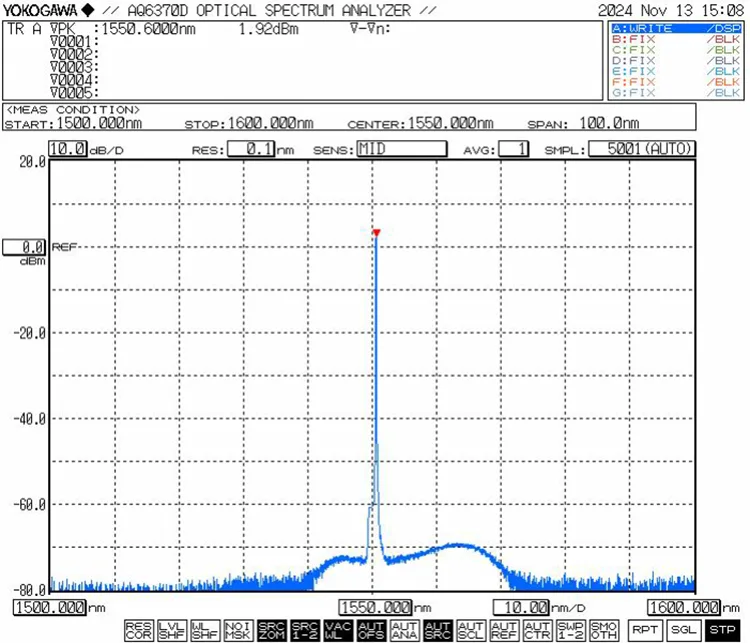

● विशिष्ट अभिलक्षणिक वक्र: λ= 1550 एनएम, लाइनविड्थ ≤3मेगाहर्ट्ज, Pavg= 20W

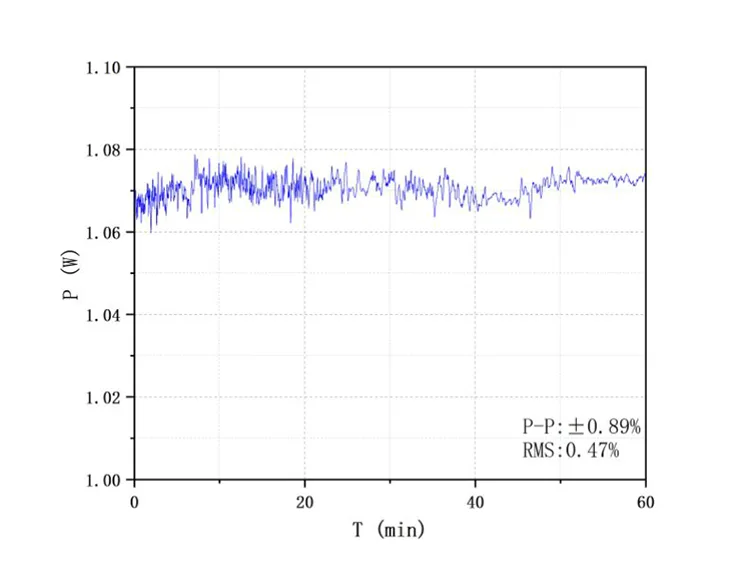

● लेजर पावर और पावर स्थिरता (पावर स्थिरता परीक्षण@1W)

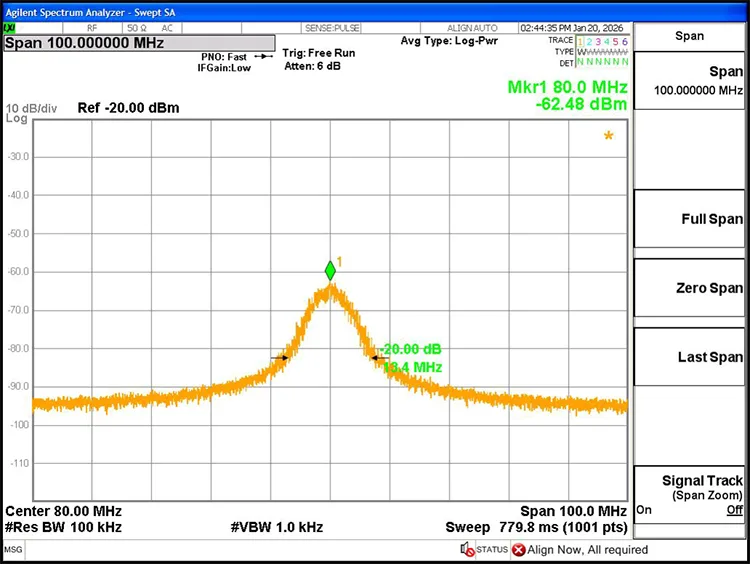

● लेज़र लाइनविड्थ@3dB: 0.67MHz
|
फाइबर लेजर |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
आयाम |
|
एचएफएल |
-XXXX |
-XX |
XX |
-एक्स |
|
|
1550:1550एनएम 1535~1565 एनएम |
30: 30dBm 33: 33डीबीएम 37: 37डीबीएम 40: 40डीबीएम 41: 41 डीबीएम 43: 43डीबीएम |
एसएम: एसएमएफ-28ई अपराह्न: PM1550 |
एम21: मॉड्यूल एम31: मॉड्यूल M70: मॉड्यूल बी: बेंचटॉप |
उदाहरण: एचएफएल-1550-30-पीएम-एम31
(आदेश जानकारी: 1550 एनएम 1W फाइबर युग्मित लेजर, 1W (30dBm) आउटपुट पावर, PM1550फाइबर, मॉड्यूल पैकेज)।
● उद्धरण की शर्तें
(1) EXW
(2) डी.ए.पी
(3) अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
स्टेप 1। अनपैकिंग: असेंबली से पहले, जांच लें कि सभी सहायक उपकरण पूर्ण हैं या नहीं।
● मानक सहायक उपकरण
|
|
सामान |
मात्रा |
|
1 |
प्रकाश स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डेटा केबल |
1 |
|
3 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
4 |
उत्पाद परीक्षण रिपोर्ट |
1 |
चरण दो। बिजली की आपूर्ति: पावर पोर्ट एक मानक DC5.5×2.1mm इंटरफ़ेस का उपयोग करता है। केवल मूल मिलान वाले पावर एडाप्टर (DC5V या DC12V) का उपयोग करें। अनुचित पावर एडाप्टर प्रकाश स्रोत को नुकसान पहुंचा सकते हैं। स्विच बिजली आपूर्ति से कनेक्ट करने के लिए एक यू-आकार का कनेक्टर पावर केबल खरीद के समय अनुरोध पर उपलब्ध है।
चरण3. आउटपुट फाइबर को कनेक्ट करना: फाइबर कनेक्टर से डस्ट कैप को हटा दें, संदूषण या क्षति के लिए अंतिम चेहरे का निरीक्षण करें, और अन्य फाइबर उपकरणों या परीक्षण उपकरणों से कनेक्ट करने से पहले सफाई सुनिश्चित करें। उच्च-शक्ति मॉडल के लिए, फ़्यूज़न स्प्लिसिंग की अनुशंसा की जाती है।
Setp4. होस्ट कंप्यूटर से कनेक्ट करें: मॉड्यूल को कंप्यूटर से कनेक्ट करने के लिए शामिल USB-RS232 सीरियल डेटा केबल का उपयोग करें। संचार सक्षम करने के लिए समर्पित सीरियल ड्राइवर (बॉक्स ऑप्ट्रोनिक्स द्वारा प्रदान किया गया) स्थापित करें। ड्राइवर के बिना, होस्ट सॉफ़्टवेयर मॉड्यूल से कनेक्ट नहीं हो सकता है।

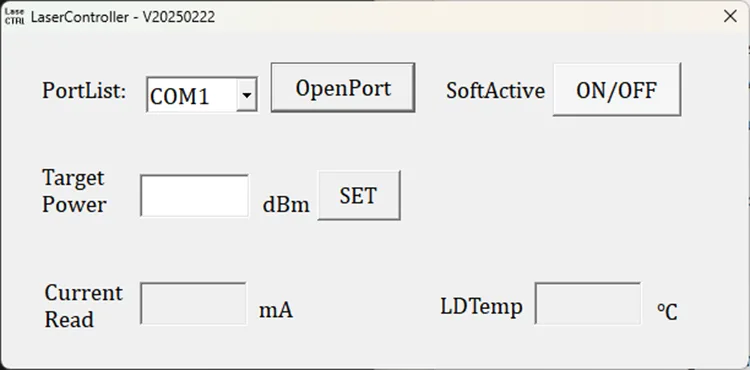

चरण5. नियंत्रण सॉफ्टवेयर: होस्ट सॉफ्टवेयर "सॉफ्टएक्टिव" बटन के माध्यम से आउटपुट पावर को समायोजित करने और लेजर आउटपुट को नियंत्रित करने की अनुमति देता है (नीचे इंटरफ़ेस आरेख देखें)। सॉफ्टवेयर सेट पंप करंट, आउटपुट पावर और तापमान निगरानी स्थिति प्रदर्शित करता है
चरण 6. उपयोग के बाद, बंद करें बटन पर क्लिक करें, बिजली की आपूर्ति बंद करें और फाइबर कनेक्शन काट दें।
● धूल जमा होने और अंत-चेहरे की क्षति को रोकने के लिए फाइबर कनेक्टर्स को बार-बार प्लग/अनप्लग करने से बचें।

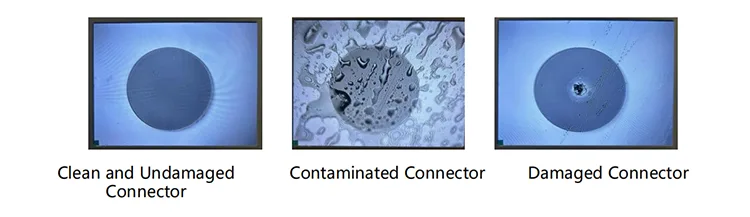

● फ़ाइबर कनेक्टर को लिंट-फ़्री वाइप से साफ़ करें और कनेक्शन से पहले फ़ाइबर एंड-फ़ेस डिटेक्टर से निरीक्षण करें। अंतिम सिरे पर जलने से बचने के लिए हमेशा फ़ाइबर को बिना बिजली के कनेक्ट/डिस्कनेक्ट करें। अप्रयुक्त कनेक्टर्स को डस्ट कैप से ढकें।
● कृपया नमी, धूल और जंग के प्रति सावधानी बरतें; इसे किसी सूखी जगह पर संग्रहित करें।
● लंबे समय तक उपयोग करते समय, इसे हीट सिंक पर रखें।
खरीद से 1 वर्ष के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन। 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
मुफ़्त वारंटी अवधि के दौरान, उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली खराबी के लिए मुफ़्त मरम्मत या प्रतिस्थापन सेवाएँ प्रदान की जाएंगी। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में वारंटी अवधि के भीतर मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार रखता है:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या पर्यावरणीय प्रभावों से होने वाली क्षति।
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना, या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6)परिवहन के दौरान क्षति या हानि।
