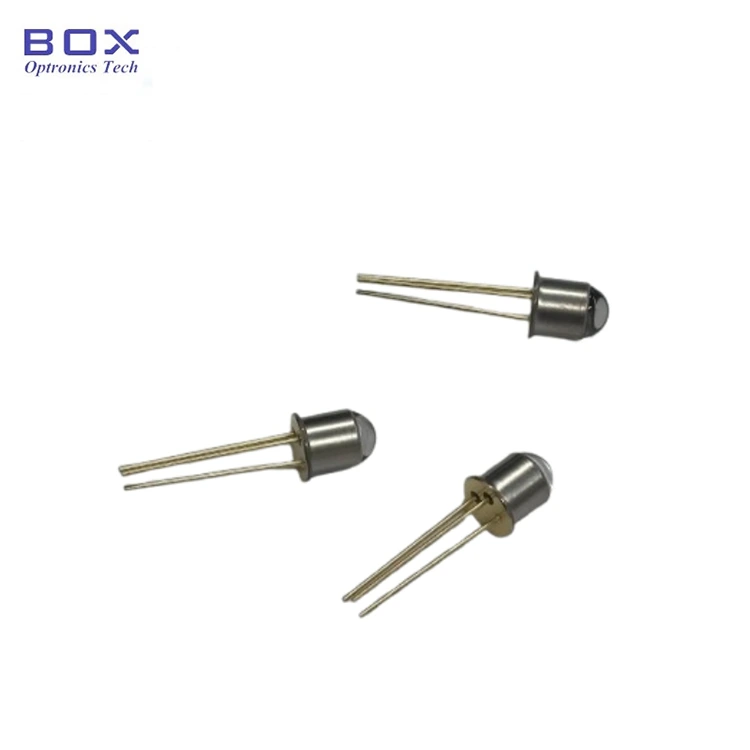

1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड

बॉक्स ऑप्ट्रोनिक्स TO-46 हर्मेटिक पैकेज में 1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड प्रदान करता है (मॉडल: BPD-1STO46B-BL बॉल लेंस के साथ और BPD-1STO46B-FW फ्लैट विंडो के साथ)। 1 मिमी व्यास वाले InGaAs फोटोसेंसिटिव क्षेत्र, 900nm से 1650nm तक विस्तृत वर्णक्रमीय प्रतिक्रिया, उच्च प्रतिक्रियाशीलता, कम डार्क करंट और निकट-अवरक्त माप और निगरानी अनुप्रयोगों के लिए कम जंक्शन कैपेसिटेंस की विशेषता। समाक्षीय पिगटेल पैकेज भी वैकल्पिक है।

जांच भेजें

उत्पाद वर्णन

उत्पाद अवलोकन - 1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड

बॉक्स ऑप्ट्रोनिक्स का 1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड (मॉडल: BPD-1STO46B-BL और BPD-1STO46B-FW) एक कॉम्पैक्ट, उच्च-संवेदनशीलता InGaAs पिन फोटोडिटेक्टर है जिसे 900nm से 1650nm तरंग दैर्ध्य रेंज में निकट-अवरक्त ऑप्टिकल पहचान के लिए डिज़ाइन किया गया है। 1 मिमी व्यास वाले सक्रिय क्षेत्र के साथ, यह ऑप्टिकल पावर माप, फाइबर ऑप्टिक इंस्ट्रूमेंटेशन और ऑप्टिकल मॉनिटरिंग अनुप्रयोगों के लिए प्रकाश संग्रह क्षमता, युग्मन सहिष्णुता और पता लगाने के प्रदर्शन का एक संतुलित संयोजन प्रदान करता है।

दो TO46 पैकेज कॉन्फ़िगरेशन उपलब्ध हैं: फोकस्ड या फाइबर-युग्मित ऑप्टिकल सिग्नल के साथ बेहतर युग्मन दक्षता के लिए बॉल लेंस विंडो के साथ BPD-1STO46B-BL, और फ्री-स्पेस ऑप्टिकल डिटेक्शन और प्लेनर ऑप्टिकल इंटरफ़ेस की आवश्यकता वाले अनुप्रयोगों के लिए एक फ्लैट विंडो के साथ BPD-1STO46B-FW। दोनों संस्करणों में विश्वसनीय दीर्घकालिक संचालन के लिए हर्मेटिक TO46 मेटल पैकेजिंग की सुविधा है।

मुख्य विशेषताएं-1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड

· 1 मिमी सक्रिय क्षेत्र व्यास

· विस्तृत वर्णक्रमीय प्रतिक्रिया रेंज: 900nm-1650nm

· उच्च प्रतिक्रियाशीलता: 1310nm पर 0.9A/W, 1550nm पर 0.95A/W

· कम डार्क करंट और कम जंक्शन कैपेसिटेंस

· कॉम्पैक्ट TO46 हर्मेटिक मेटल पैकेज

· दो विंडो विकल्प: बेहतर युग्मन दक्षता के लिए बॉल लेंस (बीएल), फ्री-स्पेस डिटेक्शन के लिए फ्लैट विंडो (एफडब्ल्यू)

विशिष्ट अनुप्रयोग-1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड

·ऑप्टिकल पावर मीटर और ऑप्टिकल पावर मॉनिटरिंग सिस्टम

· फाइबर ऑप्टिक परीक्षण और माप उपकरण

· ईडीएफए और ऑप्टिकल एम्पलीफायर पावर मॉनिटरिंग

· एनआईआर स्पेक्ट्रोस्कोपी और ऑप्टिकल सेंसिंग सिस्टम

· फ्री-स्पेस ऑप्टिकल डिटेक्शन एप्लिकेशन

·ऑप्टिकल घटक लक्षण वर्णन और अंशांकन

· फोटोनिक्स इंस्ट्रूमेंटेशन और ओईएम एकीकरण

उत्पाद विशिष्टताएँ -1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड

पूर्ण अधिकतम रेटिंग (टीसी = 25°C)

पैरामीटर	प्रतीक	रेटिंग	इकाई
रिवर्स वोल्टेज	वीआरमैक्स	20	V
ऑपरेटिंग केस तापमान	शीर्ष	-40 ~ +85	डिग्री सेल्सियस
भंडारण तापमान	टी.एस.टी	-55 ~ +120	डिग्री सेल्सियस

इलेक्ट्रो-ऑप्टिकल विशेषताएँ (TC = 25°C)

पैरामीटर	प्रतीक	परीक्षण की स्थिति	न्यूनतम.	प्रकार.	अधिकतम.	इकाई
सक्रिय क्षेत्र व्यास	φ	-	-	1	-	मिमी
स्पेक्ट्रल रिस्पांस रेंज	λ	-	900	-	1650	एनएम
1310nm पर उत्तरदायित्व	R	-	0.85	0.9	-	ए/डब्ल्यू
1550nm पर उत्तरदायित्व	R	-	-	0.95	-	ए/डब्ल्यू
ऑपरेटिंग वोल्टेज	V	वीआर = -5वी	-	-	-5	V
डार्क करेंट	पहचान	वीआर = -5वी	-	1.5	5.0	ना
जंक्शन कैपेसिटेंस	C	वीआर = -5 वी, एफ = 1 मेगाहर्ट्ज	-	50	80	पीएफ
3dB बैंडविड्थ	बउ	वीआर = 0वी, आरएल = 50Ω	-	40	-	मेगाहर्टज

पैकेज और पिन परिभाषा -1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड

पैकेज का प्रकार: TO46 हर्मेटिक मेटल पैकेज

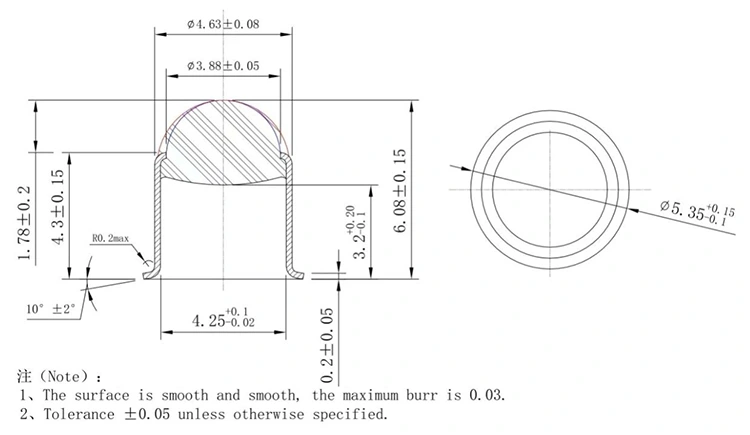

बॉल लेंस:

सपाट खिड़की:

ऑर्डरिंग जानकारी -1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड

मॉडल नामकरण

बीपीडी - एक्स एक्स से एक्सएक्स - एक्स - एक्स

उदाहरण: BPD-1STO46B-FW

मैदान	कोड	विवरण
उत्पाद शृंखला	बीपीडी	बॉक्स फोटोडायोड श्रृंखला
सक्रिय क्षेत्र का आकार	1एस	1S = 1mm व्यास (1S=1mm, 2S=2mm, 3S=3mm, 5S=5mm)
पैकेज प्रकार	TO46	TO46 हर्मेटिक मेटल पैकेज
उपप्रकार	B	बी टाइप पिन
विंडो प्रकार	बीएल/एफडब्ल्यू	बीएल = बॉल लेंस; एफडब्ल्यू = सपाट खिड़की

डेटाशीट -1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड

BPD-1STO46B-BL

BPD-1STO46B-FW

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न: बीएल (बॉल लेंस) और एफडब्ल्यू (फ्लैट विंडो) संस्करणों के बीच क्या अंतर है?

उत्तर: BPD-1STO46B-BL में एक बॉल लेंस विंडो है जो 1 मिमी सक्रिय क्षेत्र पर घटना प्रकाश को केंद्रित करके ऑप्टिकल युग्मन दक्षता में सुधार करती है। यह फाइबर-युग्मित ऑप्टिकल सिग्नल, केंद्रित बीम और उच्च युग्मन सहिष्णुता की आवश्यकता वाले अनुप्रयोगों, जैसे ऑप्टिकल पावर माप और फाइबर ऑप्टिक परीक्षण उपकरण के लिए उपयुक्त है।

BPD-1STO46B-FWमें फ़ोकसिंग ऑप्टिक्स के बिना एक फ्लैट ऑप्टिकल विंडो की सुविधा है, जो फ्री-स्पेस ऑप्टिकल डिटेक्शन और माप अनुप्रयोगों के लिए एक सीधा ऑप्टिकल इंटरफ़ेस प्रदान करता है जहां मूल बीम प्रोफ़ाइल को बनाए रखना महत्वपूर्ण है।

दोनों संस्करण समान InGaAs पिन फोटोडायोड चिप और TO46 हर्मेटिक पैकेज का उपयोग करते हैं, जबकि ऑप्टिकल विंडो कॉन्फ़िगरेशन को युग्मन विधि और एप्लिकेशन आवश्यकताओं के अनुसार चुना जा सकता है।

प्रश्न: यह 1 मिमी InGaAs फोटोडायोड किस तरंग दैर्ध्य रेंज का पता लगा सकता है?

ए: यह InGaAs पिन फोटोडायोड 900nm से 1650nm तक एक व्यापक निकट-अवरक्त वर्णक्रमीय प्रतिक्रिया रेंज प्रदान करता है, जो 1310nm और 1550nm संचार बैंड सहित आमतौर पर उपयोग किए जाने वाले ऑप्टिकल तरंग दैर्ध्य को कवर करता है। जवाबदेही 1310nm (0.9A/W विशिष्ट) और 1550nm (0.95A/W विशिष्ट) पर निर्दिष्ट है। यह ऑप्टिकल पावर माप, लेजर मॉनिटरिंग, ऑप्टिकल सेंसिंग और विश्वसनीय एनआईआर डिटेक्शन की आवश्यकता वाले उपकरण अनुप्रयोगों के लिए उपयुक्त है।

प्रश्न: न्यूनतम ऑर्डर मात्रा (एमओक्यू) क्या है?

उत्तर: 1 मिमी InGaAs पिन फोटोडायोड TO46 के लिए MOQ 1pc है। हम आर एंड डी और प्रोटोटाइप के लिए एकल इकाइयों से लेकर उपकरण उत्पादन और ओईएम कार्यक्रमों के लिए बड़ी मात्रा में लचीली ऑर्डर मात्रा का समर्थन करते हैं।

प्रश्न: क्या मुझे इस 1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड का फाइबर पिगटेल संस्करण मिल सकता है?

उत्तर: हाँ. बॉक्स ऑप्ट्रोनिक्स सीधे फाइबर कनेक्शन के लिए कनेक्टर विकल्पों के साथ फाइबर पिगटेल InGaAs फोटोडायोड मॉड्यूल भी प्रदान करता है। ये मॉड्यूल एक कॉम्पैक्ट पैकेज में फाइबर कपलिंग के साथ InGaAs फोटोडायोड चिप को एकीकृत करते हैं, जो ऑप्टिकल उपकरणों और फाइबर ऑप्टिक सिस्टम में OEM एकीकरण के लिए उपयुक्त है।
