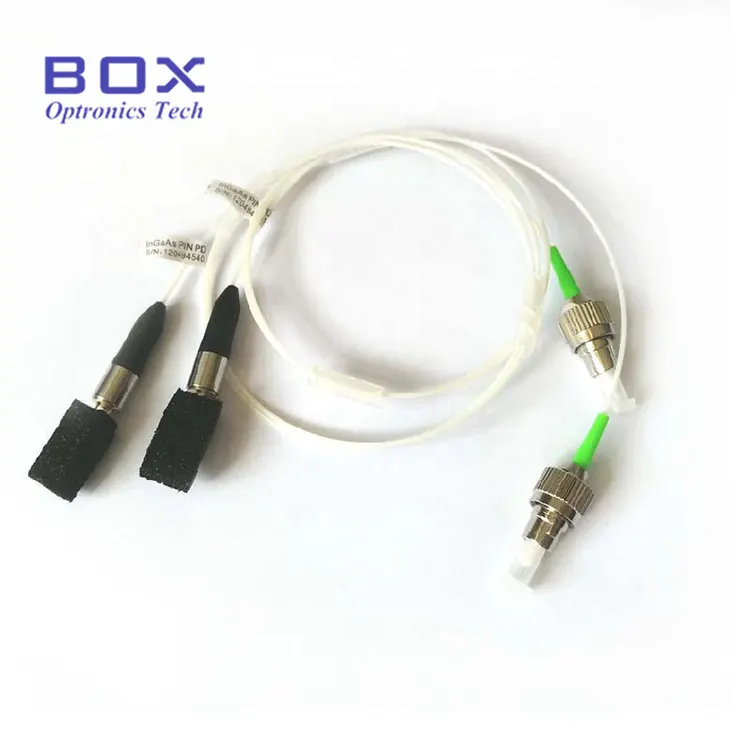

समाक्षीय पिगटेल्ड InGaAs पिन फोटोडायोड डिटेक्टर 1100-1650nm की वर्णक्रमीय प्रतिक्रिया रेंज वाला एक ऑप्टिकल डिटेक्टर है। यह आमतौर पर उपयोग किए जाने वाले 1310nm और 1550nm तरंग दैर्ध्य पर उच्च प्रतिक्रिया प्रदान करता है और इसे फाइबर-ऑप्टिक संचार, CATV, सेंसिंग और परीक्षण और माप अनुप्रयोगों के लिए डिज़ाइन किया गया है। BPD-70P10B-FA में 70um सक्रिय क्षेत्र और FC/APC कनेक्टर के साथ 1-मीटर फाइबर पिगटेल है, और यह स्टॉक से उपलब्ध है। अन्य सक्रिय-क्षेत्र, पैकेज, फाइबर, कनेक्टर और पिनआउट कॉन्फ़िगरेशन OEM एकीकरण के लिए अनुकूलित हैं।
· विस्तृत वर्णक्रमीय प्रतिक्रिया सीमा: 1100 एनएम से 1650 एनएम
· उच्च प्रतिक्रियाशीलता, कम डार्क करंट और कम जंक्शन कैपेसिटेंस
· विस्तृत बैंडविड्थ: 2.5GHz
· तेजी से बढ़ने/गिरने का समय: 0.3ns
· एफसी/एपीसी या अन्य कनेक्टर के साथ पिगटेल्ड फाइबर आउटपुट (रिसेप्टेकल विकल्प भी उपलब्ध है)
· CATV और फ़ाइबर-ऑप्टिक वीडियो ट्रांसमिशन के लिए एनालॉग ऑप्टिकल रिसीवर
· ब्रॉडबैंड आरएफ-ओवर-फाइबर डिटेक्शन सिस्टम
· ओटीडीआर सिग्नल डिटेक्शन सहित ऑप्टिकल परीक्षण और माप उपकरण
· वितरित फाइबर-ऑप्टिक सेंसिंग, जैसे वितरित ध्वनिक सेंसिंग (डीएएस)
· EDFA, DWDM और लेजर सिस्टम में ऑप्टिकल पावर मॉनिटरिंग
· फोटोनिक्स प्रयोगशाला अनुसंधान और ओईएम सिस्टम एकीकरण
|
पैरामीटर |
प्रतीक |
स्थिति |
रेटिंग |
इकाई |
|
संतृप्ति ऑप्टिकल पावर |
पी.एस. |
सीडब्ल्यू |
5 |
मेगावाट |
|
आगे प्रवाह |
अगर |
सीडब्ल्यू |
10 (टाइप) |
एमए |
|
रिवर्स वोल्टेज |
वीआरपीडी |
सीडब्ल्यू |
30 |
V |
|
उलटी बिजली |
आईआरपीडी |
सीडब्ल्यू |
5 |
एमए |
|
परिचालन तापमान |
शीर्ष |
- |
-40 ~ +85 |
डिग्री सेल्सियस |
|
भंडारण तापमान |
टी |
- |
-40 ~ +85 |
डिग्री सेल्सियस |
|
पैरामीटर |
प्रतीक |
परीक्षण की स्थिति |
न्यूनतम. |
प्रकार. |
अधिकतम. |
इकाई |
|
तरंग दैर्ध्य रेंज |
λ |
- |
1100 |
- |
1650 |
एनएम |
|
उत्तरदायित्व @ 1310एनएम |
R |
Vr=5V, λ=1310nm |
0.85 |
0.90 |
- |
ए/डब्ल्यू |
|
उत्तरदायित्व @ 1550एनएम |
R |
Vr=5V, λ=1550nm |
0.90 |
0.95 |
- |
ए/डब्ल्यू |
|
डार्क करेंट |
पहचान |
वीआर=5वी |
- |
0.2 |
0.5 |
ना |
|
जंक्शन कैपेसिटेंस |
C |
Vr=5V, f=1MHz, केस खुला |
- |
0.6 |
0.75 |
पीएफ |
|
उत्थान का समय / पतन का समय |
टीआर/टीएफ |
वीआर=5वी, 10~90% |
- |
- |
0.3 |
एन एस |
|
बैंडविड्थ (-3dB) |
बीडब्ल्यू |
वीआर=5वी, 50Ω लोड, लीड लंबाई=6मिमी, केस खुला |
2.5 |
- |
- |
गीगा |
|
कम्पोजिट सेकेंड ऑर्डर बीट |
सीएसओ |
- |
- |
-70 |
- |
डीबी |
|
कम्पोजिट थर्ड ऑर्डर बीट |
सीटीबी |
- |
- |
-80 |
- |
डीबी |
|
ऑपरेटिंग वोल्टेज |
V |
- |
- |
-5 |
- |
V |
|
ऑप्टिकल रिटर्न हानि |
ओआरएल |
λ=1310nm |
- |
45 |
- |
डीबी |
बीपीडी - एक्सएक्स एक्स एक्सएक्स एक्स - एक्सएक्स - ( एक्स )
उदाहरण: बीपीडी-70पी10बी-एफए (70 मीटर सक्रिय क्षेत्र, पिगटेल्ड प्रकार, 1.0 मीटर फाइबर, टाइप बी पिनआउट, एफसी/एपीसी कनेक्टर)
|
मैदान |
कोड |
विवरण |
|
उत्पाद शृंखला |
बीपीडी |
बॉक्स फोटोडायोड श्रृंखला |
|
सक्रिय क्षेत्र |
55/70/3एच/अन्य |
55 = φ55μm; 70 = φ70μm; 3H = φ300μm; अन्य=रीति |
|
पीडी प्रकार |
पी/आर |
पी = पिगटेल्ड प्रकार; आर = रिसेप्टेकल प्रकार |
|
फाइबर की लंबाई |
05 /10 / अन्य |
05 = 0.5 मी; 10 = 1.0 मी; अन्य = कस्टम लंबाई |
|
पिनआउट |
ए/बी/सी/शून्य |
ए = टाइप ए; बी = टाइप बी; सी = टाइप सी |
|
योजक |
एफए / एसए / एफसी / एससी / एसटी / अन्य |
एफए = एफसी/एपीसी; एसए = एससी/एपीसी; एफसी = एफसी-1; एससी = एससी-1; एसटी = एसटी; अन्य=रीति |
|
सामग्री |
शून्य/सी/एम/पी |
शून्य = डिफ़ॉल्ट; सी = सिरेमिक; एम = धातु; पी = प्लास्टिक |
नोट: पिगटेल की लंबाई और फिक्स्ड-कार्ड प्रारूप को अनुकूलित किया जा सकता है। उत्पाद संरचना, आकार, ऑप्टिकल पैरामीटर और प्रक्रिया प्रौद्योगिकी आवश्यकताओं को ग्राहकों की आवश्यकताओं के अनुसार डिजाइन किया जा सकता है।
ए: मुख्य अंतर पैकेज डिजाइन और सिस्टम एकीकरण हैं। समाक्षीय पिगटेल डिटेक्टर एक फाइबर पिगटेल के साथ एक हेमेटिक समाक्षीय पैकेज में InGaAs पिन फोटोडायोड को एकीकृत करता है, जो CATV रिसीवर और ऑप्टिकल परीक्षण उपकरण जैसे अनुप्रयोगों के लिए प्रत्यक्ष फाइबर कनेक्शन और उच्च आवृत्ति प्रदर्शन प्रदान करता है। TO5/TO46 फोटोडायोड ऑप्टिकल विंडो के साथ मेटल-कैन पैकेज का उपयोग करते हैं और उन्हें बाहरी ऑप्टिकल युग्मन की आवश्यकता होती है, जो उन्हें फ्री-स्पेस डिटेक्शन और ऑप्टिकल पावर माप के लिए अधिक उपयुक्त बनाता है।
ए: पिगटेल्ड संस्करण में सीधे ऑप्टिकल कनेक्शन के लिए स्थायी रूप से जुड़ा हुआ फाइबर होता है, जबकि रिसेप्टेकल संस्करण सुविधाजनक कनेक्शन और प्रतिस्थापन के लिए एक अलग करने योग्य फाइबर इंटरफ़ेस प्रदान करता है। चयन मुख्य रूप से सिस्टम एकीकरण आवश्यकताओं पर निर्भर करता है: पिगटेल्ड पैकेज निश्चित ओईएम इंस्टॉलेशन के लिए उपयुक्त होते हैं, जबकि रिसेप्टेकल पैकेज परीक्षण और प्रयोगशाला उपकरणों के लिए सुविधाजनक होते हैं।
उत्तर: सक्रिय क्षेत्र का व्यास आपके ऑप्टिकल बीम आकार, युग्मन योजना और लक्ष्य पहचान बैंडविड्थ के आधार पर चुना जाना चाहिए। छोटे सक्रिय क्षेत्र व्यास कम जंक्शन कैपेसिटेंस और उच्च गति प्रतिक्रिया प्रदान करते हैं, जबकि बड़े क्षेत्र चिप्स उच्च ऑप्टिकल संग्रह दक्षता और आरामदायक संरेखण सहनशीलता प्रदान करते हैं। फाइबर-युग्मित प्रणालियों के लिए, 70 um जैसे मध्यम आकार के विकल्प बैंडविड्थ और संरेखण अक्षांश के बीच एक अच्छा व्यापार-बंद प्राप्त कर सकते हैं।
· 1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड
· 5 मिमी InGaAs पिन फोटोडायोड TO5
· सिलिकॉन फोटोडायोड TO46
· सी-बैंड अर्बियम-डोप्ड फाइबर बूस्टर एम्पलीफायर
· फोटोडायोड को संभालते समय उचित ईएसडी सुरक्षा प्रक्रियाओं का पालन करें, क्योंकि InGaAs पिन फोटोडायोड ईएसडी-संवेदनशील डिवाइस हैं।
· फाइबर के सिरे या ऑप्टिकल कनेक्टर को नंगी उंगलियों से छूने से बचें।
· डेटाशीट में निर्दिष्ट पूर्ण अधिकतम रेटिंग से अधिक न हो।
· फ़ाइबर पिगटेल पर अत्यधिक झुकने या यांत्रिक तनाव से बचें।
