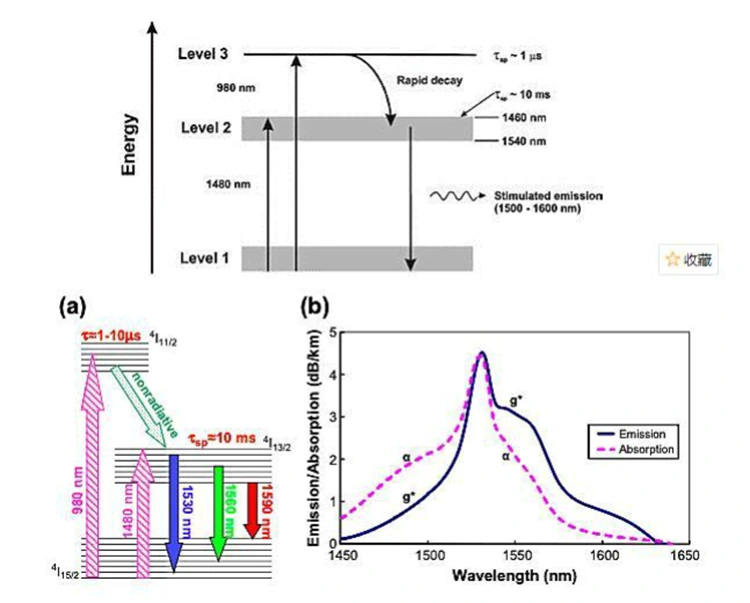

● ऊर्जा को 980 एनएम या 1480 एनएम पंप स्रोतों का उपयोग करके एर्बियम-डोप्ड फाइबर में इंजेक्ट किया जाता है, जो उच्च ऊर्जा स्तरों के लिए ग्राउंड-स्टेट एरबियम आयनों (Er³⁺) को उत्तेजित करता है; ये आयन फिर तेजी से एक मेटास्टेबल अवस्था में आराम करते हैं, जिससे जनसंख्या व्युत्क्रम प्राप्त होता है।
● जब 1550 एनएम सिग्नल लाइट एर्बियम-डोप्ड फाइबर से गुजरती है, तो यह एक उत्तेजित उत्सर्जन प्रक्रिया को ट्रिगर करती है; यह मेटास्टेबल एरबियम आयनों (Er³⁺) को वापस जमीनी अवस्था में स्थानांतरित करने का कारण बनता है, जिससे सुसंगत फोटॉन निकलते हैं जो सिग्नल लाइट के समान होते हैं, जिससे सिग्नल पावर (छोटे-सिग्नल शासन में) का घातीय प्रवर्धन प्राप्त होता है।
● मल्टीमोड पंप संयोजन प्रौद्योगिकी के साथ संयुक्त एर्बियम-येटरबियम सह-डोप्ड फाइबर को नियोजित करके, संतृप्त आउटपुट पावर को काफी बढ़ाया जा सकता है (कई वाट के पावर स्तर तक पहुंच सकता है), जिससे अल्ट्रा-लंबी दूरी की पनडुब्बी केबल, उच्च-शक्ति सीएटीवी सिस्टम और उच्च-घनत्व ट्रांसमिशन परिदृश्यों की आवश्यकताओं को पूरा किया जा सकता है।
|

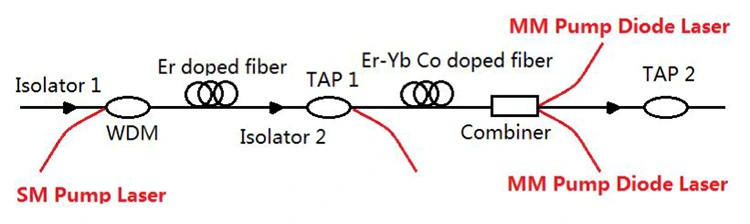

अवयव |
विवरण |
|
ऑप्टिकल आइसोलेटर |
एक दिशा में ऑप्टिकल सिग्नल का संचालन करता है, परावर्तित प्रकाश को स्व-दोलन पैदा करने से रोकता है, और पंप स्रोत और सिग्नल लिंक स्थिरता की रक्षा करता है। |
|
WDM कपलर |
एक साथ ऊर्जा और सिग्नल ट्रांसमिशन के लिए एकल-मोड (एसएम) 980/1480 एनएम पंप लाइट और 1550 एनएम सिग्नल लाइट को एर्बियम-डॉप्ड फाइबर में कुशलतापूर्वक जोड़ता है। |
|
एर-डोप्ड फाइबर |
मुख्य लाभ माध्यम जो एरबियम आयनों के ऊर्जा स्तर संक्रमण के माध्यम से ऑप्टिकल संकेतों को बढ़ाता है, मूल लाभ और शोर प्रदर्शन का निर्धारण करता है। |
|
टैप स्प्लिटर |
मुख्य लिंक को प्रभावित किए बिना बिजली की निगरानी के लिए वास्तविक समय में ऑप्टिकल सिग्नल का हिस्सा टैप करता है, जिससे सिस्टम स्थिति विज़ुअलाइज़ेशन सक्षम होता है। |
|
एर-वाईबी को-डोप्ड फाइबर |
पंप अवशोषण दक्षता और संतृप्त आउटपुट पावर में सुधार करता है, जो उच्च-शक्ति और लंबी दूरी के प्रवर्धन अनुप्रयोगों के लिए उपयुक्त है। |
|
संयोजक |
उच्च-शक्ति पंप इंजेक्शन का एहसास करने और पोस्ट-स्टेज लाभ को बढ़ाने के लिए पूर्व-प्रवर्धित सिग्नल लाइट के साथ मल्टी-मोड (एमएम) पंप लाइट को जोड़ता है; उच्च-शक्ति EYDFA डिज़ाइनों में व्यापक रूप से उपयोग किया जाता है। |
|
पम्पलेजरस्रोत |
980 एनएम/1480 एनएम पर उत्तेजना ऊर्जा प्रदान करता है: • 980 एनएम पंप: कम शोर, उच्च दक्षता, मध्यम और कम दूरी के अनुप्रयोगों के लिए उपयुक्त • 1480 एनएम पंप: उच्च संतृप्ति शक्ति, अल्ट्रा-लॉन्ग-हॉल और पनडुब्बी केबल अनुप्रयोगों के लिए उपयुक्त • मल्टी-मोड पंप: उच्च-शक्ति प्रवर्धन आवश्यकताओं के लिए उपयुक्त |
980 एनएम टीईसी-कूल्ड पंप लेजर डायोड
बिल्ट-इन ड्राइव सर्किट के साथ 980 एनएम पंप डायोड लेजर मॉड्यूल
सी-बैंड एर्बियम-डॉप्ड फाइबर बूस्टर एम्पलीफायर
Q1: क्रमशः 980 एनएम पंपिंग और 1480 एनएम पंपिंग के क्या फायदे हैं?
ए1: 980 एनएम पंपिंग के लाभ: उच्च पंप रूपांतरण दक्षता और कम शोर आंकड़ा। यह निम्न-से-मध्यम-शक्ति ईडीएफए के लिए मुख्यधारा की पसंद है, जिसका व्यापक रूप से महानगरीय क्षेत्र नेटवर्क, एक्सेस नेटवर्क और कुछ डेटा सेंटर इंटरकनेक्शन परिदृश्यों में उपयोग किया जाता है।
1480 एनएम पंपिंग के लाभ: उच्च पंप क्वांटम दक्षता और उच्च एकल-डिवाइस आउटपुट पावर, जो संतृप्त आउटपुट पावर में काफी सुधार करता है। यह उच्च-शक्ति ईडीएफए के लिए मुख्य पंपिंग समाधान है, विशेष रूप से अल्ट्रा-लॉन्ग-हॉल बैकबोन नेटवर्क, पनडुब्बी ऑप्टिकल केबल और उच्च क्षमता वाली लंबी दूरी के ट्रांसमिशन परिदृश्यों के लिए उपयुक्त है।
Q2: सिंगल-मोड और मल्टी-मोड EDFA के बीच क्या अंतर है?
ए2: उद्योग में सभी मुख्यधारा ईडीएफए एकल-मोड ईडीएफए हैं; कोई व्यावसायिक रूप से व्यवहार्य मल्टी-मोड EDFA उत्पाद नहीं हैं। सिंगल-मोड ईडीएफए विशेष रूप से सिंगल-मोड फाइबर सिस्टम के लिए डिज़ाइन किए गए हैं, जो सिंगल-मोड फाइबर की कम-नुकसान विशेषताओं से मेल खाते हैं। वे मुख्य रूप से लंबी दूरी के ऑप्टिकल ट्रांसमिशन के लिए उपयोग किए जाते हैं और दूरसंचार और लंबी दूरी के डेटा सेंटर ट्रांसमिशन में मुख्य घटकों के रूप में काम करते हैं। मल्टी-मोड फाइबर केवल उच्च ट्रांसमिशन हानि और मल्टीपाथ फैलाव के साथ लगभग 100 मीटर की छोटी दूरी के ट्रांसमिशन के लिए उपयुक्त है। कम दूरी के परिदृश्यों में मुआवजे के लाभ के लिए, ईडीएफए के बजाय छोटे अर्धचालक ऑप्टिकल एम्पलीफायरों (एसओए) को प्राथमिकता दी जाती है।
Q3: क्या तरंग दैर्ध्य रेंज EDFA प्रदर्शन को प्रभावित करती है?
उ3: हां, तरंगदैर्घ्य ईडीएफए प्रदर्शन को प्रभावित करता है। ईडीएफए मुख्य रूप से सी-बैंड और एल-बैंड में काम करते हैं, जो लगभग 1550 एनएम पर केंद्रित होते हैं। डिज़ाइन की गई सीमा के भीतर, वे सपाट लाभ और कम शोर प्रदान करते हैं; सीमा से परे, लाभ कम हो जाता है और शोर बढ़ जाता है। ईडीएफए प्रदर्शन सुनिश्चित करने के लिए, कृपया सुनिश्चित करें कि एम्पलीफायर की तरंग दैर्ध्य रेंज सिस्टम आवश्यकताओं से मेल खाती है।
-
