1. 840nm 20mW SLED ब्रॉडबैंड लाइट सोर्स का परिचय
2. तकनीकी विशिष्टताएँ
3. उत्पाद सुविधाएँ
4. विशिष्ट अनुप्रयोग
5. मानक सहायक उपकरण
6. सुरक्षित संचालन गाइड
7. आदेश देने की जानकारी
8. डेटाशीट और टेस्टशीट
9. कोटेशन और भुगतान की शर्तें
10. नेतृत्व समय
11. संचालन नोट्स और रखरखाव
12. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

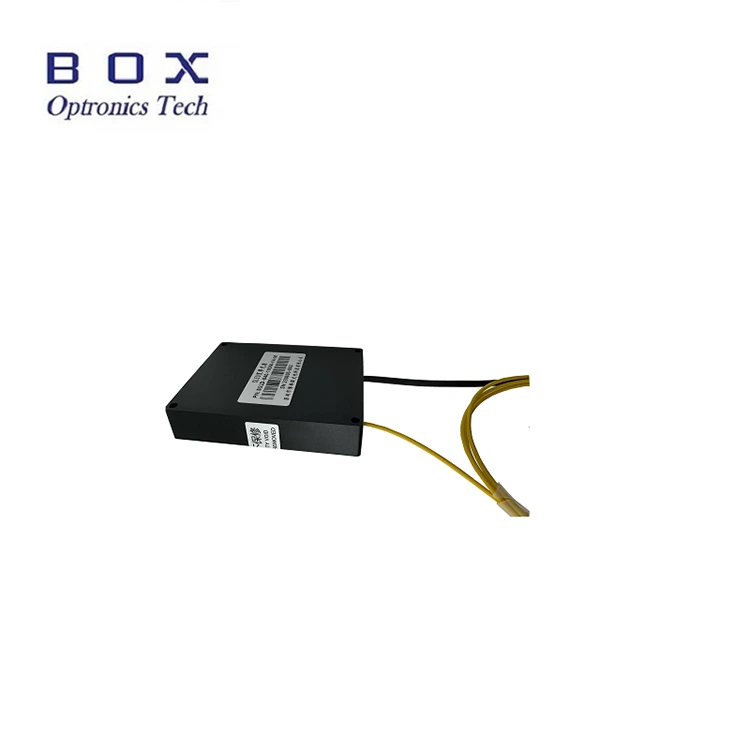

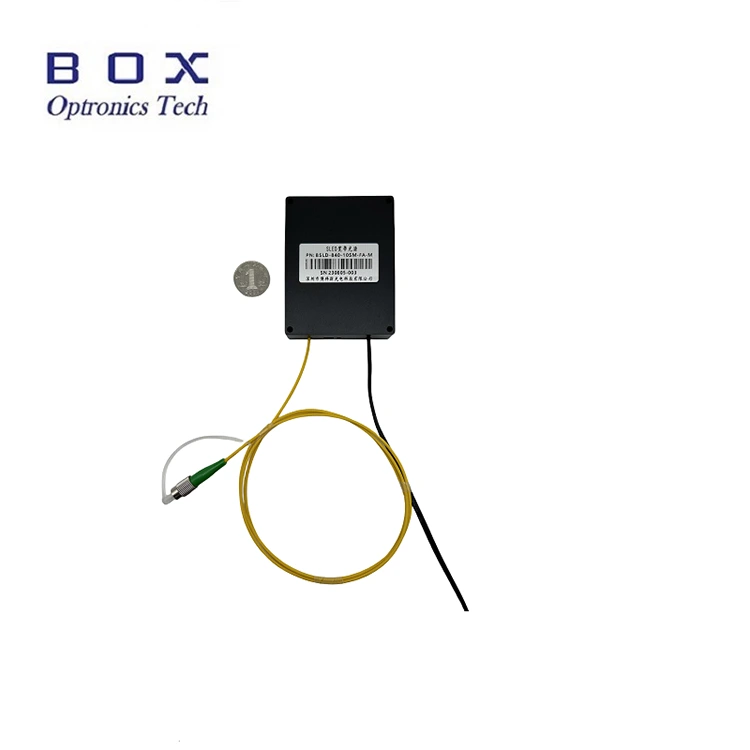

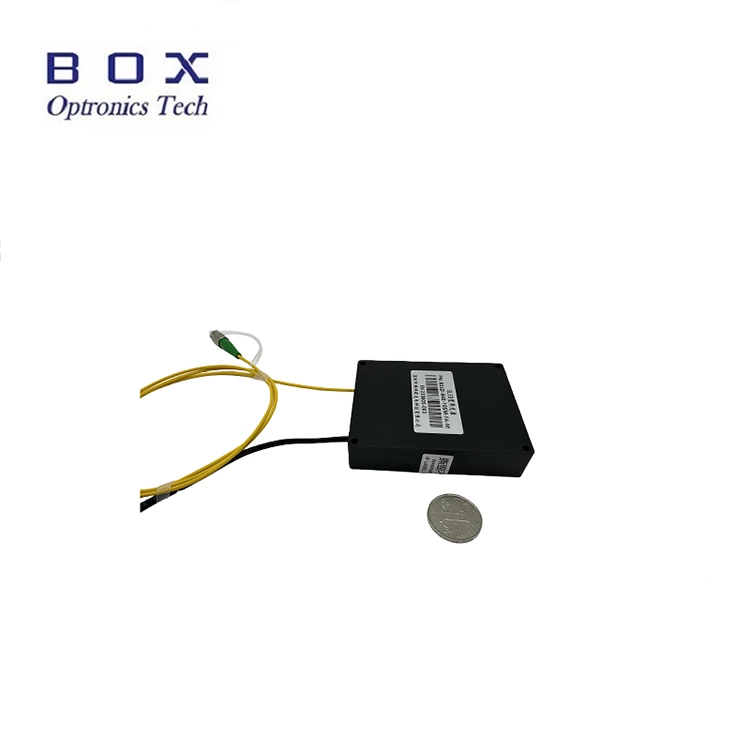

यह एक 840nm 20mW SLED ब्रॉडबैंड लाइट स्रोत है जो सुपरल्यूमिनसेंट डायोड तकनीक को अपनाता है, जिसमें 20mW से अधिक आउटपुट पावर, 45nm से अधिक -3dB बैंडविड्थ, फ्लैट स्पेक्ट्रम, कम तरंग और उत्कृष्ट दीर्घकालिक स्थिरता है। यह औद्योगिक और चिकित्सा एकीकरण के लिए संचार इंटरफेस और निगरानी सॉफ्टवेयर के साथ बेंचटॉप और मॉड्यूलर कॉन्फ़िगरेशन का समर्थन करता है। औद्योगिक ओसीटी, फाइबर सेंसिंग और मेडिकल इमेजिंग के लिए उपयुक्त। कृपया रेटेड वोल्टेज के साथ उपयोग करें, तापमान और आर्द्रता को नियंत्रित करें, अच्छी गर्मी अपव्यय सुनिश्चित करें, आउटपुट अधिभार और संदूषण से बचें।
|
पैरामीटर |
इकाई |
मान |
टिप्पणियाँ |
|
ऑपरेटिंग तरंग दैर्ध्य |
एनएम |
840 |
±20 |
|
बिजली उत्पादन |
मेगावाट |
न्यूनतम.20 |
840एनएम |
|
-3dB बैंडविड्थ |
एनएम |
न्यूनतम.45/प्रकार.48 |
|
|
अल्पकालिक स्थिरता |
डीबी |
≤±0.02/15 मिनट |
|
|
दीर्घकालिक स्थिरता |
डीबी |
≤±0.05/8 घंटे |
|
|
ऑप्टिकल आइसोलेटर |
डीबी |
बिना |
मॉड्यूल |
|
पिगटेल फाइबर |
- |
सीएस780 |
एफसी/एपीसी |
|
संचार इंटरफेस |
- |
टच स्क्रीन/डीबी9 महिला(आरएस485) |
बेंचटॉप |
|
- |
डीबी9 महिला(आरएस485) |
मॉड्यूल |
|
|
बिजली की आपूर्ति |
- |
एसी 110~240V, <30W |
बेंचटॉप |
|
- |
5VDC या 12VDC, <15W |
मॉड्यूल |
|
|
DIMENSIONS |
मिमी |
195(डब्ल्यू)×220(डी)×120(एच) |
बेंचटॉप |
|
मिमी |
70(डब्ल्यू)×90(डी)×18(एच) |
मॉड्यूल |
|
|
परिचालन तापमान |
℃ |
-5 ~ +55 |
|
|
परिचालन आर्द्रता |
% |
0~70% |
|
● निम्न वर्णक्रमीय तरंग;
● 20mW उच्च आउटपुट पावर;
● आसान एकीकरण के लिए संचार निगरानी के साथ मॉड्यूल/बेंचटॉप दोहरी कॉन्फ़िगरेशन;
● विभिन्न ऑप्टिकल सिस्टम में फिट होने के लिए एसएम/पीएम फाइबर अनुकूलन का समर्थन करता है।
● औद्योगिक ओसीटी;
● नेत्र संबंधी OCT;
● फाइबर डिवाइस अंशांकन और निष्क्रिय घटक परीक्षण प्रणाली।

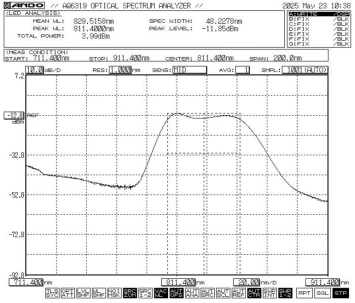

● विशिष्ट स्पेक्ट्रम: -3डीबी बैंडविड्थ न्यूनतम.45/टाइप.48

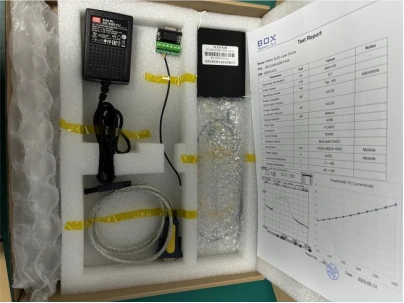

● मानक सहायक उपकरण
|
|
सामान |
मात्रा |
|
1 |

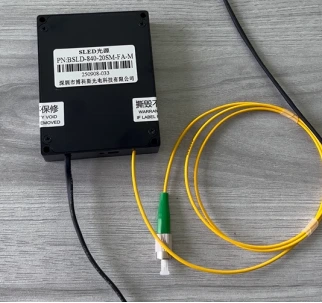

SLED प्रकाश स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डेटा केबल |
1 |
|
3 |
ग्रीन पोर्ट केबल |
1 |
|
4 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
5 |
उत्पाद परीक्षण रिपोर्ट |
1 |
स्टेप 1।अनपैकिंग: असेंबली से पहले, जांच लें कि एसएलईडी लाइट सोर्स मॉड्यूल, यूएसबी डेटा केबल, ग्रीन पोर्ट केबल, पावर एडॉप्टर, टेस्ट रिपोर्ट आदि सहित सभी सहायक उपकरण पूरे हैं या नहीं।
चरण दो।बिजली की आपूर्ति: डीसी स्विचिंग बिजली की आपूर्ति या एक विनियमित बिजली की आपूर्ति से जुड़ा हुआ है जो उनकी बिजली आपूर्ति आवश्यकताओं को पूरा करता है। केवल मूल मिलान वाले पावर एडाप्टर (DC5V या DC12V) का उपयोग करें। अनुचित पावर एडॉप्टर प्रकाश स्रोत को नुकसान पहुंचा सकते हैं। (पावर एडॉप्टर स्थानीय वोल्टेज मानकों के अनुसार आपूर्ति किया गया है।)
चरण3.कनेक्टिंग आउटपुट फाइबर: फाइबर कनेक्टर या फ्लैंज पर डस्ट कैप खोलें, फाइबर के अंत चेहरे की जांच करें, और यह पुष्टि करने के बाद कि कोई प्रदूषण और क्षति नहीं है, परीक्षण के लिए फाइबर को कनेक्ट करें या डिवाइस या पावर मीटर में फाइबर को स्प्लिस करें।
Setp4.होस्ट कंप्यूटर से कनेक्ट करें: 840nm 20mW SLED ब्रॉडबैंड लाइट स्रोत और कंप्यूटर को कनेक्ट करने के लिए ग्रीन पोर्ट केबल और USB-RS485 DB9 डेटा केबल का उपयोग करें; USB-RS485 सीरियल पोर्ट डेटा केबल की पहचान करने के लिए कंप्यूटर को पहले एक समर्पित सीरियल पोर्ट ड्राइवर स्थापित करना होगा, अन्यथा होस्ट कंप्यूटर सॉफ़्टवेयर और प्रकाश स्रोत मॉड्यूल को सही ढंग से कनेक्ट और संचारित नहीं किया जा सकता है। कृपया ड्राइवर के लिए बॉक्स ऑप्ट्रोनिक्स से पूछें।
चरण5.नियंत्रण सॉफ्टवेयर: बॉक्स ऑप्ट्रोनिक्स 840nm 20mW SLED ब्रॉडबैंड लाइट सोर्स के LD करंट और LD तापमान को नियंत्रित करने के लिए सीरियल कमांड या पीसी सॉफ्टवेयर प्रदान करता है। सही पोर्ट चुनें, करंट और तापमान सेट करें, फिर ओपन बटन पर क्लिक करें। (क्षति को रोकने के लिए, प्रारंभिक ऑपरेशन में ड्राइव करंट को धीरे-धीरे बढ़ाएं। तुरंत पूरा करंट न लगाएं।)
चरण 6.उपयोग के बाद, बंद करें बटन पर क्लिक करें, बिजली की आपूर्ति बंद करें और फाइबर कनेक्शन काट दें।
|
एसएलडी स्रोत |
वेवलेंथ |
बिजली उत्पादन |
-3dB बैंडविड्थ |
फाइबर प्रकार |
योजक |
आयाम |
वोल्टेज |
|
बीएसएलडी |
-XXX |
-XX |
-XX |
XX |
-XX |
-एक्स |
(एक्स) |
|
एसएलडी लेजर स्रोत |
840: 840एनएम |
20: 20 मेगावाट |
5: 50 एनएम |
एसएम: सीएस780 |
एफए: एफसी/एपीसी |
एम: मॉड्यूल बी: बेंचटॉप |
डिफ़ॉल्ट: 5VDC एच: 12वीडीसी |
उदाहरण: बीएसएलडी-840-205एसएम-एफए-एम
(ऑर्डर जानकारी: 840एनएम 20एमडब्ल्यू एसएलईडी ब्रॉडबैंड लाइट सोर्स, -3डीबी बैंडविड्थ लगभग 50एनएम, एसएम सीएस 780 फाइबर, मॉड्यूल पैकेज के साथ)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स EXW का उपयोग करने का सुझाव देता है। हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया उत्पादों के लिए शिपिंग लागत का पूर्व भुगतान करें।
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि स्टॉक में कुछ है, तो इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● धूल संचय और अंत-चेहरे की क्षति को रोकने के लिए फाइबर कनेक्टर्स को बार-बार प्लग/अनप्लग करने से बचें।
● फ़ाइबर कनेक्टर को लिंट-फ़्री वाइप से साफ़ करें और कनेक्शन से पहले फ़ाइबर एंड-फ़ेस डिटेक्टर से निरीक्षण करें। सिरे पर जलने से बचने के लिए हमेशा फाइबर को बिना बिजली के कनेक्ट/डिस्कनेक्ट करें। अप्रयुक्त कनेक्टर्स को डस्ट कैप से ढकें।
● उपकरण को सूखे, नमी रहित वातावरण में रखें।
खरीद से 1 वर्ष के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन। 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
मुफ़्त वारंटी अवधि के दौरान, उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली खराबी के लिए मुफ़्त मरम्मत या प्रतिस्थापन सेवाएँ प्रदान की जाएंगी। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में वारंटी अवधि के भीतर मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार रखता है:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या पर्यावरणीय प्रभावों से होने वाली क्षति।
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
