1. का परिचय सी-बैंड एएसई ब्रॉडबैंड लाइट सोर्स
2. तकनीकी विशेष विवरण
3. उत्पाद सुविधाएँ
4. विशिष्ट अनुप्रयोग

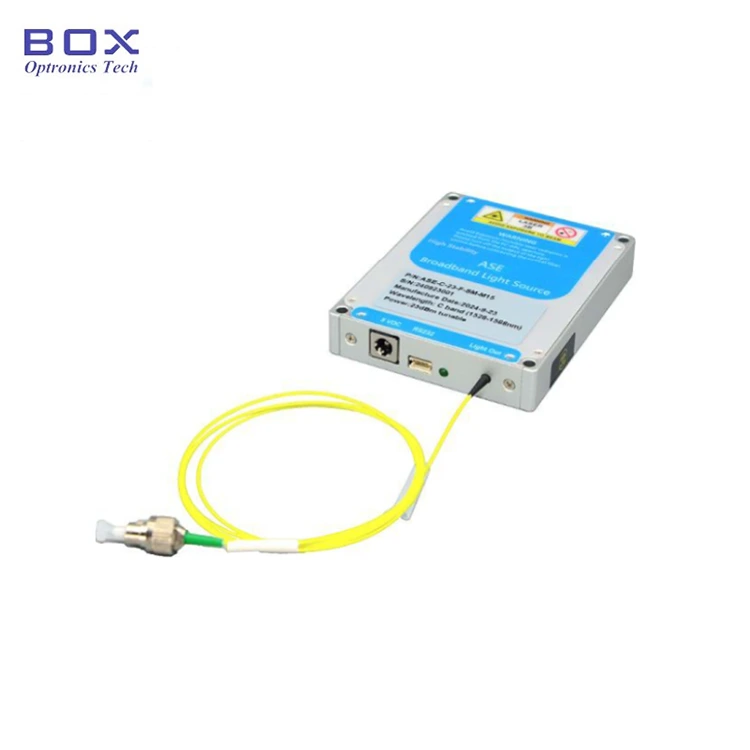

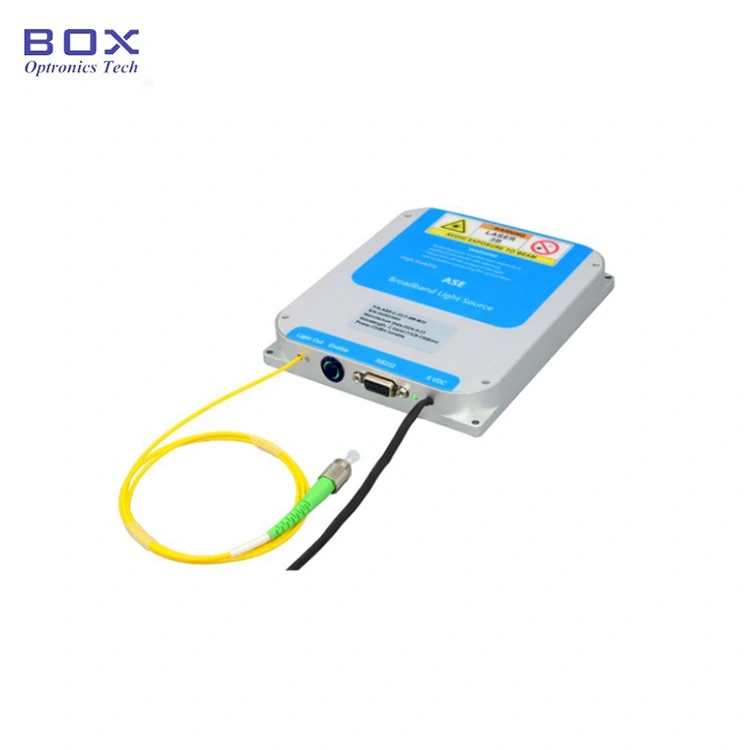

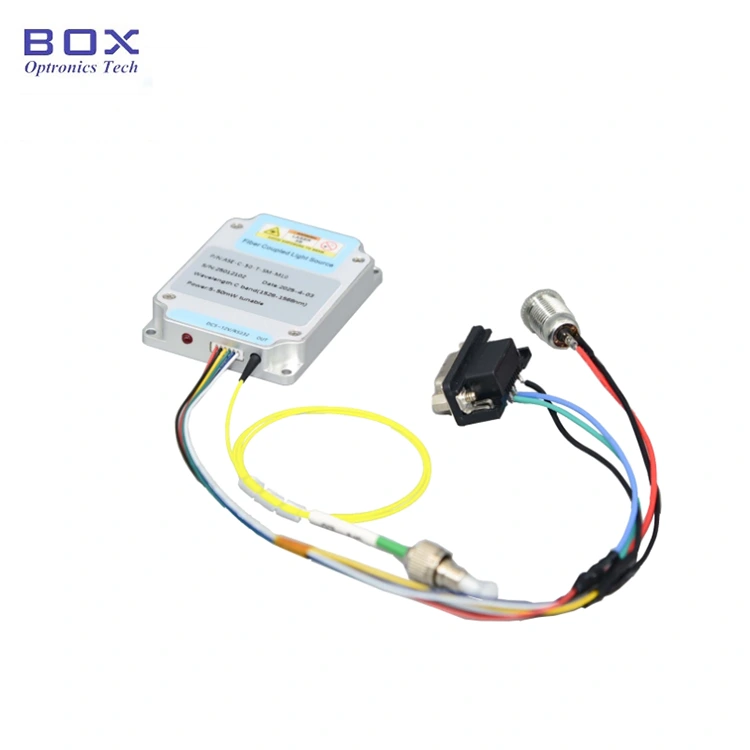

5. उत्पाद विवरण
6. ऑपरेशन चरण
7. आदेश देने की जानकारी
8. डेटाशीट और टेस्टशीट
9. कोटेशन की शर्तें और भुगतान
10. नेतृत्व समय
11. ऑपरेशन नोट्स और रख-रखाव
12. गुणवत्ता आश्वासन और बिक्री के बाद सेवा
यह एएसई ब्रॉडबैंड प्रकाश स्रोत एक का है असंगत प्रकाश स्रोत, जो एक द्वारा उत्पन्न सहज उत्सर्जन है सेमीकंडक्टर लेजर-पंप एर्बियम-डॉप्ड क्वार्ट्ज फाइबर। वर्णक्रमीय चपटापन प्रौद्योगिकी ब्रॉडबैंड फ्लैट स्पेक्ट्रा प्राप्त करती है, और तरंग दैर्ध्य सी बैंड को कवर करती है, और वर्णक्रमीय समतलता <2dB, एसएम फाइबर या पीएम फाइबर के माध्यम से हासिल की गई आउटपुट, कई-स्तरीय पावर विकल्प, फाइबर ऑप्टिक सेंसिंग अनुप्रयोगों के लिए उपयुक्त।
|
वस्तु |
इकाई |
मान |
टिप्पणियाँ |
||||||
|
वर्णक्रमीय श्रेणी |
एनएम |
1528~1569 |
|
||||||
|
बिजली उत्पादन |
मेगावाट |
10 |
20 |
50 |
100 |
200 |
400 |
500 |
|
|
पावर वर्णक्रमीय घनत्व |
डीबीएम/एनएम |
-6 |
-3 |
1 |
4 |
7 |
10 |
11 |
|
|
पावर विनियमन रेंज |
- |
10%~100% |
वैकल्पिक |
||||||
|
वर्णक्रमीय समतलता |
डीबी |
≤2 (10~200mW); ≤3 (400~500mW) |
|
||||||
|
वर्णक्रमीय तरंग |
डीबी |
≤0.1 |
|
||||||
|
आउटपुट अलगाव |
डीबी |
≥35 |
|
||||||
|
शक्ति अस्थिरता |
डीबी |
≤±0.02 (15 मिनट); |
≤±0.5%; ≤±1.2% |
||||||
|
ध्रुवीकरण की स्थिति |
- |
यादृच्छिक |
रैखिक ध्रुवीकरण |
|
|||||
|
प्रति |
डीबी |
≤0.2 |
≥23 |
|
|||||
|
पिगटेल फाइबर |
- |
एसएमएफ-28 |
पीएम1550 |
एफसी/एपीसी |
|||||
|
संचार इंटरफेस |
- |
टच स्क्रीन/DB9 महिला (आरएस232) |
बेंचटॉप |
||||||
|
डीबी9 महिला (आरएस232) |
मॉड्यूल |
||||||||
|
बिजली की आपूर्ति |
- |
एसी 110~240V, <30W |
बेंचटॉप |
||||||
|
डीसी 5वी, <15डब्ल्यू |
मॉड्यूल |
||||||||
|
DIMENSIONS |
मिमी |
260(डब्ल्यू)×280(डी)×120(एच) |
बेंचटॉप |
||||||
|
150(डब्ल्यू)×125(डी)×20(एच) |
मॉड्यूल |
||||||||
|
10~200mW:70(W)×90(D)×15(H) |
एसएम वैकल्पिक |
||||||||
|
परिचालन तापमान |
℃ |
-5 ~ +55 |
|
||||||
|
परिचालन आर्द्रता |
℃ |
0~70% |
|
||||||
● उच्च स्थिरता आउटपुट;
● समतल स्पेक्ट्रम;
● डीबी9 आसान एकीकरण के लिए महिला (आरएस232) संचार।
● फाइबर ऑप्टिक संवेदन;
● मेडिकल इमेजिंग;
● दूरसंचार;
● ऑप्टिकल डिवाइस परीक्षण.

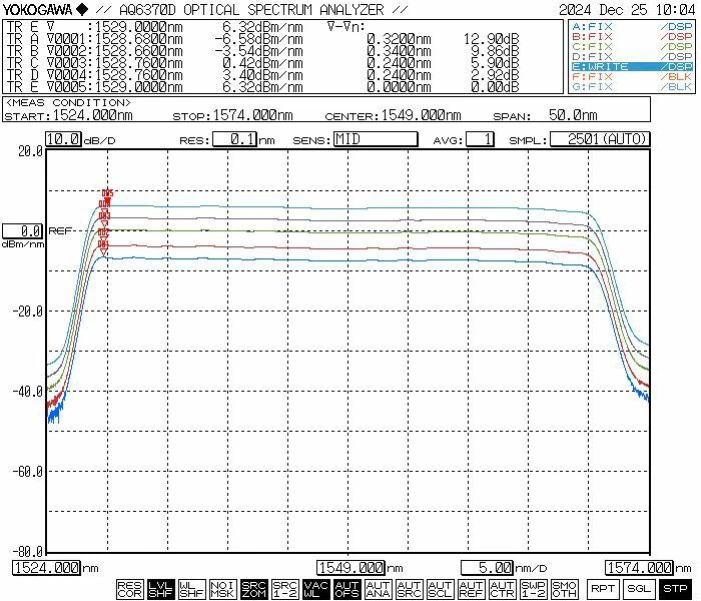

● विशिष्ट स्पेक्ट्रम:
● मानक सहायक उपकरण
|
|
सामान |
मात्रा |
|
1 |
एएसई प्रकाश स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
डेटा केबल |
1 |
|
3 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
4 |
उत्पाद परीक्षण रिपोर्ट |
1 |
|
5 |
चालन नियम - पुस्तक |
1 |
चरण 1. अनपैकिंग और असेंबली: कृपया असेंबली से पहले जांच लें कि सहायक उपकरण पूरे हैं या नहीं।
चरण दो। कनेक्टिंग फ़ाइबर जंपर्स: खुला फ़ाइबर कनेक्टर या फ़्लैंज पर डस्ट कैप, फ़ाइबर के अंतिम भाग की जाँच करें, और फ़ाइबर को कनेक्ट करें या फ़ाइबर को परीक्षण किए जाने वाले उपकरण या बिजली मीटर से जोड़ें यह पुष्टि करने के बाद कि कोई प्रदूषण या क्षति नहीं है।
चरण3. पावर एडाप्टर और सीरियल केबल को कनेक्ट करना: प्रकाश स्रोत मॉड्यूल और पावर एडाप्टर को कनेक्ट करें; कनेक्ट करें प्रकाश स्रोत मॉड्यूल और USB-RS232 सिग्नल केबल वाला कंप्यूटर। (नोट: द कंप्यूटर को पहले सीरियल पोर्ट ड्राइवर स्थापित करना होगा। ड्राइवर मिल सकता है सीडी-रोम पर या बॉक्स ऑप्ट्रोनिक्स कंपनी से प्राप्त किया गया।)

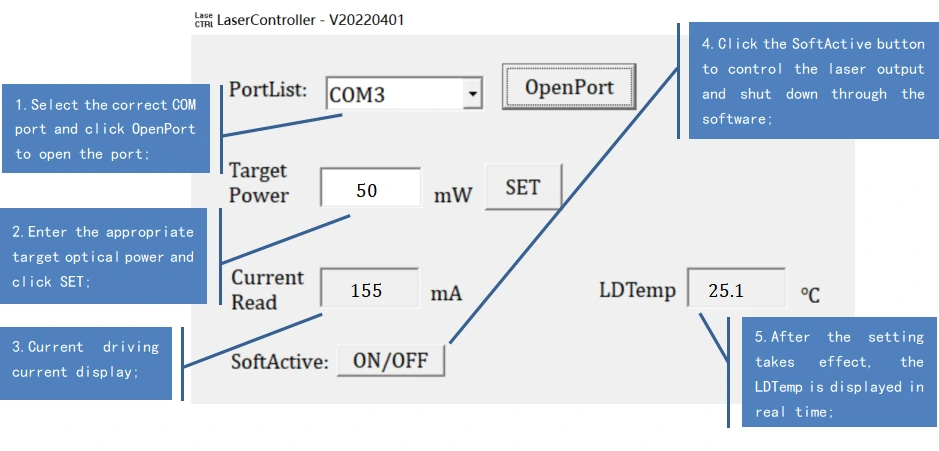

Setp4. उपयोग: प्रकाश स्रोत खोलें सक्रियण स्विच; प्रकाश स्रोत आउटपुट सूचक प्रकाश चालू है, और वहाँ है ऑप्टिकल पावर आउटपुट। इस समय, कार्यशील धारा और ऑप्टिकल पावर मूल्य अंतिम शटडाउन पर होस्ट कंप्यूटर द्वारा निर्धारित पैरामीटर हैं। वे हो सकते हैं होस्ट कंप्यूटर सॉफ़्टवेयर में संशोधित और सहेजा गया (केवल मॉडल संस्करण के लिए)। समायोज्य शक्ति के साथ)।
चरण5. उपयोग के बाद: बंद करें पर क्लिक करें बटन, बिजली की आपूर्ति बंद करें, और फाइबर कनेक्शन काट दें।
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
शक्ति समायोज्य (वैकल्पिक) |
आयाम |
|
एएसई |
-XXXX |
-XX |
-XX |
-टी |
-एक्स |
|
एएसई प्रकाश स्रोत |
सी:सी-बैंड |
10 :10mW 20:20 मेगावाट 30:30 मेगावाट 50:50 मेगावाट 1H:100mW 2H:200mW 4H:400mW 5H:500mW |
एसएम:एसएमएफ-28 अपराह्न:PM1550 |
टी:साथ में |
एम15:मॉड्यूल एम20:मॉड्यूल बी:बेंचटॉप |
उदाहरण के लिए: ASE-C-50-SM-T-M
(ऑर्डर जानकारी: सी-बैंड एएसई ब्रॉडबैंड लाइट सोर्स, 50mW आउटपुट पावर, एसएम फाइबर के साथ, पावर एडजस्टेबल, मॉड्यूल पैकेज)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
(3)अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10-15 कार्य दिवस लगते हैं। (अगर वहाँ हैं कुछ स्टॉक में हैं, इसे तेजी से भेजा जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● फ़ाइबर ऑप्टिक को बार-बार प्लग और अनप्लग करने की अनुशंसा नहीं की जाती है आउटपुट सिरे पर कनेक्टर। इससे धूल से होने वाले संदूषण से बचने में मदद मिलती है सम्मिलन हानि में वृद्धि या कनेक्टर का अंतिम भाग जलने का कारण बनता है।
● प्रारंभ करते समय, पहले पुष्टि करें कि पावर स्विच और कुंजी स्विच बंद हैं, फिर बिजली कनेक्ट करें। शट डाउन करते समय सबसे पहले बंद करें कुंजी स्विच; स्थिति सूचक लाइट बुझ जाने के बाद, बिजली काट दें। करो जब प्रकाश स्रोत चल रहा हो तो सीधे बिजली न काटें।
● कम आउटपुट पावर वाले एएसई ब्रॉडबैंड प्रकाश स्रोत मॉडल के लिए 200 मेगावाट से अधिक, आउटपुट फाइबर कनेक्टर को अन्य सिंगल-मोड से जोड़ा जा सकता है एक हटाने योग्य एडाप्टर (फाइबर निकला हुआ किनारा) के माध्यम से फाइबर डिवाइस। हालाँकि, यदि अंत चेहरा फ़ाइबर कनेक्टर का दूषित हिस्सा जलने से क्षति के प्रति अत्यधिक संवेदनशील है जब लेज़र सक्रिय होता है—भले ही लेज़र की शक्ति बहुत कम हो। इसलिए, फ़ाइबर कनेक्टर को कनेक्ट करने से पहले, आपको विशेष फ़ाइबर का उपयोग करना होगा अंतिम चेहरे को अच्छी तरह से साफ करने के लिए सफाई उपकरण। इसके अतिरिक्त, फाइबर का उपयोग करें अंत-चेहरा निरीक्षक सतह की सावधानीपूर्वक जांच करेगा, यह सुनिश्चित करते हुए कि यह पूरी तरह से है फाइबर के माध्यम से कनेक्शन बनाने से पहले धूल और दूषित पदार्थों से मुक्त निकला हुआ किनारा फ़ाइबर कनेक्टर की सफ़ाई, निरीक्षण और कनेक्शन के दौरान, आपको यह सुनिश्चित करना होगा कि प्रकाश स्रोत निष्क्रिय अवस्था में है; संख्या के अंतर्गत किन परिस्थितियों में ये ऑपरेशन प्रकाश स्रोत के रहते हुए किए जाने चाहिए प्रकाश उत्सर्जित करना. एक बार उपयोग पूरा हो जाने पर और कनेक्टर काट दिया गया है अन्य फाइबर घटकों से, आपको तुरंत फाइबर कनेक्टर को कवर करना होगा एक सुरक्षात्मक धूल टोपी के साथ.
● 200 मेगावाट या की आउटपुट पावर वाले ब्रॉडबैंड एएसई प्रकाश स्रोत मॉडल उच्चतर में एफसी/एपीसी कनेक्टर के साथ समाप्त आउटपुट पिगटेल की सुविधा हो सकती है। हालाँकि, यह कनेक्टर पूरी तरह से उपयोगकर्ता द्वारा शुरू की गई आउटपुट पावर के लिए है मॉनिटरिंग (एक ऑप्टिकल पावर मीटर से कनेक्ट करके) या एक के साथ इंटरफेसिंग के लिए लेजर आउटपुट को मुक्त स्थान में निर्देशित करने के लिए एफसी-टर्मिनेटेड फाइबर कोलिमेटर। यह इसे सीधे तौर पर जोड़ने के लिए फ्लैंज एडॉप्टर का उपयोग न करने की दृढ़ता से सलाह दी जाती है अन्य उपयोगकर्ता-स्वामित्व वाले फाइबर या उपकरणों के पिगटेल के साथ कनेक्टर; ऐसा करना फाइबर कनेक्टर और दोनों को नुकसान पहुंचाने का एक महत्वपूर्ण जोखिम है एम्पलीफायर इकाई ही. यदि अन्य तंतुओं के साथ अंतर्संबंध की आवश्यकता है, तो यह है फ़्यूज़न स्प्लिसिंग का उपयोग करने की अनुशंसा की गई; इसके अलावा, सुनिश्चित करें कि के प्रकार जुड़े हुए फाइबर परस्पर संगत हैं।
● कृपया नमी, धूल और जंग के प्रति सावधानी बरतें; इसे किसी सूखी जगह पर संग्रहित करें।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
