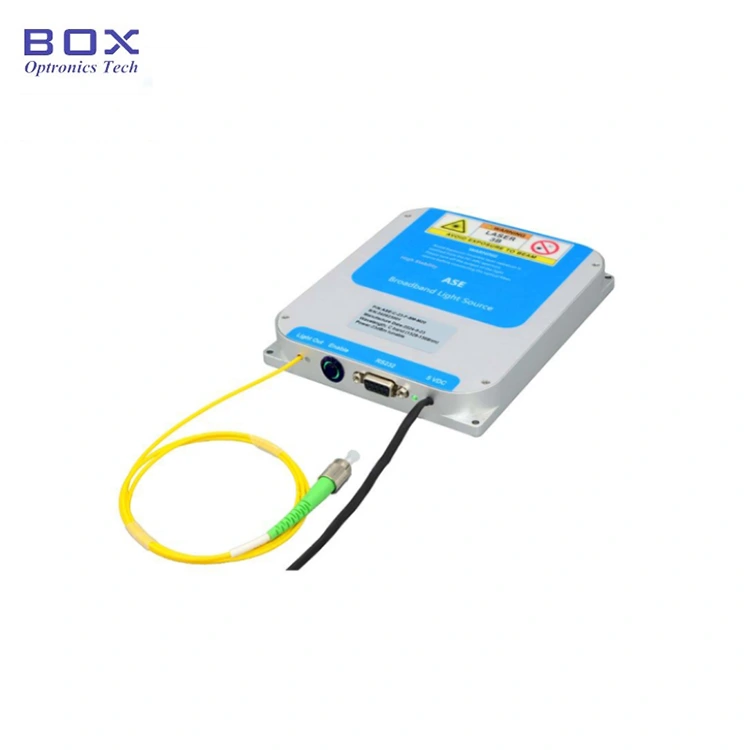

यह एक एल-बैंड एएसई ब्रॉडबैंड लाइट सोर्स है एल-बैंड तरंग दैर्ध्य रेंज (1567~1603एनएम) में स्थिर, 10~200mW उच्च-शक्ति प्रकाश स्रोत। उच्च परिशुद्धता अनुप्रयोगों के लिए डिज़ाइन किया गया, यह एक व्यापक स्पेक्ट्रम प्रदान करता है कम शोर वाला आउटपुट, जो इसे ऑप्टिकल संचार, फाइबर सेंसिंग आदि के लिए आदर्श बनाता है चिकित्सा इमेजिंग.
|
वस्तु |
इकाई |
मान |
टिप्पणियाँ |
|||||
|
वर्णक्रमीय श्रेणी |
एनएम |
1567~1603 |
|
|||||
|
बिजली उत्पादन |
मेगावाट |
10, |
20 |
50 |
100 |
200 |
|
|
|
पावर वर्णक्रमीय घनत्व |
डीबीएम/एनएम |
≥-6, |
≥-3 |
≥1 |
≥4 |
≥7 |
|
|
|
पावर विनियमन रेंज |
- |
10%~100% |
वैकल्पिक |
|||||
|
वर्णक्रमीय समतलता |
डीबी |
≤2.5 (टाइप), ≤3 (अधिकतम) |
|
|||||
|
आउटपुट अलगाव |
डीबी |
≥35 |
|
|||||
|
शक्ति अस्थिरता |
डीबी |
≤±0.02 (15 मिनट); |
≤±0.5%; ≤±1.2% |
|||||
|
प्रति |
डीबी |
≤0.2 |
≥23 |
|
||||
|
पिगटेल फाइबर |
- |
एसएमएफ-28 |
पीएम1550 |
एफसी/एपीसी |
||||
|
संचार इंटरफेस |
- |
टच स्क्रीन/DB9 महिला (आरएस232) |
बेंचटॉप |
|||||
|
डीबी9 महिला (आरएस232) |
मॉड्यूल |
|||||||
|
बिजली की आपूर्ति |
- |
एसी 110~240V, <30W |
बेंचटॉप |
|||||
|
डीसी 5वी, <15डब्ल्यू |
मॉड्यूल |
|||||||
|
DIMENSIONS |
मिमी |
255(डब्ल्यू)×285(डी)×115(एच) |
बेंचटॉप |
|||||
|
150(डब्ल्यू)×125(डी)×20(एच) |
मॉड्यूल |
|||||||
|
70(डब्ल्यू)×90(डी)×15(एच) |
मॉड्यूल |
|||||||
|
परिचालन तापमान |
℃ |
-5 ~ +55 |
|
|||||
|
परिचालन आर्द्रता |
℃ |
0~70% |
|
|||||
● वर्णक्रमीय समतलता ≤2.5dB;
● 10/20/50/100/200mW आउटपुट पावर, 10~100% समायोज्य;
● डीबी9 आसान एकीकरण के लिए महिला (आरएस232) संचार।
1. उत्पाद अनुप्रयोग-एल-बैंड एएसई ब्रॉडबैंड प्रकाश स्रोत
● ऑप्टिकल फाइबर संवेदन;
● मेडिकल इमेजिंग;
● ऑप्टिकल फाइबर संचार.

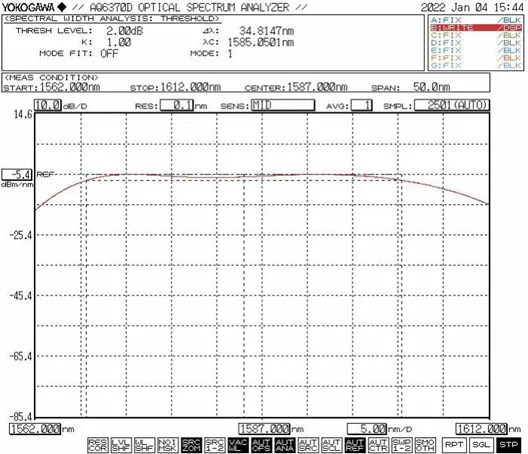

● विशिष्ट स्पेक्ट्रम
● मानक सहायक उपकरण
|
|
सामान |
मात्रा |
|
1 |
एएसई प्रकाश स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डेटा केबल |
1 |
|
3 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
4 |
उत्पाद परीक्षण रिपोर्ट |
1 |
|
5 |
चालन नियम - पुस्तक |
1 |
चरण 1. अनपैकिंग और असेंबली: कृपया जांचें कि सहायक उपकरण पूरे हैं या नहीं
असेंबली से पहले.
चरण 2. फ़ाइबर जंपर्स को कनेक्ट करना: खोलें फ़ाइबर कनेक्टर या फ़्लैंज पर डस्ट कैप, फ़ाइबर के अंतिम भाग की जाँच करें, और फ़ाइबर को कनेक्ट करें या फ़ाइबर को परीक्षण किए जाने वाले उपकरण या बिजली मीटर से जोड़ें यह पुष्टि करने के बाद कि कोई प्रदूषण या क्षति नहीं है।
चरण 3. पावर एडॉप्टर को कनेक्ट करना और सीरियल केबल: प्रकाश स्रोत मॉड्यूल और पावर एडाप्टर को कनेक्ट करें; कनेक्ट करें प्रकाश स्रोत मॉड्यूल और USB-RS232 सिग्नल केबल वाला कंप्यूटर। (नोट: कंप्यूटर को पहले सीरियल पोर्ट ड्राइवर स्थापित करना होगा। ड्राइवर हो सकता है सीडी-रोम पर पाया गया या बॉक्स ऑप्ट्रोनिक्स कंपनी से प्राप्त किया गया।)

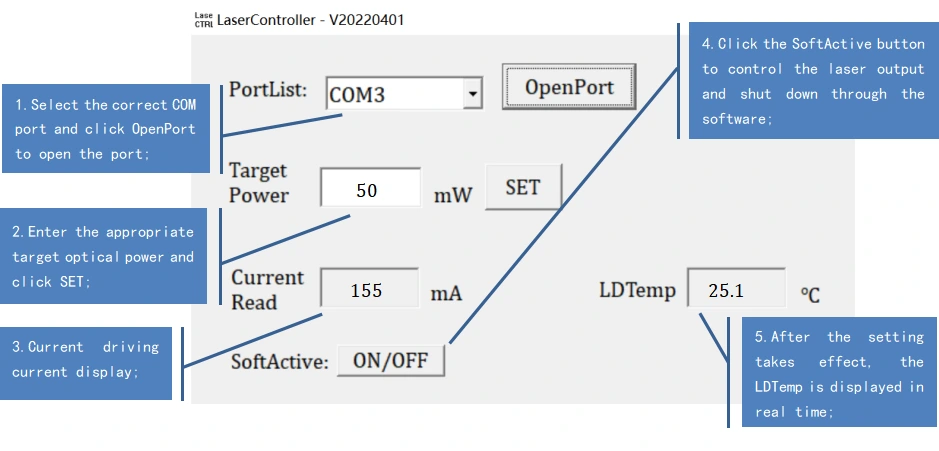

Setp4.उपयोग: प्रकाश स्रोत खोलें सक्रियण स्विच; प्रकाश स्रोत आउटपुट सूचक प्रकाश चालू है, और वहाँ है ऑप्टिकल पावर आउटपुट। इस समय, कार्यशील धारा और ऑप्टिकल पावर मूल्य अंतिम शटडाउन पर होस्ट कंप्यूटर द्वारा निर्धारित पैरामीटर हैं। वे हो सकते हैं होस्ट कंप्यूटर सॉफ़्टवेयर में संशोधित और सहेजा गया (केवल मॉडल संस्करण के लिए)। समायोज्य शक्ति के साथ)।
चरण5. उपयोग के बाद: बंद करें बटन पर क्लिक करें, बिजली की आपूर्ति बंद करें और डिस्कनेक्ट करें फाइबर कनेक्शन.
|
नाम |
वर्णक्रमीय श्रेणी |
बिजली उत्पादन |
फाइबर प्रकार |
शक्ति समायोज्य |
आयाम |
|
एएसई |
-एल |
-XX |
-XX |
-XX |
-एक्स |
|
एएसई प्रकाश स्रोत |
एल:एल-बैंड |
10:10mW 20:20 मेगावाट 50:50 मेगावाट 1H:100mW 2H:200mW |
एसएम:एसएमएफ-28 अपराह्न:PM1550 |
(*टी:साथ) |
एम15 :मॉड्यूल एम20 :मॉड्यूल बी:बेंचटॉप |
उदाहरण के लिए: ASE-L-2H-SM-T-B
(ऑर्डर जानकारी: एल-बैंड एएसई ब्रॉडबैंड लाइट सोर्स, 200mW आउटपुट पावर, पावर एडजस्टेबल, एसएम फाइबर, बेंचटॉप पैकेज के साथ)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
(3)अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10-15 कार्य दिवस लगते हैं। (अगर वहाँ हैं कुछ स्टॉक में हैं, इसे तेजी से भेजा जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● फ़ाइबर ऑप्टिक को बार-बार प्लग और अनप्लग करने की अनुशंसा नहीं की जाती है आउटपुट सिरे पर कनेक्टर। इससे धूल से होने वाले संदूषण से बचने में मदद मिलती है सम्मिलन हानि में वृद्धि या कनेक्टर का अंतिम भाग जलने का कारण बनता है।
● प्रारंभ करते समय, पहले पुष्टि करें कि पावर स्विच और कुंजी स्विच बंद हैं, फिर बिजली कनेक्ट करें। शट डाउन करते समय सबसे पहले बंद करें कुंजी स्विच; स्थिति सूचक लाइट बुझ जाने के बाद, बिजली काट दें। करो जब प्रकाश स्रोत चल रहा हो तो सीधे बिजली न काटें।
● यदि आउटपुट फाइबर को दूसरे फाइबर से कनेक्ट करने की आवश्यकता है, तो यह है फ़्यूज़न स्पाइसर का उपयोग करने की अनुशंसा की जाती है.
● कृपया नमी, धूल और जंग के प्रति सावधानी बरतें; इसे किसी सूखी जगह पर संग्रहित करें।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
