1. का परिचय सी-बैंड लो फ्लैटनेस एएसई ब्रॉडबैंड लाइट सोर्स
2. तकनीकी विशेष विवरण
3. उत्पाद सुविधाएँ
4. विशिष्ट अनुप्रयोग
5. उत्पाद विवरण
6. ऑपरेशन चरण
7. आदेश देने की जानकारी
8. डेटाशीट और टेस्टशीट
9. कोटेशन की शर्तें और भुगतान
10. नेतृत्व समय
11. ऑपरेशन नोट्स और रख-रखाव
12. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

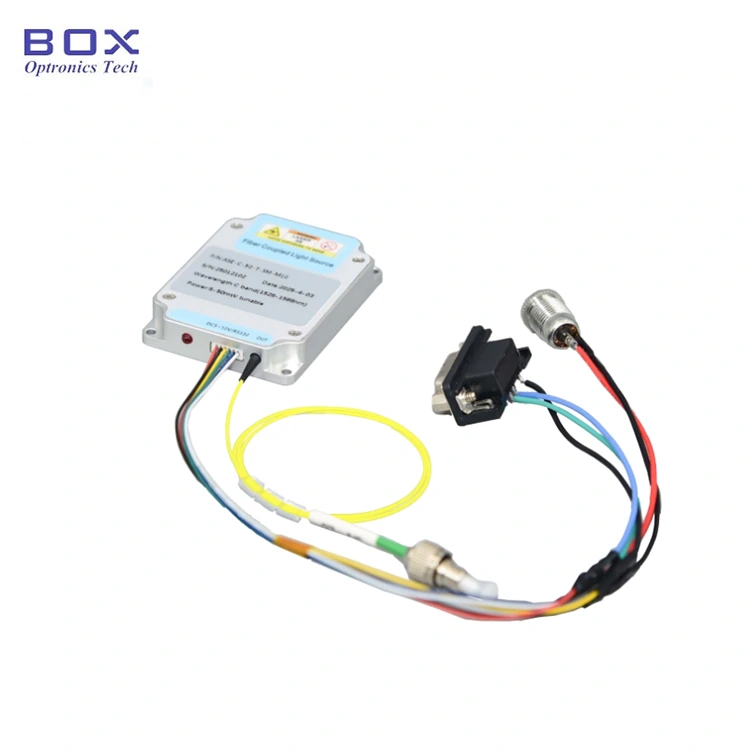

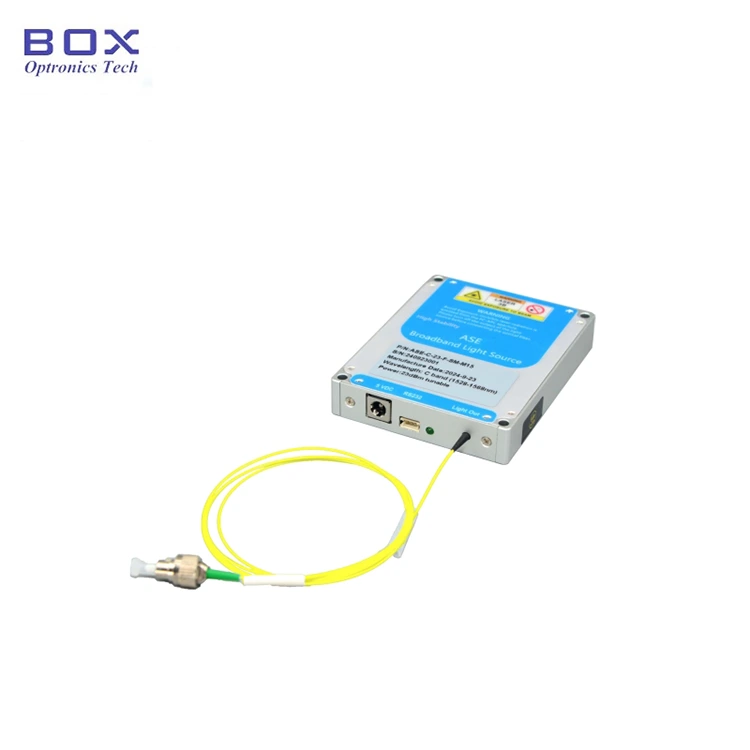

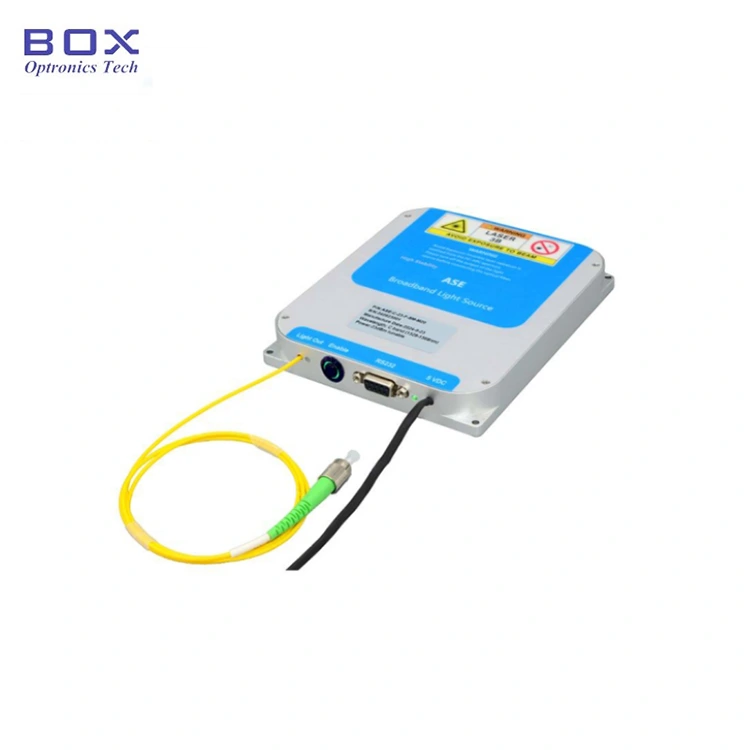

यह एक असंगत सी-बैंड लो फ़्लैटनेस एएसई है ब्रॉडबैंड प्रकाश स्रोत, जो एक द्वारा उत्पन्न स्वतःस्फूर्त उत्सर्जन है 1526 ~ 1566 एनएम वर्णक्रम के साथ, एर्बियम-डॉप्ड क्वार्ट्ज फाइबर में अर्धचालक लेजर कवरेज और 10/20/30/50mW आउटपुट पावर। सहायक उपकरण का पूरा सेट शामिल; उपयोगकर्ता मैनुअल प्रदान किया गया। यह फाइबर ऑप्टिक के लिए उपयुक्त है उपकरण परीक्षण, एफबीजी झंझरी उत्पादन, चिकित्सा इमेजिंग, आदि कृपया लें नमी, धूल और जंग के प्रति सावधानियां; इसे सूखे स्थान पर संग्रहित किया जाना चाहिए जगह.
|
वस्तु |
इकाई |
मान |
टिप्पणियाँ |
|||
|
वर्णक्रमीय श्रेणी |
एनएम |
1526~1566 |
±1nm |
|||
|
बिजली उत्पादन |
मेगावाट |
10 |
20 |
30 |
50 |
गैर-समायोज्य |
|
पावर वर्णक्रमीय घनत्व |
डीबीएम/एनएम |
-6 |
-3 |
1 |
3 |
|
|
वर्णक्रमीय समतलता |
डीबी |
≤7 |
|
|||
|
वर्णक्रमीय तरंग |
डीबी |
≤0.1 |
|
|||
|
आउटपुट अलगाव |
डीबी |
≥35 |
|
|||
|
शक्ति अस्थिरता |
डीबी |
≤±0.02 (15 मिनट); |
≤±0.5%; |
|||
|
ध्रुवीकरण की स्थिति |
- |
पूरी तरह से ध्रुवीकृत |
|
|||
|
प्रति |
डीबी |
≤0.2 |
|
|||
|
पिगटेल फाइबर |
- |
एसएमएफ-28 |
एफसी/एपीसी |
|||
|
संचार इंटरफेस |
- |
डीबी9 महिला (आरएस232) |
मॉड्यूल |
|||
|
बिजली की आपूर्ति |
- |
डीसी 5वी, <15डब्ल्यू |
मॉड्यूल |
|||
|

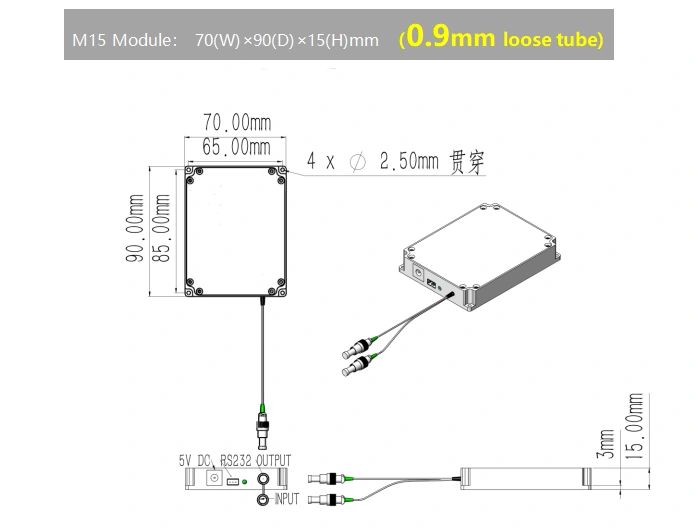

DIMENSIONS |
मिमी |
10~30mW: 40(डब्ल्यू)×60(डी)×10(एच) |
मॉड्यूल |
|||
|
10~50mW: 70(डब्ल्यू)×90(डी)×15(एच) |
||||||
|
परिचालन तापमान |
℃ |
-5 ~ +55 |
|
|||
|
परिचालन आर्द्रता |
℃ |
0~70% |
|
|||
● कोस प्रभावी;
● व्यापक स्पेक्ट्रम;
● ऊँचा स्थिरता उत्पादन शक्ति.
● ऑप्टिकल फाइबर संवेदन;
● मेडिकल इमेजिंग;
● फाइबर ऑप्टिक डिवाइस परीक्षण।

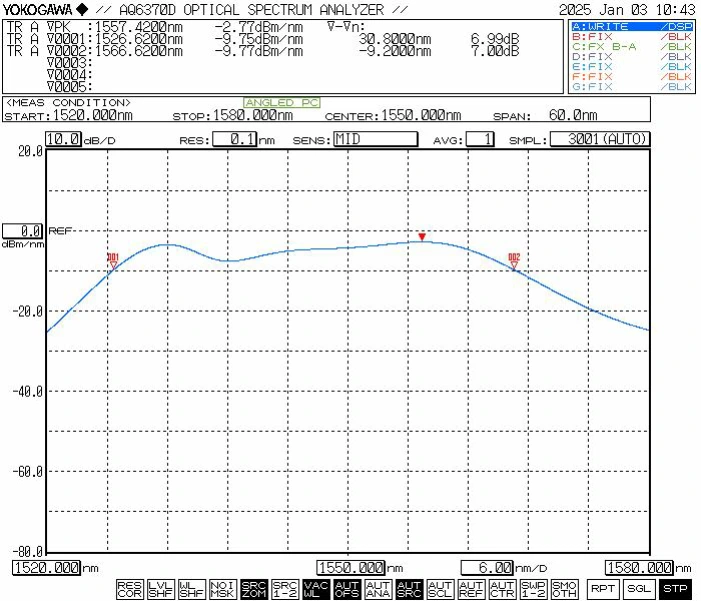

● विशिष्ट स्पेक्ट्रम
● मानक सहायक उपकरण
|
|
सामान |
मात्रा |
|
1 |
एएसई प्रकाश स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
USB-RS232 DB9 सिग्नल केबल |
1 |
|
3 |
DB9- 3PIN 232 सिग्नल केबल |
1 |
|
4 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
5 |
उत्पाद परीक्षण रिपोर्ट |
1 |
|
6 |
चालन नियम - पुस्तक |
1 |

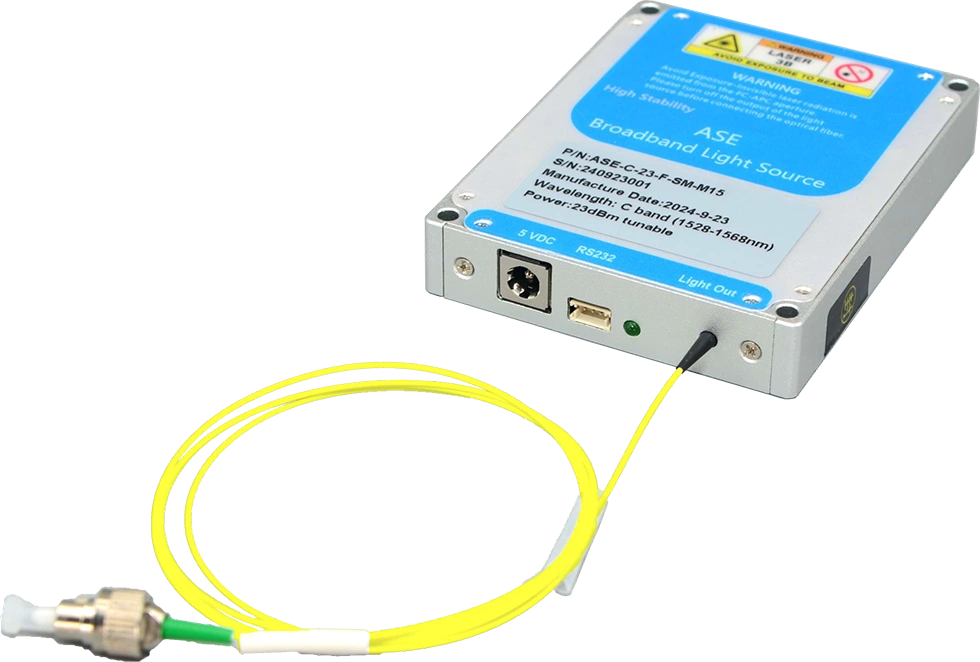

स्टेप 1। दिखावट: बाएं से दाएं- शक्ति पोर्ट, ZH2.54 (3-पिन) सीरियल संचार इंटरफ़ेस, पावर इंडिकेटर एलईडी, और ऑप्टिकल आउटपुट के लिए सिंगल-मोड फाइबर पोर्ट।

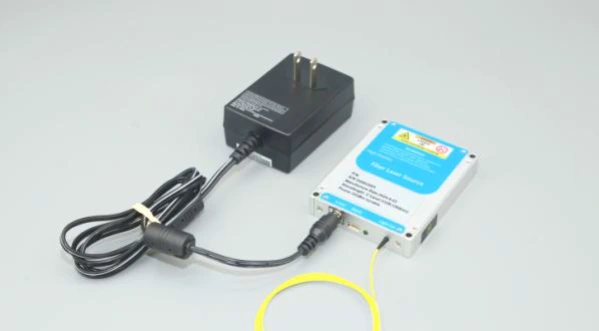

चरण 2. बिजली आपूर्ति: डिफ़ॉल्ट पावर इनपुट पोर्ट DC 5.5×2.1 मिमी है इंटरफ़ेस; उस समय यूनिट के साथ एक मैचिंग DC 5V पावर एडॉप्टर शामिल होता है शिपमेंट का. पावर एडॉप्टर को प्रकाश स्रोत से जोड़ने की विधि मॉड्यूल को संलग्न चित्र में दर्शाया गया है; कृपया सुनिश्चित करें कि आप उपयोग करें केवल मूल, बंडल पावर एडाप्टर। असंगत शक्ति का उपयोग एडॉप्टर के परिणामस्वरूप प्रकाश स्रोत को नुकसान हो सकता है। वैकल्पिक रूप से, एक संस्करण यू-आकार के टर्मिनल कनेक्टर के साथ एक पावर केबल की सुविधा उपलब्ध है एक स्विचिंग बिजली आपूर्ति से कनेक्शन की सुविधा; हालाँकि, यह विकल्प होना चाहिए खरीदारी के समय विशेष रूप से अनुरोध किया गया।
चरण 3. फाइबर पैच कॉर्ड को कनेक्ट करना: फाइबर कनेक्टर से डस्ट कैप हटाएं और फाइबर के अंत चेहरे का निरीक्षण करें; इसे दूसरे से जोड़ने से पहले सुनिश्चित करें कि यह संदूषण या क्षति से मुक्त है फाइबर-ऑप्टिक घटक या परीक्षण उपकरण। उच्च-शक्ति प्रकाश स्रोतों के लिए, यह है कनेक्शन के लिए फ़्यूज़न स्प्लिसिंग का उपयोग करने की अनुशंसा की जाती है।
Setp4.प्रकाश स्रोत को जोड़ना होस्ट पीसी के लिए मॉड्यूल: मूल यूएसबी-टू-आरएस232 सीरियल डेटा केबल का उपयोग करें मॉड्यूल को कंप्यूटर से कनेक्ट करने के लिए प्रकाश स्रोत मॉड्यूल के साथ शामिल किया गया है। कंप्यूटर को एक समर्पित सीरियल पोर्ट ड्राइवर की पूर्व स्थापना की आवश्यकता होती है USB-to-RS232 केबल को ठीक से पहचानने के लिए; अन्यथा, होस्ट सॉफ़्टवेयर ऐसा करेगा सही संबंध स्थापित करने या प्रकाश के साथ संचार करने में असमर्थ होना स्रोत मॉड्यूल. आवश्यक ड्राइवर प्राप्त करने के लिए कृपया बॉक्स ऑप्ट्रोनिक्स से संपर्क करें।

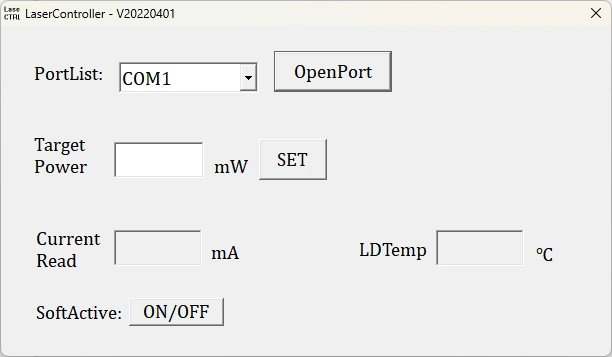

चरण5.सॉफ़्टवेयर: समायोज्य शक्ति वाले एएसई प्रकाश स्रोत मॉड्यूल उत्पादों के लिए, ऑप्टिकल आउटपुट पावर को होस्ट सॉफ़्टवेयर के माध्यम से नियंत्रित किया जा सकता है; निश्चित शक्ति के लिए मॉडल, पावर स्तर को समायोजित नहीं किया जा सकता है।
|
नाम |
वेवलेंथ |
समतलता |
बिजली उत्पादन |
फाइबर प्रकार |
आयाम |
|
एएसई |
C |
-F7 |
-XX |
XX |
-एक्स |
|
एएसई प्रकाश स्रोत |
सी:सी-बैंड |
F7:≤7dB |
10 :10 मेगावाट 20 :20 मेगावाट 30:30 मेगावाट 50:50 मेगावाट |
एसएम:एसएमएफ-28ई |
एम: मॉड्यूल बी:बेंचटॉप |
उदाहरण के लिए: ASE-C-F7-20-SM-M
(ऑर्डर जानकारी: सी-बैंड लो फ़्लैटनेस एएसई ब्रॉडबैंड लाइट सोर्स, वर्णक्रमीय समतलता≤7dB, 20mW आउटपुट पावर, एसएम फाइबर, मॉड्यूल पैकेज के साथ)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
(3)अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● स्वच्छ अंत-चेहरे की स्थितियों के तहत, एकल-मोड फाइबर (जैसे Hi-1060, PM980, G652D, या PM1550) में सैद्धांतिक शक्ति सहनशीलता है लगभग 200 मेगावाट निरंतर प्रकाश। नतीजतन, प्रकाश स्रोतों के लिए और 200 मेगावाट से कम आउटपुट पावर स्तर वाले एम्पलीफायर, आउटपुट फाइबर कनेक्टर मानक एडेप्टर का उपयोग करके अन्य एकल-मोड फाइबर उपकरणों से जोड़ा जा सकता है (फाइबर फ्लैंज)। हालाँकि, यदि फाइबर कनेक्टर का अंतिम भाग दूषित है, तो यह लेज़र सक्रिय होते ही जलने की अत्यधिक आशंका होती है - भले ही लेज़र की शक्ति बहुत कम है. इसलिए, कोई भी फाइबर कनेक्शन बनाने से पहले, विशेष फाइबर सफाई का उपयोग करके कनेक्टर के अंत-चेहरे को पूरी तरह से साफ किया जाना चाहिए उपकरण. इसके अलावा, फाइबर एंड-फेस इंस्पेक्टर का उपयोग सावधानी से किया जाना चाहिए यह सुनिश्चित करने के लिए सतह की जांच करें कि यह धूल और प्रदूषकों से पूरी तरह मुक्त है फ़ाइबर फ्लैंज के माध्यम से कनेक्शन के साथ आगे बढ़ने से पहले।
● फ़ाइबर ऑप्टिक कनेक्टर की सफ़ाई, निरीक्षण या कनेक्ट करते समय, आप यह सुनिश्चित करना होगा कि प्रकाश स्रोत प्रकाश उत्सर्जित नहीं कर रहा है; किसी भी परिस्थिति में नहीं जब प्रकाश सक्रिय हो तब ऑपरेशन किया जाना चाहिए। उपयोग पूरा होने पर और अन्य फाइबर ऑप्टिक कनेक्टर्स से डिस्कनेक्ट होने के बाद, कनेक्टर को अवश्य लगाना चाहिए डस्ट कैप से सुसज्जित किया जाए।
● यदि आउटपुट फाइबर को दूसरे फाइबर से कनेक्ट करने की आवश्यकता है, तो यह है फ़्यूज़न स्पाइसर का उपयोग करने की अनुशंसा की जाती है.
● फ़ाइबर ऑप्टिक को बार-बार डालने या हटाने की अनुशंसा नहीं की जाती है धूल संदूषण को रोकने के लिए आउटपुट सिरे पर कनेक्टर - जो कर सकते हैं इससे प्रविष्टि हानि बढ़ जाती है - या फ़ाइबर कनेक्टर के अंतिम चेहरों को क्षति पहुँचती है।
● कृपया नमी, धूल और जंग के प्रति सावधानी बरतें; इसे किसी सूखी जगह पर संग्रहित करें।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
