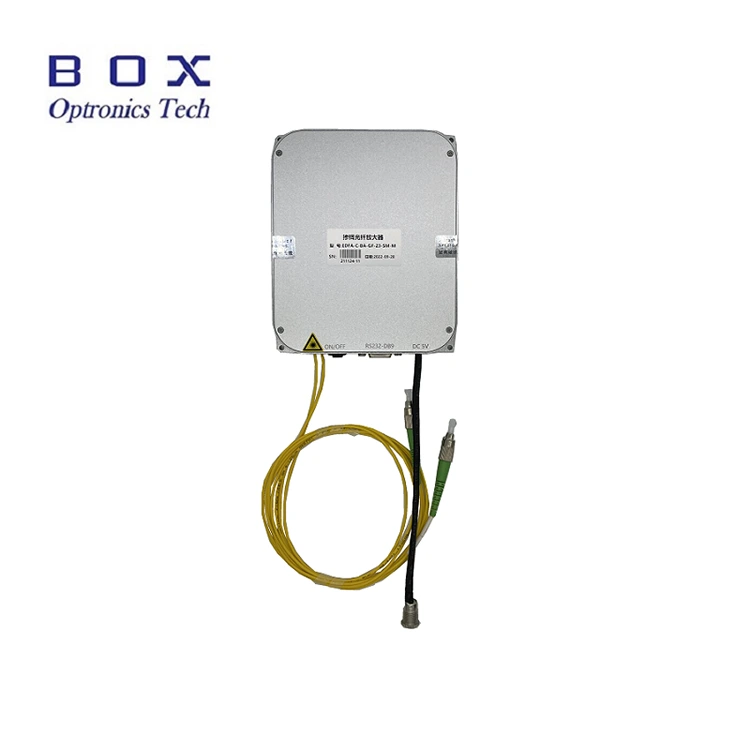

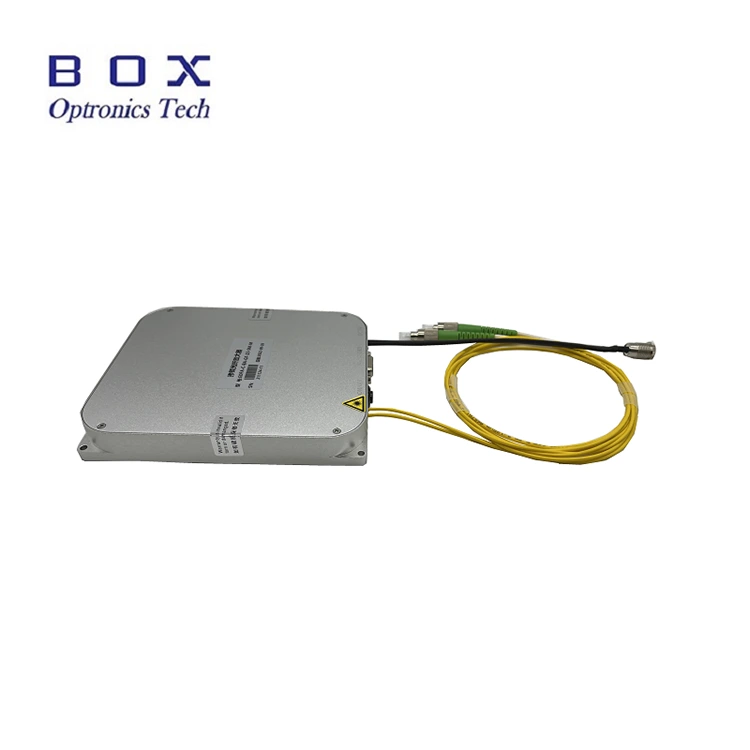

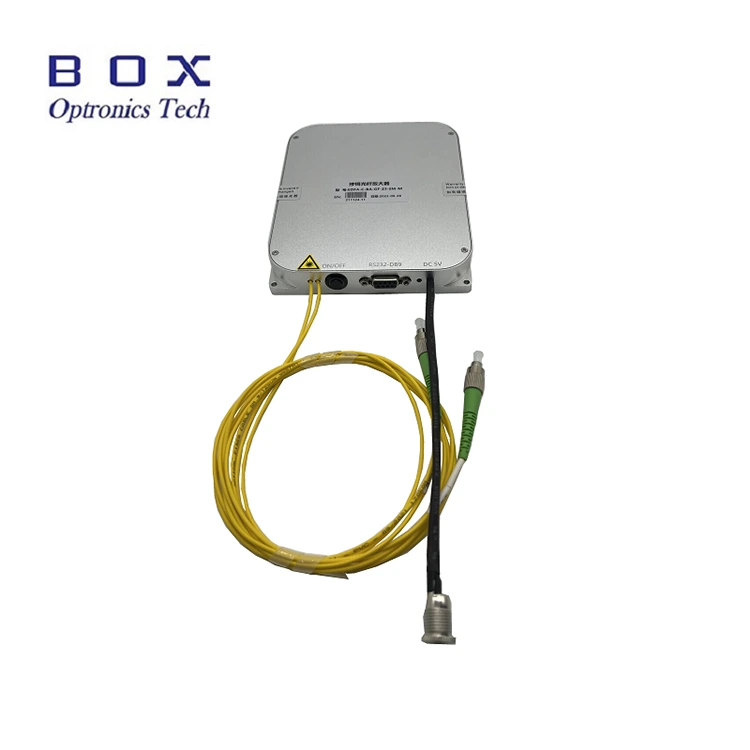

यह 1030nm ASE ब्रॉडबैंड लाइट सोर्स पर आधारित है येटरबियम-डोप्ड फाइबर और सेमीकंडक्टर पंप लेजर, 1030nm स्पेक्ट्रल के साथ कवरेज, 10/20/30/50/100/500/1000mW आउटपुट पावर, और ध्रुवीकरण विलुप्त होने का अनुपात 0.2 डीबी जितना कम। सहायक उपकरण का पूरा सेट शामिल; उपयोगकर्ता मैनुअल प्रदान किया गया. यह फाइबर ऑप्टिक के लिए उपयुक्त है उपकरण परीक्षण, एफबीजी झंझरी उत्पादन, चिकित्सा इमेजिंग, आदि।
|
वस्तु |
इकाई |
मान |
टिप्पणियाँ |
||||||
|
केंद्र तरंगदैर्घ्य |
एनएम |
1030±2 |
|
||||||
|
वर्णक्रमीय श्रेणी |
एनएम |
1018~1044 |
@10dB |
||||||
|
बिजली उत्पादन |
मेगावाट |
10 |
20 |
30 |
50 |
100 |
500 |
1000 |
|
|
पावर विनियमन रेंज |
- |
10%~100% |
वैकल्पिक |
||||||
|
आउटपुट अलगाव |
डीबी |
≥35 |
|
||||||
|
शक्ति अस्थिरता |
डीबी |
≤±0.02(15मिनट); |
≤±0.5%; ≤±1.2% |
||||||
|
ध्रुवीकरण की स्थिति |
- |
प्राकृतिक ध्रुवीकरण |
रैखिक ध्रुवीकरण |
|
|||||
|
प्रति |
डीबी |
≤0.2 |
≥23(10-100mW) |
|
|||||
|
पिगटेल फाइबर |
- |
नमस्ते1060 |
PM980 |
एफसी/एपीसी |
|||||
|
संचार इंटरफेस |
- |
टच स्क्रीन/DB9 महिला(RS232) |
बेंचटॉप |
||||||
|
डीबी9 महिला(आरएस232) |
मॉड्यूल |
||||||||
|
बिजली की आपूर्ति |
- |
एसी 110~240V, <30W |
बेंचटॉप |
||||||
|
डीसी 5वी, <24W |
मॉड्यूल |
||||||||
|
DIMENSIONS |
मिमी |
255(डब्ल्यू)×285(डी)×115(एच) |
बेंचटॉप |
||||||
|
255(डब्ल्यू)×322(डी)×115(एच) |
बेंचटॉप |
||||||||
|
150(डब्ल्यू)×125(डी)×20(एच) |
मॉड्यूल |
||||||||
|
139(डब्ल्यू)×206(डी)×27(एच) |
मॉड्यूल |
||||||||
|
परिचालन तापमान |
℃ |
-5 ~ +55 |
|
||||||
|
परिचालन आर्द्रता |
℃ |
0~70% |
|
||||||
● वर्णक्रमीय समतलता;
● आउटपुट पावर वैकल्पिक और समायोज्य है;
● दीर्घकालिक तरंग दैर्ध्य और शक्ति स्थिर;
● डीबी9 आसान एकीकरण के लिए महिला (आरएस232) संचार।
● रेशा संवेदन;
● मेडिकल इमेजिंग;
● रेशा ऑप्टिक डिवाइस परीक्षण.

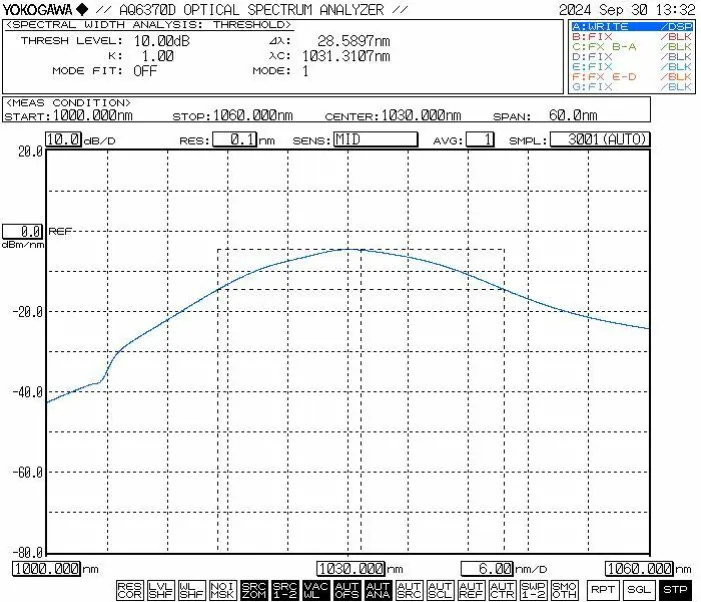

● विशिष्ट स्पेक्ट्रम
● मानक सहायक उपकरण
|
|
सामान |
मात्रा |
|
1 |
एएसई प्रकाश स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
USB-RS232 DB9 डेटा केबल |
1 |
|
3 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
4 |
उत्पाद परीक्षण रिपोर्ट |
1 |
|
5 |
चालन नियम - पुस्तक |
1 |
1. ऑपरेशन चरण-1030 एनएम एएसई ब्रॉडबैंड लाइट स्रोत
चरण 1. अनपैकिंग और असेंबली: कृपया जांचें कि सहायक उपकरण पूरे हैं या नहीं
असेंबली से पहले.
चरण 2. फ़ाइबर जंपर्स को कनेक्ट करना: खोलें फ़ाइबर कनेक्टर या फ़्लैंज पर डस्ट कैप, फ़ाइबर के अंतिम भाग की जाँच करें, और फ़ाइबर को कनेक्ट करें या फ़ाइबर को परीक्षण किए जाने वाले उपकरण या बिजली मीटर से जोड़ें यह पुष्टि करने के बाद कि कोई प्रदूषण या क्षति नहीं है।
चरण 3. पावर एडॉप्टर को कनेक्ट करना और सीरियल केबल: प्रकाश स्रोत मॉड्यूल और पावर एडाप्टर को कनेक्ट करें; कनेक्ट करें प्रकाश स्रोत मॉड्यूल और USB-RS232 सिग्नल केबल वाला कंप्यूटर। (नोट: कंप्यूटर को पहले सीरियल पोर्ट ड्राइवर स्थापित करना होगा। ड्राइवर हो सकता है सीडी-रोम पर पाया गया या बॉक्स ऑप्ट्रोनिक्स कंपनी से प्राप्त किया गया।)
Setp4.उपयोग: प्रकाश स्रोत खोलें सक्रियण स्विच; प्रकाश स्रोत आउटपुट सूचक प्रकाश चालू है, और वहाँ है ऑप्टिकल पावर आउटपुट। इस समय, कार्यशील धारा और ऑप्टिकल पावर मूल्य अंतिम शटडाउन पर होस्ट कंप्यूटर द्वारा निर्धारित पैरामीटर हैं। वे हो सकते हैं होस्ट कंप्यूटर सॉफ़्टवेयर में संशोधित और सहेजा गया (केवल मॉडल संस्करण के लिए)। समायोज्य शक्ति के साथ)।
चरण5. उपयोग के बाद, बंद करें बटन पर क्लिक करें, बिजली की आपूर्ति बंद करें और डिस्कनेक्ट करें फाइबर कनेक्शन.
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
शक्ति समायोज्य |
आयाम |
|
एएसई |
-XXXX |
-XX |
-XX |
-टी |
-एक्स |
|
एएसई प्रकाश स्रोत |
1030:1030 एनएम |
10 :10mW 20:20 मेगावाट 30:30 मेगावाट 50:50 मेगावाट 1H:100mW 5H:500mW 1T:1000mW |
एसएम: नमस्ते1060 अपराह्न:PM980 |
टी: समायोज्य |
एम20 :मॉड्यूल एम27:मॉड्यूल बी:बेंचटॉप |
उदाहरण: ASE-1030-5HSM-B
(ऑर्डर जानकारी: 1030nm ASE ब्रॉडबैंड लाइट सोर्स, 500mW आउटपुट पावर, एसएम हाई1060 फाइबर, बेंचटॉप पैकेज के साथ)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
(3)अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10-15 कार्य दिवस लगते हैं। (अगर वहाँ हैं कुछ स्टॉक में हैं, इसे तेजी से भेजा जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● फाइबर ऑप्टिक कनेक्टर्स को जोड़ने से पहले विशेष सफाई कनेक्टर्स के अंतिम चेहरों को अच्छी तरह से साफ करने के लिए उपकरणों का उपयोग किया जाना चाहिए। इसके अतिरिक्त, एक फाइबर एंड-फेस इंस्पेक्टर का सावधानी से उपयोग किया जाना चाहिए यह सुनिश्चित करने के लिए सतहों की जांच करें कि वे पूरी तरह से धूल से मुक्त हैं फाइबर फ्लैंज के माध्यम से उन्हें जोड़ने से पहले संदूषक। सफाई के दौरान, निरीक्षण, और फाइबर ऑप्टिक अंत चेहरों का कनेक्शन, यह सुनिश्चित करना अनिवार्य है कि प्रकाश स्रोत निष्क्रिय अवस्था में है; किसी भी परिस्थिति में नहीं होना चाहिए ये ऑपरेशन प्रकाश संचारित होने के दौरान किए जाने चाहिए। एक बार उपयोग है पूरा हो गया है और कनेक्टर अन्य फाइबर ऑप्टिक से डिस्कनेक्ट हो गया है कनेक्टर्स, फाइबर कनेक्टर को एक सुरक्षात्मक धूल टोपी से सुसज्जित किया जाना चाहिए।
● 200 मेगावाट या की आउटपुट पावर वाले ब्रॉडबैंड एएसई प्रकाश स्रोत मॉडल उच्चतर में एफसी/एपीसी कनेक्टर के साथ समाप्त आउटपुट पिगटेल की सुविधा हो सकती है। हालाँकि, यह कनेक्टर पूरी तरह से उपयोगकर्ता द्वारा शुरू की गई आउटपुट पावर के लिए है मॉनिटरिंग (एक ऑप्टिकल पावर मीटर से कनेक्ट करके) या एक के साथ इंटरफेसिंग के लिए लेजर आउटपुट को मुक्त स्थान में निर्देशित करने के लिए एफसी-टर्मिनेटेड फाइबर कोलिमेटर। यह इसे सीधे तौर पर जोड़ने के लिए फ्लैंज एडॉप्टर का उपयोग न करने की दृढ़ता से सलाह दी जाती है अन्य उपयोगकर्ता-स्वामित्व वाले फाइबर या उपकरणों के पिगटेल के साथ कनेक्टर; ऐसा करना फाइबर कनेक्टर और दोनों को नुकसान पहुंचाने का एक महत्वपूर्ण जोखिम है एम्पलीफायर इकाई ही. यदि अन्य तंतुओं के साथ अंतर्संबंध की आवश्यकता है, तो यह है फ़्यूज़न स्प्लिसिंग का उपयोग करने की अनुशंसा की गई; इसके अलावा, सुनिश्चित करें कि के प्रकार जुड़े हुए फाइबर परस्पर संगत हैं।
● इसे बार-बार डालने या हटाने की दृढ़ता से सलाह दी जाती है धूल को रोकने के लिए आउटपुट पोर्ट पर फाइबर ऑप्टिक कनेक्टर संदूषण-जिससे सम्मिलन हानि बढ़ सकती है-या जल सकती है फाइबर कनेक्टर का अंतिम चेहरा।
● शुरू करते समय, पहले सुनिश्चित करें कि पावर स्विच और दोनों कुंजी स्विच बंद कर दें, फिर बिजली की आपूर्ति कनेक्ट करें। बंद करते समय, सबसे पहले कुंजी स्विच को बंद करें, और उसके बाद ही बिजली की आपूर्ति बंद करें आउटपुट इंडिकेटर लाइट बुझ गई है। कभी भी सीधे बिजली न काटें जब प्रकाश स्रोत चालू हो तो आपूर्ति करें।
● कृपया नमी, धूल और जंग के प्रति सावधानी बरतें; यह सूखी जगह पर संग्रहित किया जाना चाहिए।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
पता
