840nm 10mW 40nm SLD ब्रॉडबैंड प्रकाश स्रोत

विषयसूची

1. 840nm 10mW 40nm SLD ब्रॉडबैंड लाइट स्रोत का परिचय

2. तकनीकी विशिष्टताएँ

3. उत्पाद सुविधाएँ

4. विशिष्ट अनुप्रयोग

5. उत्पाद विवरण

6. सुरक्षित संचालन गाइड

7. आदेश देने की जानकारी

8. डेटाशीट और टेस्टशीट

9. कोटेशन और भुगतान की शर्तें

10. नेतृत्व समय

11. संचालन नोट्स और रखरखाव

12. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

उत्पाद परिचय-840nm 10mW 40nm SLD ब्रॉडबैंड प्रकाश स्रोत

यह एक 840nm 10mW 40nm SLD ब्रॉडबैंड लाइट सोर्स है जो सुपरल्यूमिनसेंट डायोड तकनीक को अपनाता है, जिसमें 10mW से अधिक आउटपुट पावर, 40nm से अधिक -3dB बैंडविड्थ, फ्लैट स्पेक्ट्रम, कम तरंग और उत्कृष्ट दीर्घकालिक स्थिरता है।

यह RS-485 संचार इंटरफ़ेस और सिस्टम एकीकरण के लिए मॉनिटरिंग सॉफ़्टवेयर के साथ टचस्क्रीन बेंचटॉप और मॉड्यूलर कॉन्फ़िगरेशन का समर्थन करता है। फाइबर सेंसिंग और मेडिकल इमेजिंग के लिए उपयुक्त। अंतिम सिरे पर जलने से बचने के लिए कृपया हमेशा फाइबर को बिना बिजली के कनेक्ट/डिस्कनेक्ट करें।

उत्पाद विशिष्टताएँ-840एनएम 10एमडब्ल्यू 40एनएम एसएलडी ब्रॉडबैंड प्रकाश स्रोत

उत्पाद विशेषताएँ-840nm 10mW 40nm SLD ब्रॉडबैंड प्रकाश स्रोत

निम्न वर्णक्रमीय तरंग; एल

समतल स्पेक्ट्रम;

आसान एकीकरण के लिए DB9 फीमेल(RS485) संचार;

अनुकूलित आउटपुट पावर और फाइबर प्रकार।

उत्पाद अनुप्रयोग-840nm 10mW 40nm SLD ब्रॉडबैंड प्रकाश स्रोत

ऑप्टिकल फाइबर सेंसिंग;

मेडिकल इमेजिंग;

ऑप्टिकल सुसंगतता टोमोग्राफी (OCT)।

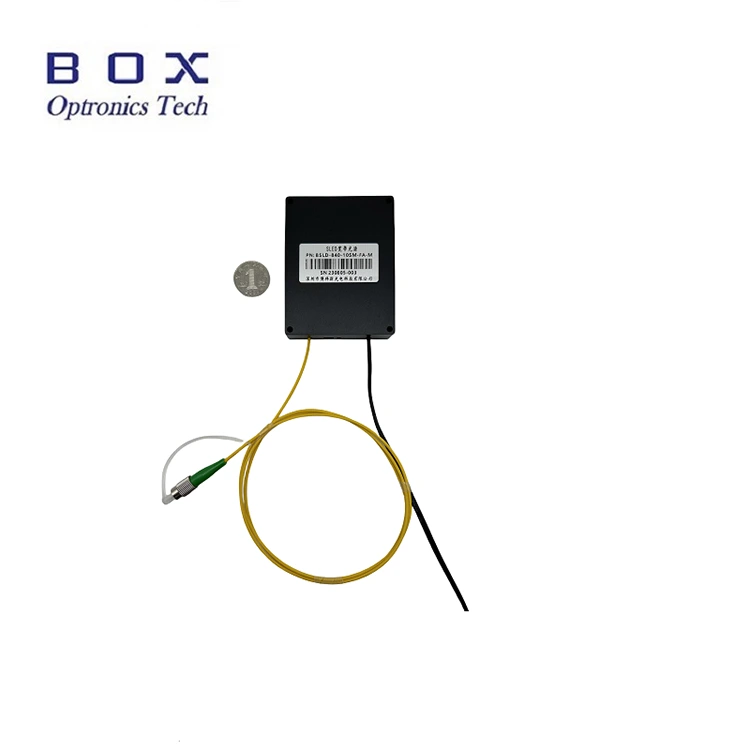

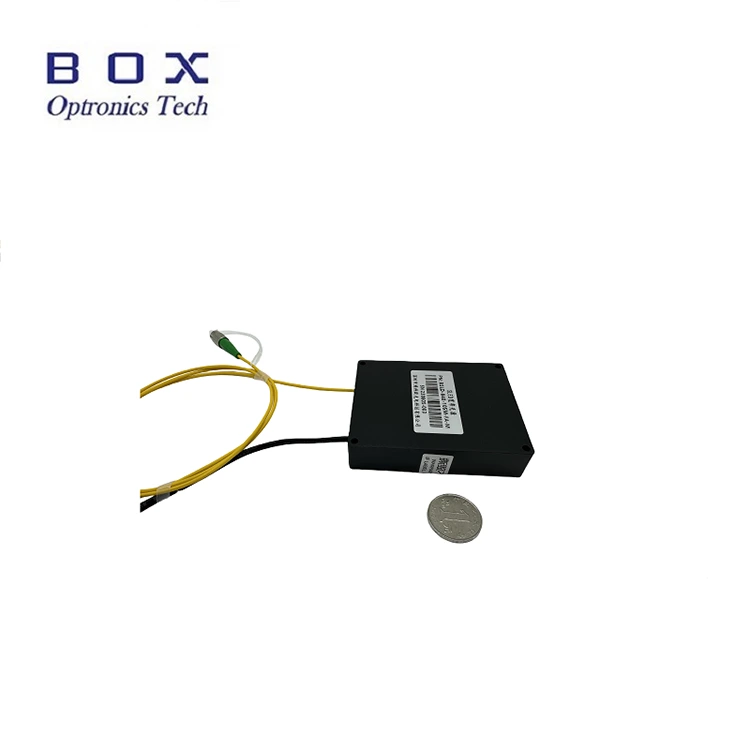

उत्पाद विवरण-840nm 10mW 40nm SLD ब्रॉडबैंड प्रकाश स्रोत

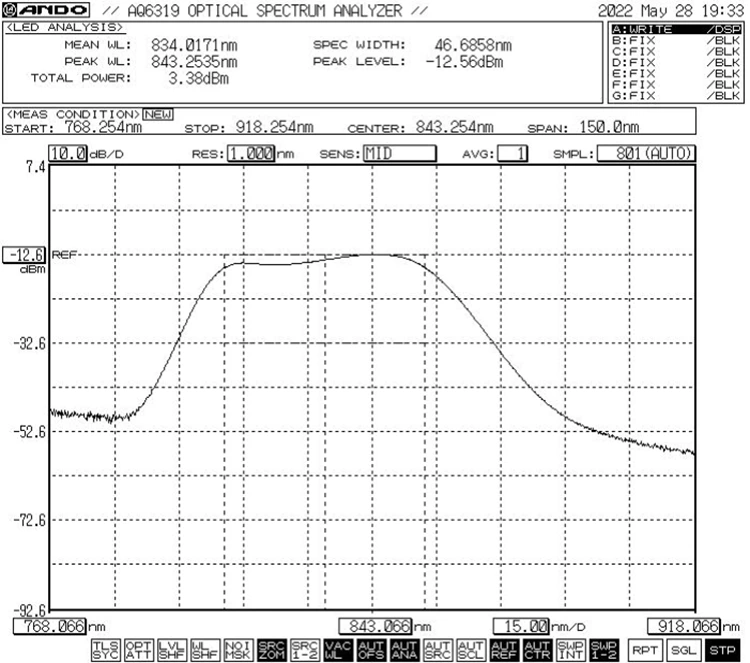

विशिष्ट स्पेक्ट्रम: -3डीबी बैंडविड्थ न्यूनतम 40एनएम/टाइप.45एनएम

आयाम (मिमी)

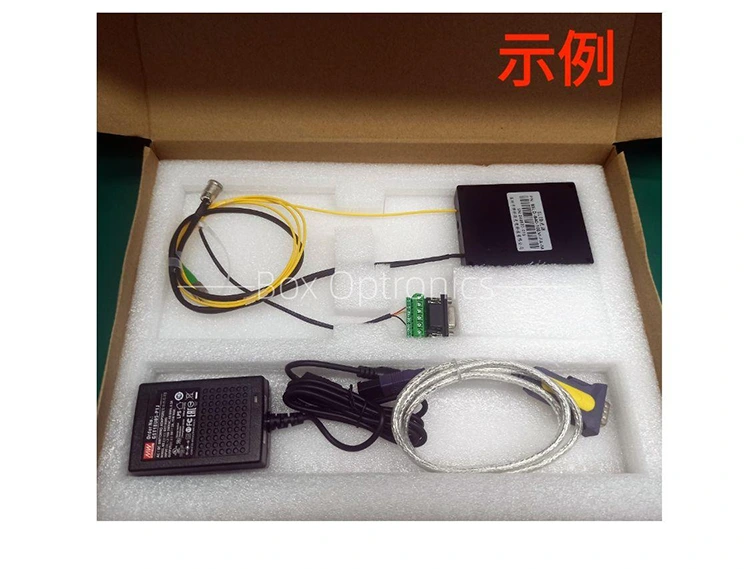

मानक सहायक उपकरण

ऑपरेशन चरण-840एनएम 10एमडब्ल्यू 40एनएम एसएलडी ब्रॉडबैंड लाइट स्रोत

स्टेप 1। अनपैकिंग: असेंबली से पहले, जांच लें कि एसएलईडी लाइट सोर्स मॉड्यूल, यूएसबी डेटा केबल, ग्रीन पोर्ट केबल, पावर एडॉप्टर, टेस्ट रिपोर्ट आदि सहित सभी सहायक उपकरण पूरे हैं या नहीं।

चरण दो। बिजली की आपूर्ति: डीसी स्विचिंग बिजली की आपूर्ति या एक विनियमित बिजली की आपूर्ति से जुड़ा हुआ है जो उनकी बिजली आपूर्ति आवश्यकताओं को पूरा करता है। केवल मूल मिलान वाले पावर एडाप्टर (DC5V या DC12V) का उपयोग करें। अनुचित पावर एडॉप्टर प्रकाश स्रोत को नुकसान पहुंचा सकते हैं। (पावर एडॉप्टर स्थानीय वोल्टेज मानकों के अनुसार आपूर्ति किया गया है।)

चरण3. कनेक्टिंग आउटपुट फाइबर: फाइबर कनेक्टर या फ्लैंज पर डस्ट कैप खोलें, फाइबर के अंत चेहरे की जांच करें, और यह पुष्टि करने के बाद कि कोई प्रदूषण और क्षति नहीं है, परीक्षण के लिए फाइबर को कनेक्ट करें या डिवाइस या पावर मीटर में फाइबर को स्प्लिस करें।

Setp4. होस्ट कंप्यूटर से कनेक्ट करें: 840nm 10mW 40nm SLD ब्रॉडबैंड लाइट सोर्स और कंप्यूटर को कनेक्ट करने के लिए ग्रीन पोर्ट केबल और USB-RS485 DB9 डेटा केबल का उपयोग करें; USB-RS485 सीरियल पोर्ट डेटा केबल की पहचान करने के लिए कंप्यूटर को पहले एक समर्पित सीरियल पोर्ट ड्राइवर स्थापित करना होगा, अन्यथा होस्ट कंप्यूटर सॉफ़्टवेयर और प्रकाश स्रोत मॉड्यूल को सही ढंग से कनेक्ट और संचारित नहीं किया जा सकता है। कृपया ड्राइवर के लिए बॉक्स ऑप्ट्रोनिक्स से पूछें।

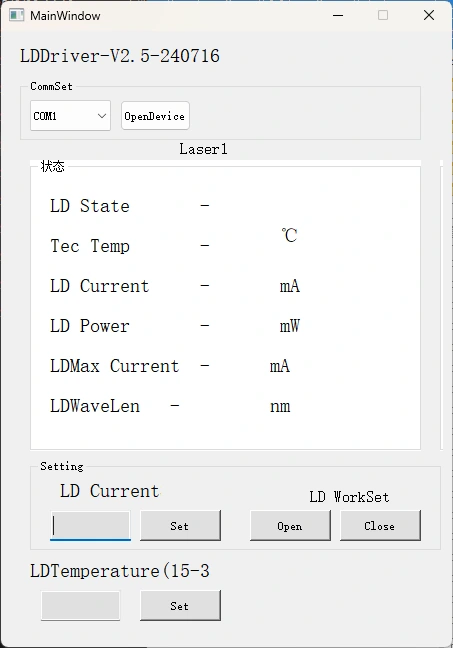

चरण5. नियंत्रण सॉफ्टवेयर: बॉक्स ऑप्ट्रोनिक्स 840nm 10mW 40nm SLD ब्रॉडबैंड लाइट सोर्स के LD करंट और LD तापमान को नियंत्रित करने के लिए सीरियल कमांड या पीसी सॉफ्टवेयर प्रदान करता है। सही पोर्ट चुनें, करंट और तापमान सेट करें, फिर ओपन बटन पर क्लिक करें। (क्षति को रोकने के लिए, प्रारंभिक ऑपरेशन में ड्राइव करंट को धीरे-धीरे बढ़ाएं। तुरंत पूरा करंट न लगाएं।)

चरण 6. उपयोग के बाद, बंद करें बटन पर क्लिक करें, बिजली की आपूर्ति बंद करें और फाइबर कनेक्शन काट दें।

ऑर्डरिंग जानकारी-840nm 10mW 40nm SLD ब्रॉडबैंड लाइट सोर्स

उदाहरण के लिए: बीएसएलडी-840-104एसएम-एफए-एम

(ऑर्डर जानकारी: 840nm 10mW 40nm SLD ब्रॉडबैंड लाइट सोर्स, SM Hi780 फाइबर, FC/APC कनेक्टर, मॉड्यूल पैकेज, 5VDC बिजली आपूर्ति के साथ)।

अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com

डेटाशीट और टेस्टशीट-840nm 10mW 40nm SLD ब्रॉडबैंड लाइट सोर्स

डेटा शीट

टेस्टशीट

उद्धरण और भुगतान की शर्तें-840एनएम 10एमडब्ल्यू 40एनएम एसएलडी ब्रॉडबैंड लाइट स्रोत

उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स EXW का उपयोग करने का सुझाव देता है। हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया उत्पादों के लिए शिपिंग लागत का पूर्व भुगतान करें।

(3)अन्य

अदायगी की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

लीड टाइम-840एनएम 10एमडब्लू 40एनएम एसएलडी ब्रॉडबैंड लाइट सोर्स

उत्पादन: 10 कार्य दिवस. (यदि स्टॉक में कुछ है, तो इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय रसद: 3-5 कार्य दिवस।

ऑपरेशन नोट्स और रखरखाव-840एनएम 10एमडब्ल्यू 40एनएम एसएलडी ब्रॉडबैंड लाइट स्रोत

धूल संदूषण को रोकने के लिए आउटपुट सिरों पर फाइबर ऑप्टिक कनेक्टर को बार-बार डालने या हटाने की अनुशंसा नहीं की जाती है - जिससे प्रविष्टि हानि बढ़ सकती है - या फाइबर कनेक्टर के अंतिम चेहरे का जलना हो सकता है।

फ़ाइबर कनेक्टर को लिंट-फ़्री वाइप से साफ़ करें और कनेक्शन से पहले फ़ाइबर एंड-फ़ेस डिटेक्टर से निरीक्षण करें। सिरे पर जलने से बचने के लिए हमेशा फाइबर को बिना बिजली के कनेक्ट/डिस्कनेक्ट करें। फ़ाइबर ऑप्टिक कनेक्टर्स को डस्ट कैप से ढका जाना चाहिए।

यदि आउटपुट फाइबर को किसी अन्य फाइबर से कनेक्ट करने की आवश्यकता है, तो फ़्यूज़न स्पाइसर का उपयोग करने की अनुशंसा की जाती है।

कृपया नमी, धूल और जंग के प्रति सावधानी बरतें; इसे किसी सूखी जगह पर संग्रहित करें।

गुणवत्ता आश्वासन और बिक्री के बाद सेवा-840एनएम 10एमडब्ल्यू 40एनएम एसएलडी ब्रॉडबैंड लाइट स्रोत

वारंटी अवधि:

खरीद से 1 वर्ष के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन। 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

निःशुल्क वारंटी से बहिष्करण:

मुफ़्त वारंटी अवधि के दौरान, उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली खराबी के लिए मुफ़्त मरम्मत या प्रतिस्थापन सेवाएँ प्रदान की जाएंगी। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में वारंटी अवधि के भीतर मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार रखता है:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या पर्यावरणीय प्रभावों से होने वाली क्षति।

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना, या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6)परिवहन के दौरान क्षति या हानि।
