1683nm 10mW फाइबर युग्मित लेजर

विषयसूची

1. 1683एनएम का परिचय 10mW फाइबर युग्मित लेजर

2. तकनीकी विशिष्टताएँ

3. उत्पाद विशेषताएँ

4. विशिष्ट अनुप्रयोग

5. उत्पाद विवरण

6. आदेश देने की जानकारी

7. डेटाशीट और टेस्टशीट

8. कोटेशन और भुगतान की शर्तें

9. नेतृत्व समय

10. ऑपरेशन नोट्स

11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

उत्पाद परिचय

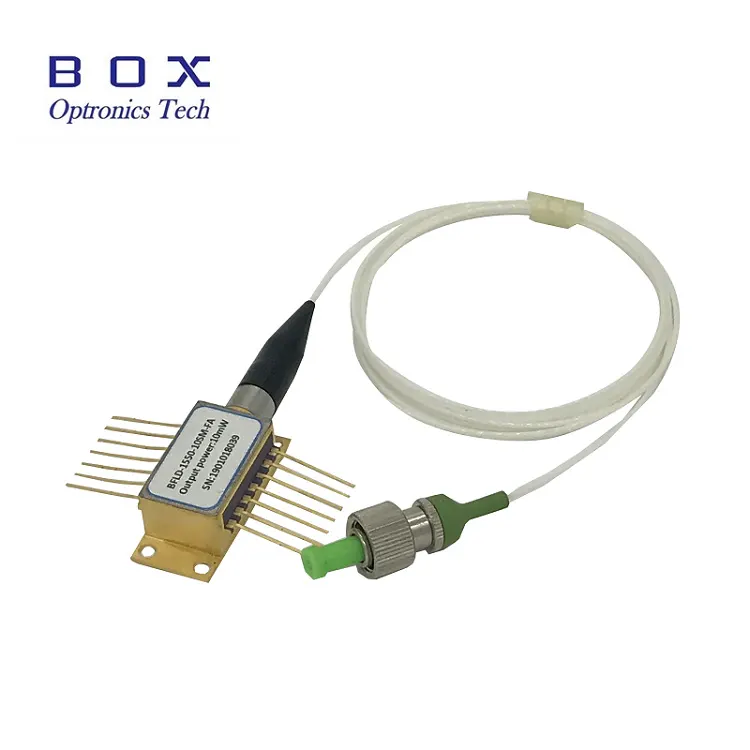

1683nm 10mW फाइबर युग्मित लेजर MQW DFB को अपनाता है चिप, केंद्रीय तरंग दैर्ध्य 1683 एनएम, तरंग दैर्ध्य सहिष्णुता +/- 1 एनएम, विशिष्ट आउटपुट है पावर 10mW, 14-पिन BTF पैकेज, Telcordia GR-468 और RoHS के अनुरूप। साथ एक सिंगल-मोड फाइबर और एक FC/APC कनेक्टर, यह TDLAS और C2H6 गैस के लिए आदर्श है पता लगाने की प्रणालियाँ।

उत्पाद विशेष विवरण

उत्पाद की विशेषताएँ

● ऊँचा स्थिर 10mW ऑप्टिकल आउटपुट;

● उद्योग-मानक, 14पिन तितली पैकेज;

● अंतर्निर्मित टीईसी और ऑप्टिकल आइसोलेटर;

● मल्टीक्वांटम वेल (एमक्यूडब्ल्यू) डिस्ट्रीब्यूटेड-फीडबैक (डीएफबी) लेजर

●

उत्पाद अनुप्रयोग

● ट्यून करने योग्य डायोड लेजर अवशोषण स्पेक्ट्रोस्कोपी;

● C2H6 निगरानी;

● पर्यावरणीय वायु गुणवत्ता निगरानी;

● ऑप्टिकल फाइबर सेंसिंग और लेजर का पता लगाना।

उत्पाद विवरण

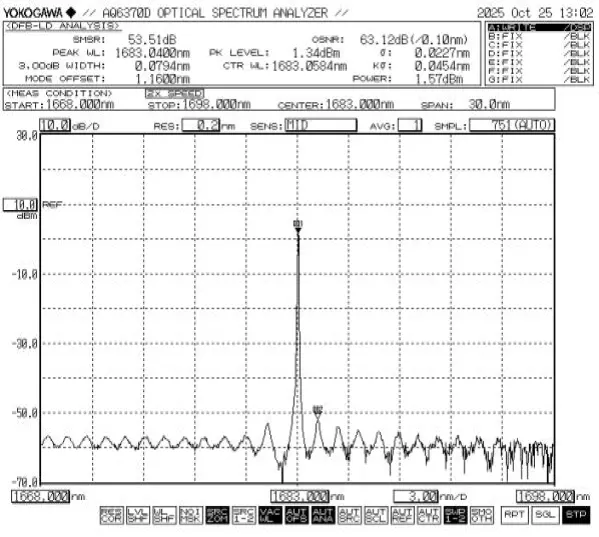

● विशिष्ट स्पेक्ट्रम: 1683nm, +/-1nm WL सहनशीलता।

● अक्सर पूछे जाने वाले प्रश्न

(1) फाइबर प्रकार और कनेक्टर विशिष्टता क्या है?

--मानक कॉन्फ़िगरेशन एफसी/एपीसी के साथ सिंगल-मोड फाइबर का उपयोग करता है संयोजक.

(2) पैकेज का प्रकार और माउंटिंग विधि क्या है?

--1683एनएम 10एमडब्ल्यू फाइबर युग्मित लेजर को मानक 14-पिन में रखा गया है तितली पैकेज, मुख्यधारा लेजर सॉकेट और माउंटिंग के साथ संगत जुड़नार. स्क्रू फिक्सेशन या थर्मल पैड के लिए माउंटिंग छेद प्रदान किए जाते हैं लगाव.

(3) क्या नमूना परीक्षण उपलब्ध है? थोक खरीद के लिए कौन सी सेवाएँ प्रदान की जाती हैं?

--नमूना परीक्षण और छोटी मात्रा में परीक्षण उत्पादन समर्थित हैं। थोक खरीद के लिए, हम अनुकूलित मात्रा मूल्य निर्धारण, फ़ैक्टरी परीक्षण रिपोर्ट प्रदान करते हैं पैरामीटर (जैसे फाइबर की लंबाई, जैकेट प्रकार और कनेक्टर प्रकार)।

आदेश की जानकारी

उदाहरण के लिए: BFLD-1683-10SM-FA

(ऑर्डर जानकारी: 1683एनएम 10एमडब्ल्यू फाइबर युग्मित लेजर, 14-पिन बटरफ्लाई पैकेज, एसएम फाइबर, एफसी/एपीसी कनेक्टर, टाइप1 पिन-आउट के साथ)।

डेटाशीट और टेस्टशीट

डेटा शीट

टेस्टशीट

उद्धरण की शर्तें और भुगतान

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.

(3)अन्य

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

समय सीमा

उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

ऑपरेशन टिप्पणियाँ

● यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है; इसलिए, कड़ाई से पालन पैकेजिंग के दौरान स्थैतिक-विरोधी सुरक्षा उपायों की आवश्यकता होती है, परिवहन, और उपयोग। साथ ही बचाव के लिए सावधानियां भी बरतनी चाहिए बिजली आपूर्ति में वृद्धि, क्योंकि ऐसा करने में विफलता के परिणामस्वरूप स्थायी क्षति हो सकती है उपकरण (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग सुनिश्चित करना और एंटी-स्टैटिक पहनना कलाई का पट्टा).

● यदि पिनों को सोल्डरिंग की आवश्यकता है, तो सोल्डरिंग तापमान नहीं होना चाहिए 260°C से अधिक, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। विशेष निम्नलिखित पर ध्यान देना चाहिए: सोल्डरिंग प्रक्रिया के दौरान, उपकरण निष्क्रिय अवस्था में होना चाहिए, और टांका लगाने वाला लोहा ठीक से होना चाहिए जमींदोज।

● डिवाइस का उपयोग करते समय, ऑपरेटिंग वोल्टेज का सख्ती से पालन करें और डेटाशीट में निर्दिष्ट वर्तमान श्रेणियाँ। मुख्य पैरामीटर- Ith सहित (थ्रेशोल्ड करंट), आईओपी मैक्स (अधिकतम ऑपरेटिंग करंट), वीओपी मैक्स (अधिकतम ऑपरेटिंग वोल्टेज), और λc (सेंटर वेवलेंथ)-संदर्भित किया जाना चाहिए विशेष रूप से शिपमेंट के समय प्रदान की गई परीक्षण रिपोर्ट में। नोट: ऑपरेशन पूर्ण अधिकतम रेटिंग से अधिक होने पर डिवाइस को स्थायी क्षति हो सकती है।

गुणवत्ता आश्वासन और बिक्री के बाद सेवा

● वारंटी अवधि:

1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6) परिवहन के दौरान क्षति या हानि।
