840 एनएम फाइबर युग्मित एसएलडी ब्रॉडबैंड प्रकाश स्रोत

उत्पाद अवलोकन-840एनएम फाइबर युग्मित एसएलडी ब्रॉडबैंड प्रकाश स्रोत

बॉक्स ऑप्ट्रोनिक्स 840 एनएम फाइबर युग्मित एसएलडी ब्रॉडबैंड लाइट सोर्स का निर्माण करता है, जो अर्धचालक ऑप्टिकल एम्पलीफायर संरचना से प्रवर्धित सहज उत्सर्जन (एएसई) पर आधारित एक उच्च प्रदर्शन सक्रिय ऑप्टिकल घटक है, जो व्यापक वर्णक्रमीय बैंडविड्थ और कम अस्थायी सुसंगतता के साथ उच्च ऑप्टिकल शक्ति प्रदान करता है।

यह लेजर डायोड की तुलना में बहुत व्यापक स्पेक्ट्रम बनाए रखते हुए एलईडी की तुलना में अधिक आउटपुट पावर प्रदान करता है, जो इसे कम सुसंगतता और उच्च चमक की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।

5mW न्यूनतम आउटपुट पावर, 10nm विशिष्ट 3dB बैंडविड्थ, और उत्कृष्ट पावर स्थिरता (≤±0.02dB अल्पकालिक, ≤±0.05dB दीर्घकालिक) की विशेषता, यह 840nm SLD स्रोत सटीक फाइबर ऑप्टिक सेंसिंग और इमेजिंग सिस्टम के लिए अनुकूलित है। यह उपकरण सिस्टम एकीकरण के लिए कॉम्पैक्ट मॉड्यूल फॉर्म (70×90×18 मिमी) और प्रयोगशाला और परीक्षण वातावरण के लिए बेंचटॉप फॉर्म (195×220×120 मिमी) दोनों में उपलब्ध है।

निगरानी और नियंत्रण के लिए वैकल्पिक आरएस485 संचार इंटरफेस के साथ मानक के रूप में 780-एचपी फाइबर पिगटेल और एफसी/एपीसी कनेक्टर से सुसज्जित, यह एसएलडी प्रकाश स्रोत अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए बहुमुखी प्रतिभा और विश्वसनीयता प्रदान करता है।

मुख्य विशेषताएं-840एनएम फाइबर युग्मित एसएलडी ब्रॉडबैंड प्रकाश स्रोत

● उच्च आउटपुट पावर: न्यूनतम 5mW

● ब्रॉड स्पेक्ट्रल बैंडविड्थ: 10nm विशिष्ट (-3dB)

● स्वच्छ स्पेक्ट्रम के लिए कम वर्णक्रमीय तरंग

● गाऊसी स्पेक्ट्रम प्रोफ़ाइल

● उत्कृष्ट बिजली स्थिरता: ≤±0.02dB/15 मिनट अल्पकालिक

● दीर्घकालिक स्थिरता: ≤±0.05dB/8 घंटे

● 780-एचपी फाइबर के साथ फाइबर युग्मित आउटपुट

● एफसी/एपीसी कनेक्टर मानक, अन्य विकल्प उपलब्ध हैं

● दो फॉर्म फैक्टर: मॉड्यूल और बेंचटॉप

● निगरानी के लिए RS485 संचार इंटरफ़ेस

● कम लागत वाले समाधान की तुलना

● व्यापक ऑपरेटिंग तापमान रेंज: -5°C से +55°C

● कॉम्पैक्ट और मजबूत पैकेज डिजाइन

● टच स्क्रीन नियंत्रण के साथ वैकल्पिक बेंचटॉप संस्करण

विशिष्ट अनुप्रयोग-840एनएम फाइबर युग्मित एसएलडी ब्रॉडबैंड प्रकाश स्रोत

● फाइबर ऑप्टिक जायरोस्कोप (FOG)

● ऑप्टिकल कोहेरेंस टोमोग्राफी (OCT) सिस्टम

● मेडिकल इमेजिंग और बायोमेडिकल ऑप्टिक्स

● फाइबर ऑप्टिक सेंसिंग सिस्टम

● श्वेत प्रकाश इंटरफेरोमेट्री

● ऑप्टिकल घटक परीक्षण और लक्षण वर्णन

● अनुसंधान एवं विकास प्रयोगशालाएँ

● ऑप्टिकल सुसंगतता डोमेन रिफ्लेक्टोमेट्री (OCDR)

तकनीकी विशिष्टताएँ-840एनएम फाइबर युग्मित एसएलडी ब्रॉडबैंड प्रकाश स्रोत

ऑप्टिकल विशिष्टताएँ (T=25°C)

यांत्रिक और पर्यावरणीय विशिष्टताएँ

उत्पाद विवरण-840एनएम फाइबर युग्मित एसएलडी ब्रॉडबैंड प्रकाश स्रोत

एसएलडी क्या है?

सुपरल्यूमिनसेंट डायोड (एसएलडी) एक अर्धचालक ब्रॉडबैंड ऑप्टिकल स्रोत है जो लेजर-डायोड जैसी वेवगाइड संरचना में उच्च ऑप्टिकल लाभ के साथ प्रवर्धित सहज उत्सर्जन (एएसई) पर आधारित है, जो लेजर दोलन को रोकने के लिए दबी हुई ऑप्टिकल फीडबैक स्थितियों के तहत काम करता है।

लेज़र डायोड के विपरीत, जो गुंजयमान गुहा पर निर्भर होते हैं, एसएलडी कैविटी प्रतिक्रिया को दबाने के लिए कम-परावर्तन (एआर-लेपित) पहलुओं और कोणीय या झुकी हुई वेवगाइड संरचनाओं का उपयोग करते हैं, जिससे लेज़िंग कार्रवाई से बचते हुए उच्च ऑप्टिकल लाभ प्राप्त होता है।

एसएलडी की मुख्य विशेषताएं:

• कम अस्थायी सुसंगतता बनाए रखते हुए, एलईडी की तुलना में काफी अधिक आउटपुट पावर और चमक

• एक सहज एएसई वर्णक्रमीय आवरण के साथ ब्रॉडबैंड उत्सर्जन

• बहुत कम अस्थायी सुसंगतता (छोटी सुसंगतता लंबाई), ओसीटी जैसे इंटरफेरोमेट्रिक अनुप्रयोगों के लिए आदर्श

• आमतौर पर एकल अनुप्रस्थ-मोड वेवगाइड संरचना कुशल एकल-मोड फाइबर युग्मन को सक्षम करती है

• स्पेक्ट्रल आकार को आमतौर पर डिजाइन के आधार पर अर्ध-गाऊसी या अनुकूलित फ्लैट-टॉप प्रोफाइल के रूप में इंजीनियर किया जाता है

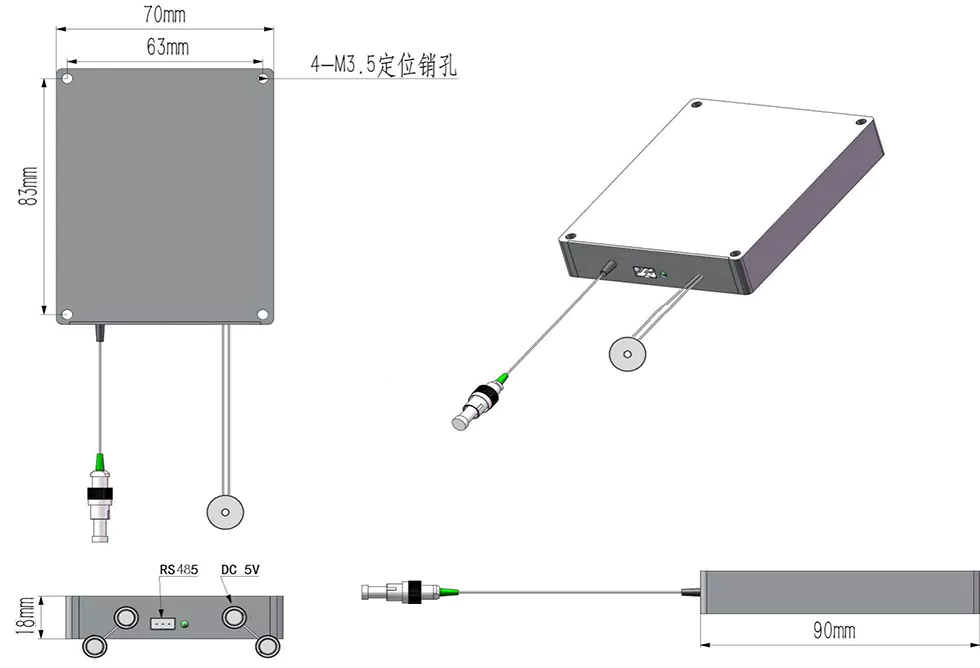

पैकेज आयाम

840nm SLD ब्रॉडबैंड प्रकाश स्रोत दो पैकेज कॉन्फ़िगरेशन में उपलब्ध है:

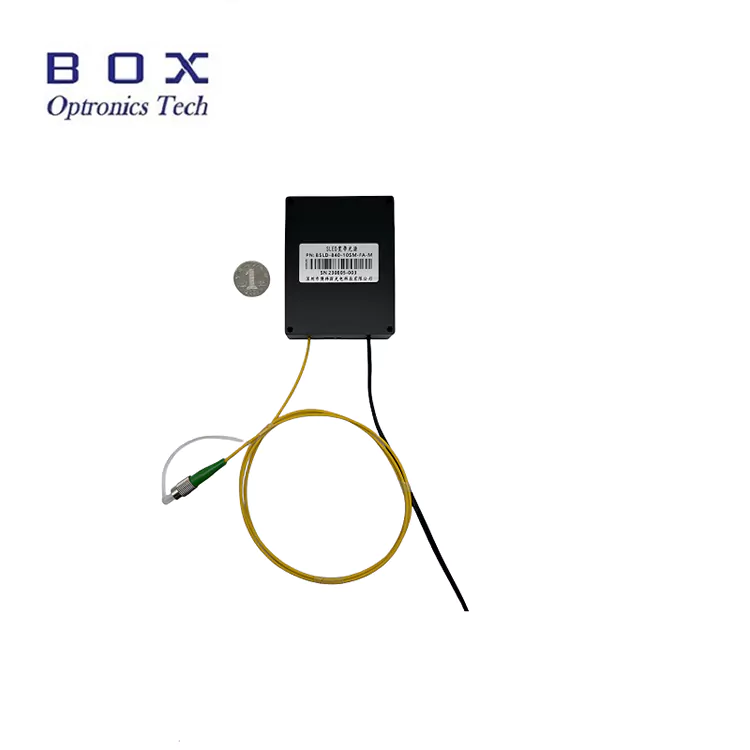

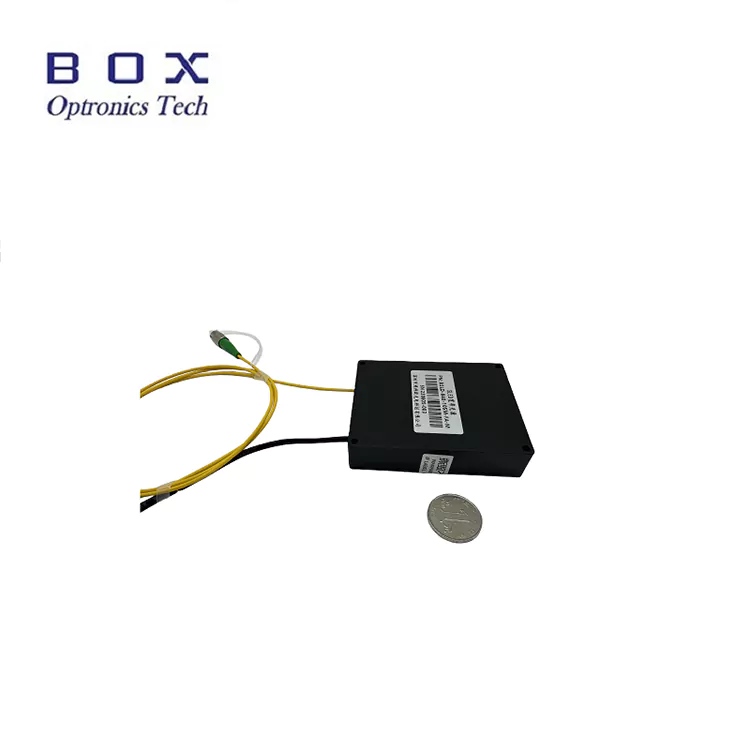

मॉड्यूल संस्करण (70×90×18मिमी):

• सिस्टम एकीकरण के लिए कॉम्पैक्ट, लो-प्रोफ़ाइल डिज़ाइन

• सुरक्षित स्थापना के लिए 4-M3.5 माउंटिंग छेद

• डीसी पावर इनपुट (5V या 12V)

• RS485 संचार पोर्ट (DB9 महिला)

• एफसी/एपीसी कनेक्टर के साथ फाइबर पिगटेल आउटपुट

• उपकरणों और प्रणालियों में एम्बेड करने के लिए आदर्श

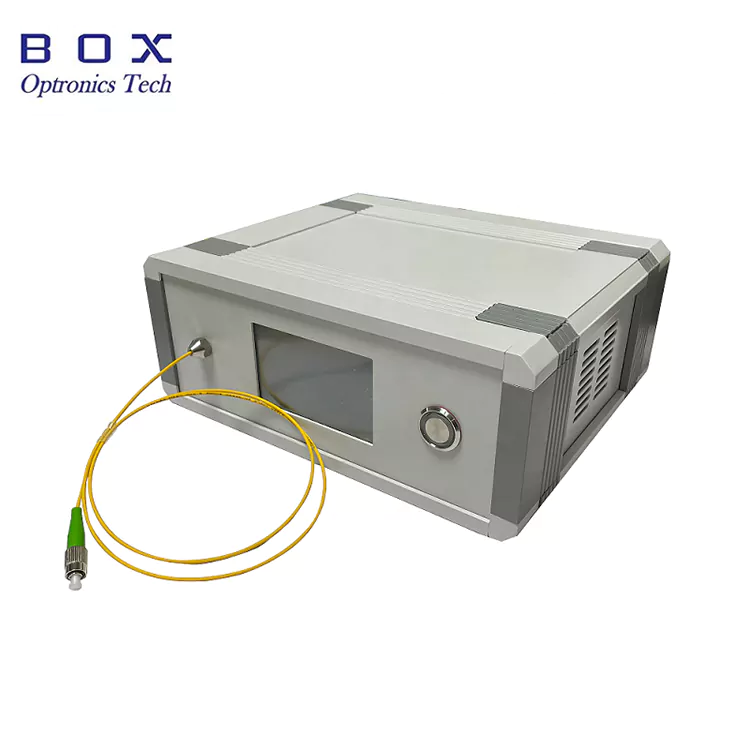

बेंचटॉप संस्करण (195×220×120मिमी):

• प्रयोगशाला में उपयोग के लिए टेबलटॉप फॉर्म फैक्टर

• स्थिति की निगरानी के लिए अंतर्निहित टच स्क्रीन डिस्प्ले

• एसी पावर इनपुट (110-240V यूनिवर्सल)

• RS485 संचार पोर्ट (DB9 महिला)

• फ्रंट पैनल पर फाइबर आउटपुट

• उपयोग में आसान, प्लग-एंड-प्ले ऑपरेशन

• अनुसंधान एवं विकास प्रयोगशालाओं और परीक्षण वातावरण के लिए आदर्श

नियंत्रण एवं निगरानी

मॉड्यूल और बेंचटॉप दोनों संस्करण निगरानी और नियंत्रण के लिए RS485 संचार इंटरफ़ेस का समर्थन करते हैं। बेंचटॉप संस्करण में स्थानीय संचालन के लिए एक अंतर्निहित टच स्क्रीन भी है।

उपलब्ध निगरानी और नियंत्रण पैरामीटर:

• आउटपुट पावर मॉनिटरिंग

• वर्तमान निगरानी बढ़ाएं

• तापमान की निगरानी

• पावर समायोजन (वैकल्पिक)

• पीसी नियंत्रण के लिए होस्ट कंप्यूटर सॉफ़्टवेयर (वैकल्पिक)

बॉक्स ऑप्ट्रोनिक्स क्यों चुनें?

• शिपमेंट से पहले 100% परीक्षण के साथ सख्त गुणवत्ता नियंत्रण

• स्थिर थोक वितरण क्षमता के साथ प्रतिस्पर्धी मूल्य निर्धारण

• तरंग दैर्ध्य, पावर, बैंडविड्थ, फाइबर और कनेक्टर्स के लिए लचीले अनुकूलन विकल्प

• 7×24 घंटे तकनीकी सहायता और तेज़ प्रतिक्रिया

• डीएचएल, यूपीएस और फेडेक्स एक्सप्रेस डिलीवरी के साथ वैश्विक शिपिंग

• मॉड्यूल और बेंचटॉप दोनों संस्करण उपलब्ध हैं

• सिस्टम एकीकरण के लिए वैकल्पिक होस्ट सॉफ़्टवेयर

• उत्पादन मात्रा के लिए विश्वसनीय दीर्घकालिक आपूर्ति

स्पेक्ट्रल प्रदर्शन-840एनएम फाइबर युग्मित एसएलडी ब्रॉडबैंड प्रकाश स्रोत

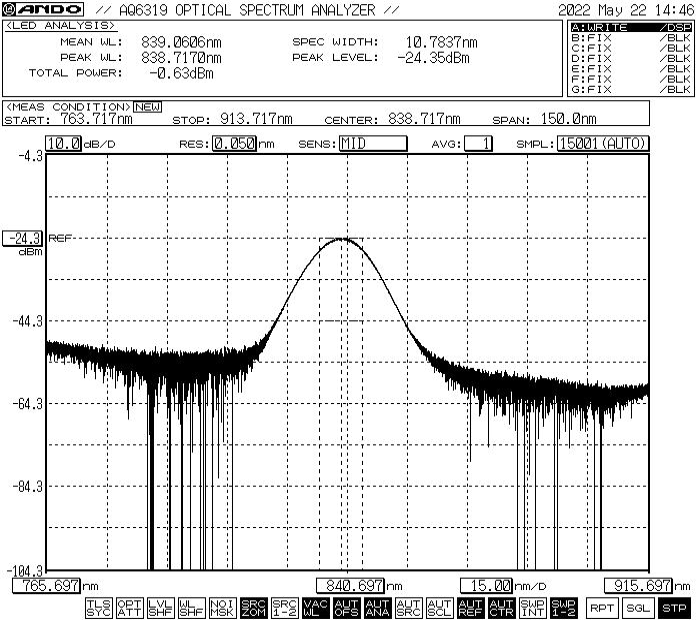

विशिष्ट स्पेक्ट्रम लगभग 10nm -3dB बैंडविड्थ के साथ 840nm के आसपास केंद्र तरंग दैर्ध्य दिखाता है।

*नोट: दिखाया गया स्पेक्ट्रम विशिष्ट प्रदर्शन है। वास्तविक स्पेक्ट्रम इकाई दर इकाई थोड़ा भिन्न हो सकता है। विशिष्ट स्पेक्ट्रम डेटा या कस्टम स्पेक्ट्रम आवश्यकताओं के लिए हमसे संपर्क करें।

ऑर्डरिंग जानकारी-840एनएम फाइबर युग्मित एसएलडी ब्रॉडबैंड प्रकाश स्रोत

मॉडल नामकरण

बीएसएलडी - XXX - XX - XX - एक्स - (एक्स)

उदाहरण: बीएसएलडी - 840 - 51 - एसएम - एम

840nm SLD ब्रॉडबैंड लाइट सोर्स, 5mW आउटपुट, 10nm बैंडविड्थ, 780-HP फाइबर, मॉड्यूल संस्करण, 5VDC बिजली की आपूर्ति

उपलब्ध अनुकूलन विकल्प

• केंद्र तरंग दैर्ध्य: 840 एनएम मानक, अनुरोध पर अन्य तरंग दैर्ध्य उपलब्ध हैं

• आउटपुट पावर: 5mW मानक, उच्च पावर विकल्प उपलब्ध हैं

• स्पेक्ट्रल बैंडविड्थ: 10nm मानक, अन्य बैंडविड्थ विकल्प उपलब्ध हैं

• फाइबर प्रकार: 780-एचपी मानक, अन्य विशेष फाइबर उपलब्ध हैं

• फाइबर की लंबाई: 0.5 मीटर, 1 मीटर, 1.5 मीटर, 2 मीटर (कस्टम लंबाई उपलब्ध)

• बेनी प्रकार: 900μm ढीली ट्यूब, 3.0 मिमी ढीली ट्यूब

• कनेक्टर प्रकार: एफसी/एपीसी मानक, एफसी/यूपीसी, एससी/एपीसी, एलसी/एपीसी, या कस्टम

• पैकेज प्रकार: मॉड्यूल या बेंचटॉप

• बिजली आपूर्ति वोल्टेज: 5VDC, 12VDC (मॉड्यूल), 110-240VAC (बेंचटॉप)

• ऑप्टिकल आइसोलेटर: बिल्ट-इन आइसोलेटर विकल्प उपलब्ध है

• संचार इंटरफ़ेस: RS485 मानक, अन्य इंटरफ़ेस उपलब्ध हैं

• होस्ट कंप्यूटर सॉफ़्टवेयर: निगरानी और नियंत्रण के लिए उपलब्ध

कस्टम आवश्यकताओं के लिए, कृपया अपनी विशिष्टताओं के साथ हमारी बिक्री टीम से संपर्क करें।

डेटाशीट और परीक्षण रिपोर्ट

प्रत्येक 840nm SLD ब्रॉडबैंड प्रकाश स्रोत को मापे गए प्रदर्शन मापदंडों का दस्तावेजीकरण करने वाली एक व्यापक परीक्षण रिपोर्ट के साथ भेजा जाता है। डेटाशीट पीडीएफ फ़ाइल में विस्तृत विनिर्देश, प्रदर्शन वक्र और आयामी चित्र शामिल हैं।

• प्रत्येक इकाई के साथ व्यक्तिगत परीक्षण रिपोर्ट शामिल है

• प्रत्येक इकाई के लिए पता लगाने योग्य क्रमांक

डेटा शीट

कोटेशन और भुगतान की शर्तें

उद्धरण शर्तें

• EXW (एक्स वर्क्स): यदि आपके पास DHL/UPS/FedEx खाता है तो अनुशंसित। हम आपके खाते का उपयोग करके जहाज भेजते हैं; हमारे द्वारा कोई शिपिंग लागत नहीं ली जाती है।

• डीएपी (स्थान पर वितरित): यदि आपके पास कूरियर खाता नहीं है, तो हम प्रीपेड माल ढुलाई के साथ शिपिंग की व्यवस्था कर सकते हैं।

• अन्य शर्तें: चर्चा के लिए कृपया हमसे संपर्क करें।

भुगतान की शर्तें

• पेपैल: नमूनों और छोटे ऑर्डर के लिए तेज़ और सुरक्षित भुगतान

• टी/टी (बैंक हस्तांतरण): सामान्य उत्पादन ऑर्डर के लिए मानक भुगतान विधि

• अलीबाबा ट्रेड एश्योरेंस: खरीदार गारंटी के साथ ऑनलाइन लेनदेन के लिए सुरक्षित ऑर्डर सुरक्षा

• क्रेडिट कार्ड: पेपैल, अलीबाबा के माध्यम से स्वीकार किया जाता है

• लचीली भुगतान शर्तें: परक्राम्य

समय सीमा

• मानक उत्पादन: ~10-15 कार्य दिवस

• कस्टम कॉन्फ़िगरेशन: 15-20 कार्य दिवस

• वॉल्यूम ऑर्डर: कृपया उत्पादन शेड्यूल के लिए संपर्क करें

• अंतरराष्ट्रीय शिपिंग: ~3-5 कार्य दिवस (डीएचएल/यूपीएस/फेडएक्स एक्सप्रेस)

• शीघ्र सेवा: अनुरोध पर उपलब्ध

ऑपरेशन नोट्स और हैंडलिंग

फाइबर हैंडलिंग

• तेज मोड़ या मोड़ से बचें जो फाइबर को नुकसान पहुंचा सकते हैं

• फ़ाइबर पिगटेल को खींचें या मोड़ें नहीं

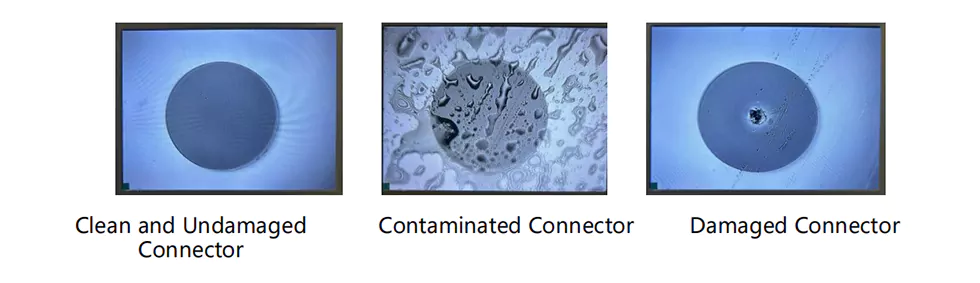

• उचित सफाई उपकरणों का उपयोग करके कनेक्शन से पहले फाइबर कनेक्टर को साफ करें

• जब कनेक्टर उपयोग में न हो तो हमेशा डस्ट कैप का उपयोग करें

• उपयोग से पहले क्षति के लिए फ़ाइबर के अंतिम भाग का निरीक्षण करें

शक्ति और संचालन संबंधी विचार

• कनेक्ट करने से पहले उचित बिजली आपूर्ति वोल्टेज सुनिश्चित करें

• अधिकतम ड्राइव करंट या पावर रेटिंग से अधिक न हो

• निरंतर संचालन के लिए उचित हीट सिंकिंग का उपयोग करें

• फ़ाइबर को कनेक्ट/डिस्कनेक्ट करने से पहले बिजली बंद कर दें

• चालू होने पर सीधे फ़ाइबर आउटपुट पर न देखें
