1. 1550nm का परिचय DFB 40mW हाई पावर बटरफ्लाई लेजर
2. तकनीकी विशिष्टताएँ
3. उत्पाद विशेषताएँ
4. विशिष्ट अनुप्रयोग
5. पैकिंग विवरण
6. आदेश देने की जानकारी
7. डेटाशीट
8. कोटेशन और भुगतान की शर्तें
9. नेतृत्व समय
10. ऑपरेशन नोट्स
11. अक्सर पूछे जाने वाले प्रश्न
यह एक 1550nm DFB 40mW हाई पावर बटरफ्लाई लेजर है, अंतर्निहित टीईसी, मॉनिटर पीडी, और थर्मिस्टर। इसमें स्थिर तरंग दैर्ध्य, 40mW है आउटपुट पावर, और कम थ्रेशोल्ड करंट। एसएम/पीएम फाइबर के साथ वैकल्पिक, चौड़ा ऑपरेटिंग तापमान, और उच्च विश्वसनीयता, फाइबर संचार के लिए उपयुक्त, ऑप्टिकल उपकरण, और फाइबर सेंसिंग। कृपया ड्राइव करंट को नियंत्रित करें और तापमान सख्ती से रखें, और अत्यधिक क्षति से बचें।
|
पैरामीटर |
प्रतीक |
स्थिति |
न्यूनतम. |
प्रकार. |
अधिकतम. |
इकाई |
|
ऑपरेटिंग तरंग दैर्ध्य |
λC |
सीडब्ल्यू, 25℃ |
1540 |
1550 |
1560 |
एनएम |
|
ऑप्टिकल आउटपुट पावर |
पीएफ |
एसएम फाइबर |
40 |
- |
- |
मेगावाट |
|
दहलीज धारा |
आईटीएच |
25℃ |
14 |
20 |
50 |
एमए |
|
परिचालन धारा |
आईओपी |
सीडब्ल्यू |
- |
200 |
300 |
एमए |
|
ऑपरेटिंग वोल्टेज |
वीओपी |
25℃ |
- |
- |
3.0 |
V |
|
साइड मोड दमन अनुपात |
एसएमएसआर |
- |
35 |
- |
- |
डीबी |
|
टीईसी वर्तमान |
आईटीईसी |
- |
-1.5 |
- |
2.5 |
A |
|
टीईसी वोल्टेज |
वीटीईसी |
- |
-2.5 |
- |
3.8 |
V |
|
थर्मिस्टर प्रतिरोध |
आरटीएच |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मूल्य |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● बहु-क्वांटम खैर (एमक्यूडब्ल्यू) वितरित फीडबैक (डीएफबी) लेजर;
● एसएम फाइबर या पीएम फाइबर बेनी;
● आउटपुट पावर 40mW;
● 14-पिन टीईसी और मॉनिटर पीडी के साथ बीटीएफ पैकेज।
● ऑप्टिकल फाइबर संचार;
● ऑप्टिकल फाइबर सेंसिंग;
● ऑप्टिकल डिवाइस परीक्षण.

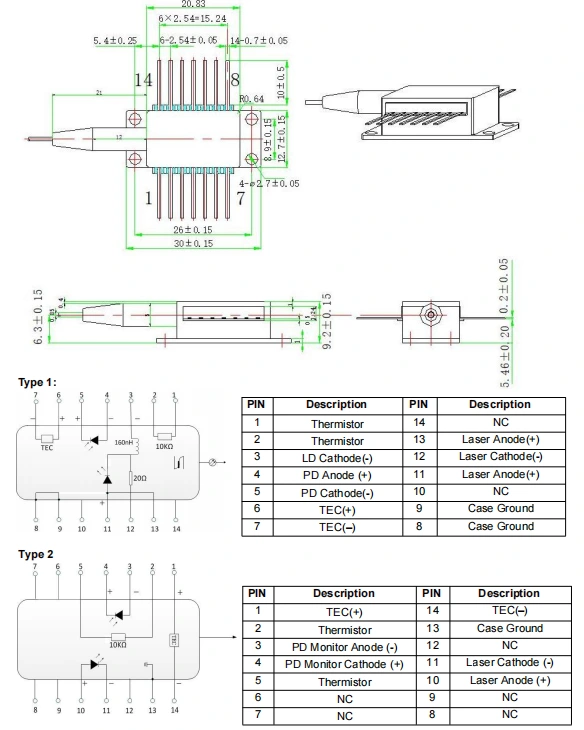

● पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट: मिमी) - 1550 एनएम डीएफबी 40 एमडब्ल्यू उच्च पावर बटरफ्लाई लेजर

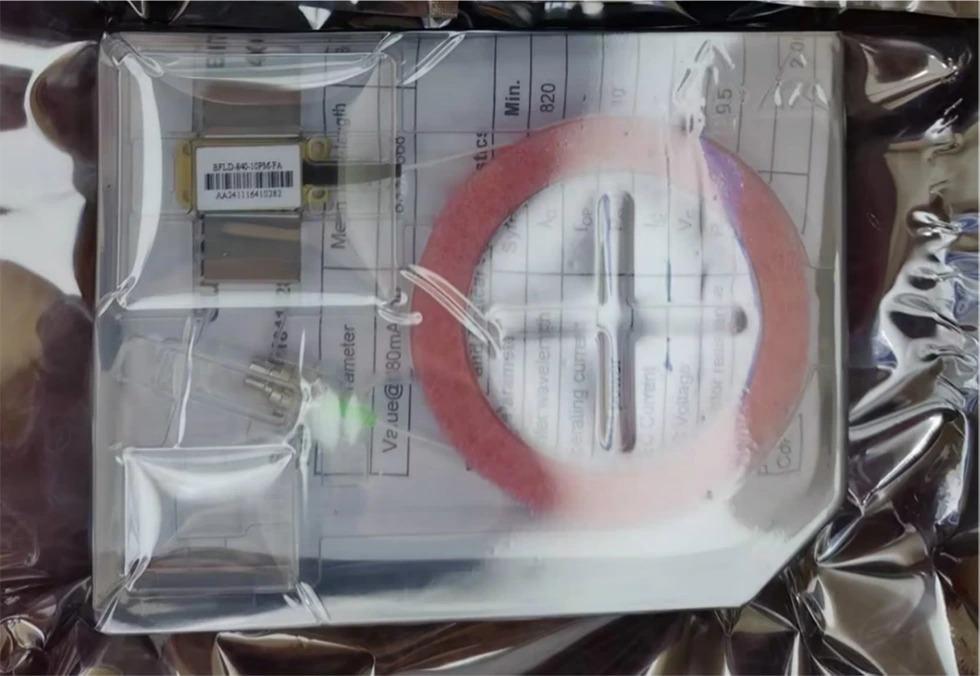

● पैकिंग उदाहरण
*बिना ड्राइव के स्टैंडअलोन डिवाइस; ड्राइवर के साथ एकीकृत एक मॉड्यूल पैकेज सर्किट वैकल्पिक है.
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
योजक |
पिन-आउट |
|
बीएफएलडी |
-XXX |
-XX |
XX |
-XX |
X |
|
डीएफबी लेजर डायोड |
1550: 1550एनएम 1310:1310एनएम 1030:1030 एनएम 1064:1064एनएम सीडब्ल्यूडीएम(1270~1650) |
10: 10 मेगावाट 20:20 मेगावाट स्वनिर्धारित |
एस.एम :एकल मोड पीएम :ध्रुवीकरण बनाए रखना |
एफए: एफसी/एपीसी एसए: एससी/एपीसी अन्य |
1:प्रकार 1 2: प्रकार 2 |
उदाहरण: BFLD-1550-40SM-FA1
(ऑर्डर जानकारी: 1550एनएम डीएफबी 40एमडब्ल्यू हाई पावर बटरफ्लाई लेजर, एसएम फाइबर, एफसी/एपीसी कनेक्टर, टेलीकॉम पिन)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
(3)अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● संचालन करते समय, यह उपकरण एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है; करो सीधे फ़ाइबर के सिरे पर न देखें, क्योंकि ऐसा करने से आँखों में चोट लग सकती है।
● यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है; इसलिए, कड़ाई से पालन पैकेजिंग के दौरान स्थैतिक-विरोधी सुरक्षा उपायों की आवश्यकता होती है, परिवहन, और उपयोग। साथ ही बचाव के लिए सावधानियां भी बरतनी चाहिए बिजली आपूर्ति में वृद्धि, क्योंकि ऐसा करने में विफलता के परिणामस्वरूप स्थायी क्षति हो सकती है उपकरण (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग सुनिश्चित करना और एंटी-स्टैटिक पहनना कलाई का पट्टा).
● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी उपकरण को उसके सॉकेट में डालते या हटाते समय, उस पर दबाव न डालें या डिवाइस हाउसिंग के पीछे स्थित स्लीव को खींचें। उपकरणों के लिए कनेक्टर्स से सुसज्जित, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों स्थापना या हटाने के दौरान एक साथ उठा लिया जाता है।
● यदि पिनों को सोल्डरिंग की आवश्यकता है, तो सोल्डरिंग तापमान नहीं होना चाहिए 260°C से अधिक, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। विशेष निम्नलिखित पर ध्यान देना चाहिए: सोल्डरिंग प्रक्रिया के दौरान, उपकरण निष्क्रिय अवस्था में होना चाहिए, और सोल्डरिंग आयरन ठीक से ग्राउंडेड होना चाहिए।
● पावर-अप प्रक्रिया के दौरान, कभी भी सीधे उच्च धारा लागू न करें इससे चिप को नुकसान पहुंचने का खतरा है। इसके बजाय, डिवाइस को मौजूदा स्तर पर चालू करें चिप की दहलीज के करीब, और फिर धीरे-धीरे करंट को छोटे में बढ़ाएं वांछित स्तर तक पहुंचने तक वृद्धि।
● सभी घटकों को बिजली देने से पहले, पहले कूलर को सक्रिय करें, और फिर चिप को ओवरहीटिंग से बचाने के लिए वृद्धिशील पावर-अप चरणों के साथ आगे बढ़ें अधिभार.
● क्या इसे बदलना संभव है धारा को समायोजित करके तरंग दैर्ध्य? रेंज क्या है?
--हाँ। वर्तमान तरंग दैर्ध्य गुणांक 0.01 एनएम/एमए है, और तापमान तरंग दैर्ध्य है गुणांक 0.1 एनएम/℃ है। डब्लूएल समायोज्य रेंज लगभग ~केंद्र डब्लूएल+/- 1 एनएम है।
● लाइनविड्थ क्या है? क्या आप एक संकीर्ण लाइनविथ एलडी प्रदान करें?
--3~5मेगाहर्ट्ज। 1550एनएम संकीर्ण लाइनविड्थ एलडी (वैकल्पिक): 400kHz, 100kHz, 50kHz, 10kHz से कम।
● पावर रेगुलेशन क्या है रेंज?
--10~100%
● तरंगदैर्घ्य क्या है सहनशीलता?
--+/-3एनएम. कम है वैकल्पिक भी.
● क्या आप कोई सुरक्षा प्रदान करते हैं फाइबर ट्यूब और फाइबर कनेक्टर?
--हाँ। 900um ढीला ट्यूब और एफसी/एपीसी, एससी/एपीसी, या अन्य कनेक्टर वैकल्पिक हैं।
