1651एनएम डीएफबी फाइबर युग्मित लेजर डायोड

विषयसूची

1. 1651एनएम का परिचय डीएफबी फाइबर युग्मित लेजर डायोड

2. तकनीकी विशिष्टताएँ

3. उत्पाद विशेषताएँ

4. विशिष्ट अनुप्रयोग

5. उत्पाद विवरण

6. आदेश देने की जानकारी

7. डेटाशीट

8. कोटेशन और भुगतान की शर्तें

9. नेतृत्व समय

10. ऑपरेशन नोट्स

11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

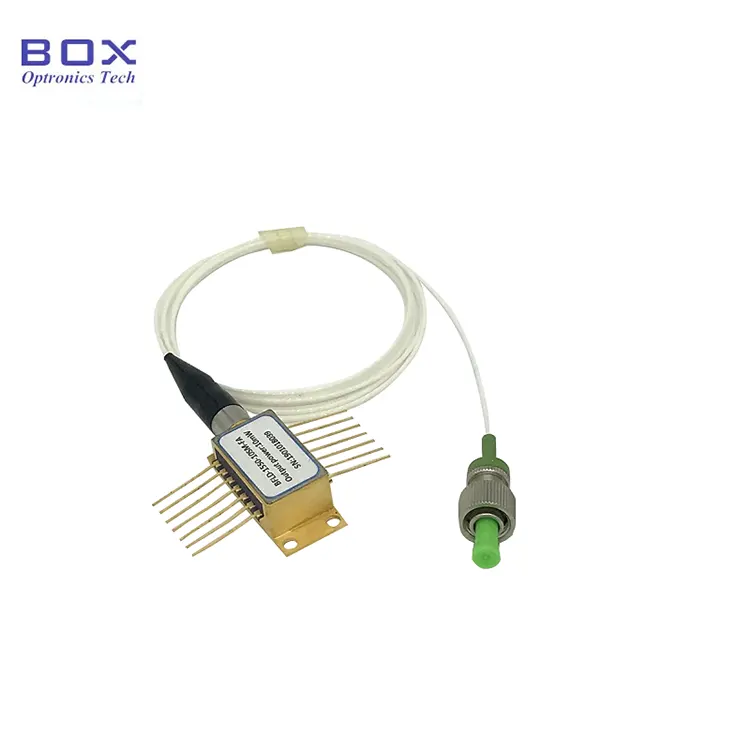

उत्पाद परिचय-1651एनएम डीएफबी फाइबर युग्मित लेजर डायोड

यह एक 1651nm DFB फाइबर-युग्मित लेजर डायोड है मल्टी-क्वांटम वेल डीएफबी चिप और एक 14-पिन बटरफ्लाई पैकेज। यह टीईसी को एकीकृत करता है तापमान नियंत्रण और थर्मिस्टर, एकल-मोड/ध्रुवीकरण-रखरखाव का समर्थन करता है फाइबर आउटपुट, 10mW की विशिष्ट आउटपुट पावर और केंद्र तरंग दैर्ध्य के साथ 1651 एनएम. फाइबर संचार, फाइबर सेंसिंग, ऑप्टिकल उपकरणों के लिए उपयुक्त, और समर्पित प्रकाश स्रोत प्रणालियाँ, इसे संचालित करना आसान और अत्यधिक विश्वसनीय है। कृपया ड्राइव करंट, वोल्टेज और सोल्डरिंग तापमान को सख्ती से नियंत्रित करें, ईएसडी सुरक्षा प्रदान करें, और पूर्ण अधिकतम रेटिंग से अधिक होने से बचें।

उत्पाद विशिष्टताएँ-1651एनएम डीएफबी फाइबर युग्मित लेजर डायोड

उत्पाद विशेषताएँ-1651एनएम डीएफबी फाइबर युग्मित लेजर डायोड

● समर्थन करता है SMF-28e या PMF-1550 फाइबर कपलिंग, FC/APC कनेक्टर;

● 14-पिन तितली पैकेज;

● अंतर्निर्मित थर्मिस्टर, और टीईसी;

● चौड़ा ऑपरेटिंग तापमान रेंज.

उत्पाद अनुप्रयोग-1651एनएम डीएफबी फाइबर युग्मित लेजर डायोड

● ऑप्टिकल फाइबर संचार;

● ऑप्टिकल उपकरण;

● CH4 मीथेन गैस विश्लेषण;

● फाइबर ऑप्टिक सेंसिंग.

उत्पाद विवरण-1651एनएम डीएफबी फाइबर युग्मित लेजर डायोड

● पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट: मिमी) -1651 एनएम डीएफबी फाइबर युग्मित लेजर डायोड

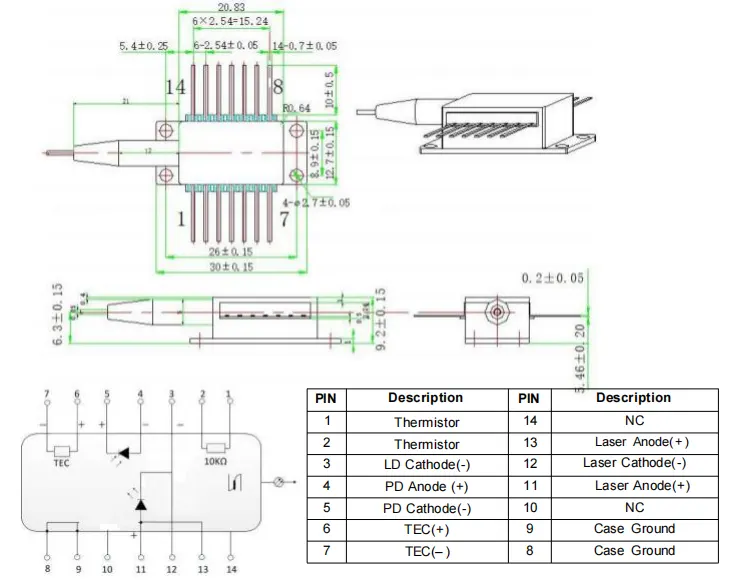

>>>टाइप1 पिन-आउट

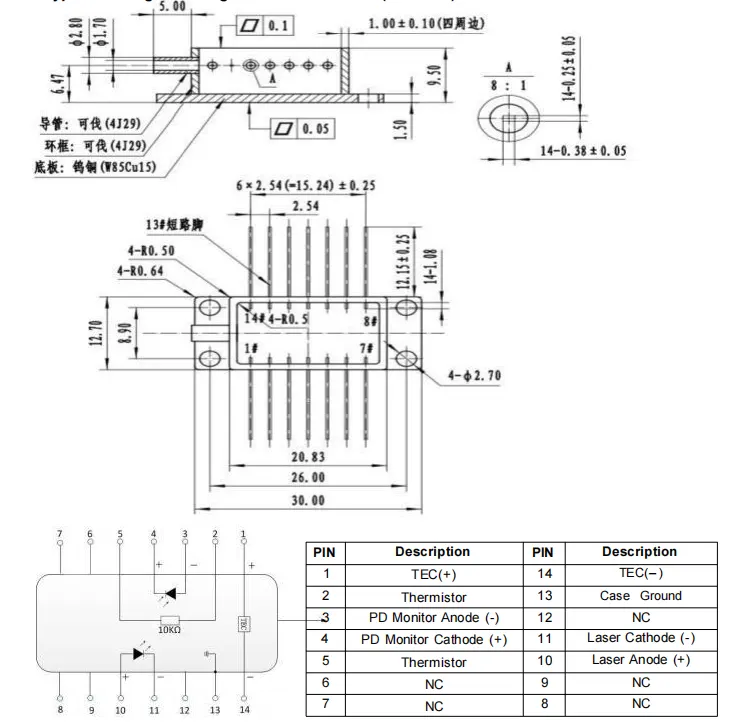

>>>टाइप2 पिन-आउट

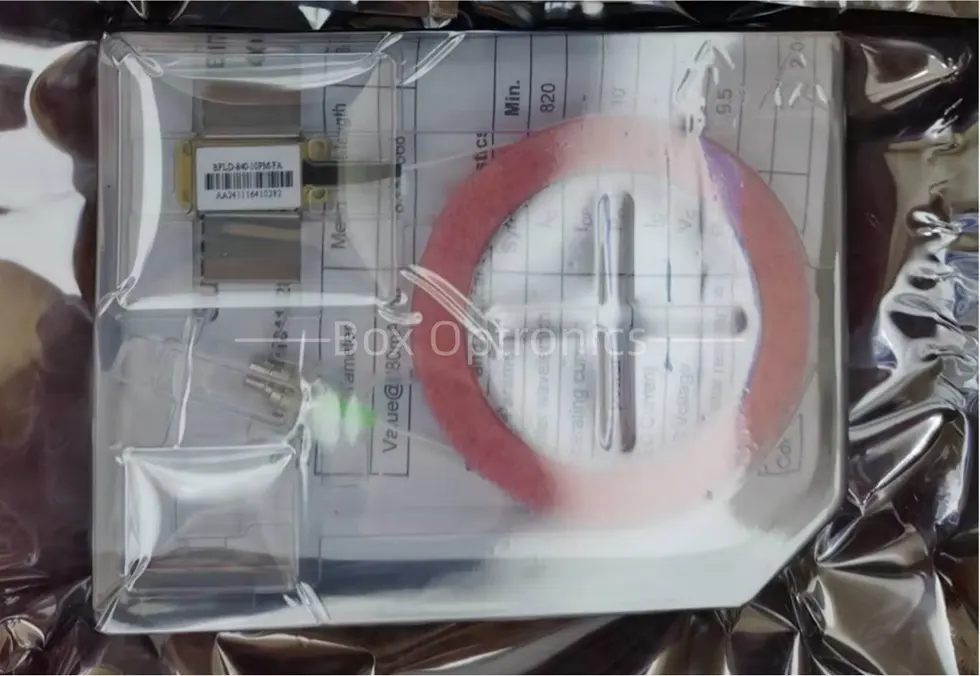

● पैकिंग उदाहरण

*स्टैंडअलोन डिवाइस; कोई अंतर्निर्मित ड्राइवर नहीं (बाहरी ड्राइवर वैकल्पिक)।

ऑर्डर देना जानकारी-1651एनएम डीएफबी फाइबर युग्मित लेजर डायोड

उदाहरण: BFLD-1651-10SM-FA2

(ऑर्डर जानकारी: 1651एनएम डीएफबी फाइबर युग्मित लेजर डायोड, 14-पिन बटरफ्लाई पैकेज, एसएम फाइबर, एफसी/एपीसी कनेक्टर, टाइप2 पिन-आउट के साथ)।

डेटाशीट-1651एनएम डीएफबी फाइबर युग्मित लेजर डायोड

डेटा शीट

1. उद्धरण और भुगतान की शर्तें-1651एनएम डीएफबी फाइबर युग्मित लेजर डायोड

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

लीड समय-1651एनएम डीएफबी फाइबर युग्मित लेजर डायोड

उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

ऑपरेशन नोट्स-1651एनएम डीएफबी फाइबर युग्मित लेजर डायोड

● यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है; इसलिए, कड़ाई से पालन पैकेजिंग के दौरान स्थैतिक-विरोधी सुरक्षा उपायों की आवश्यकता होती है, परिवहन, और उपयोग। साथ ही बचाव के लिए सावधानियां भी बरतनी चाहिए बिजली आपूर्ति में वृद्धि, क्योंकि ऐसा करने में विफलता के परिणामस्वरूप स्थायी क्षति हो सकती है उपकरण (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग सुनिश्चित करना और एंटी-स्टैटिक पहनना कलाई का पट्टा).

● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी उपकरण को उसके सॉकेट में डालते या हटाते समय, उस पर दबाव न डालें या डिवाइस हाउसिंग के पीछे स्थित स्लीव को खींचें। उपकरणों के लिए कनेक्टर्स से सुसज्जित, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों स्थापना या हटाने के दौरान एक साथ उठा लिया जाता है।

● यदि पिनों को सोल्डरिंग की आवश्यकता है, तो सोल्डरिंग तापमान नहीं होना चाहिए 260°C से अधिक, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। विशेष निम्नलिखित पर ध्यान देना चाहिए: सोल्डरिंग प्रक्रिया के दौरान, उपकरण निष्क्रिय अवस्था में होना चाहिए, और सोल्डरिंग आयरन ठीक से ग्राउंडेड होना चाहिए।

● सभी घटकों को बिजली देने से पहले, पहले कूलर को सक्रिय करें, और फिर चिप को ओवरहीटिंग से बचाने के लिए वृद्धिशील पावर-अप चरणों के साथ आगे बढ़ें अधिभार.

गुणवत्ता आश्वासन और बिक्री उपरांत सेवा-1651एनएम डीएफबी फाइबर युग्मित लेजर डायोड

● वारंटी अवधि:

1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6) परिवहन के दौरान क्षति या हानि।
