CWDM 1270-1650nm DFB लेजर स्रोत

विषयसूची

1. का परिचय बिल्ट-इन ड्राइव सर्किट के साथ CWDM 1270-1650nm DFB लेजर स्रोत

2. तकनीकी विशेष विवरण

3. उत्पाद सुविधाएँ

4. विशिष्ट अनुप्रयोग

5. उत्पाद विवरण

6. सुरक्षित संचालन गाइड

7. आदेश देने की जानकारी

8. डेटाशीट और टेस्टशीट

9. कोटेशन की शर्तें और भुगतान

10. नेतृत्व समय

11. ऑपरेशन नोट्स और रख-रखाव

12. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

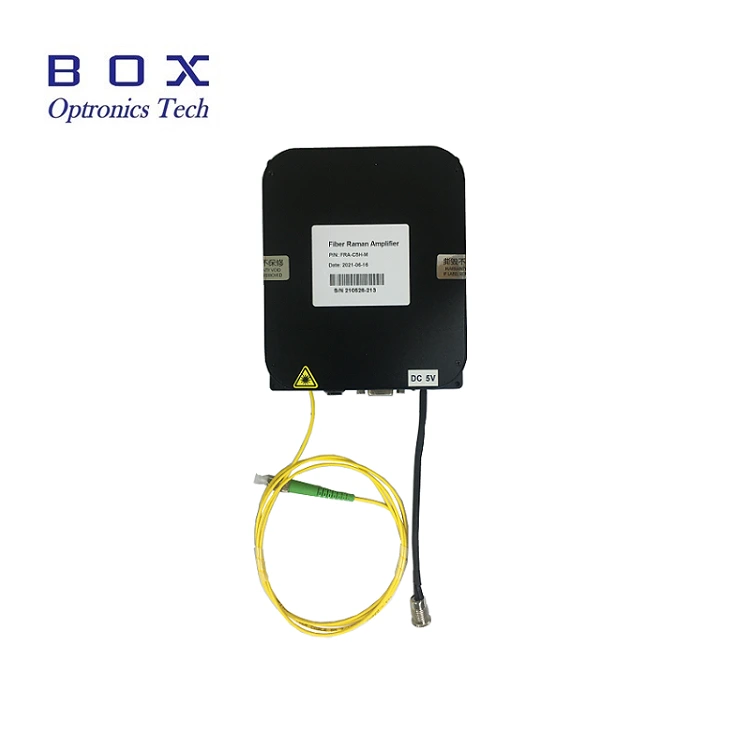

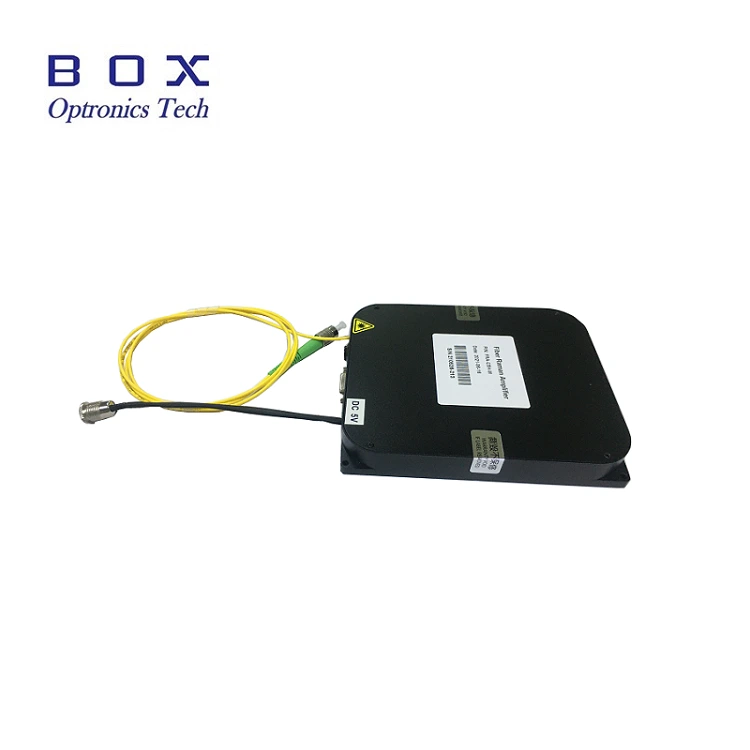

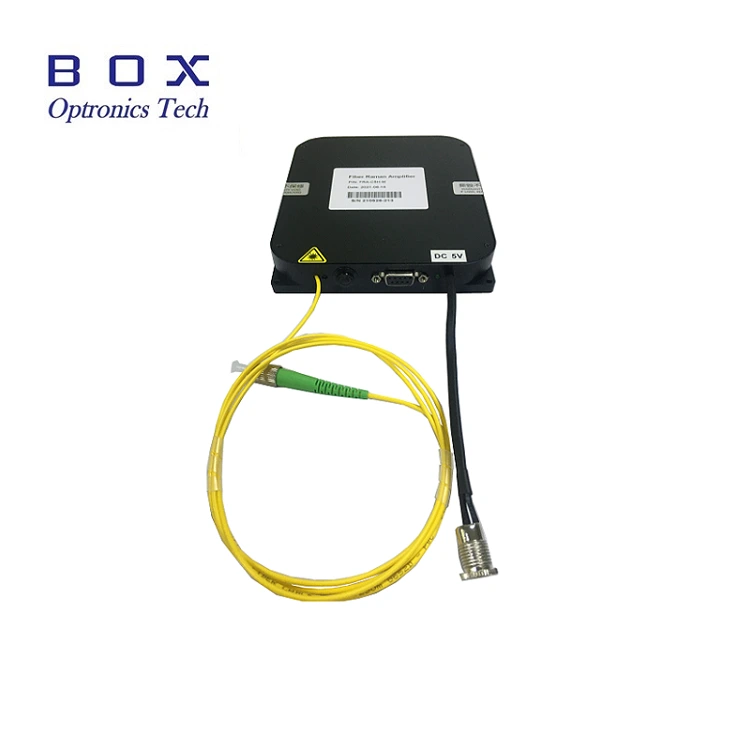

उत्पाद परिचय

यह एक CWDM 1270-1650nm DFB लेजर स्रोत है बिल्ट-इन ड्राइव सर्किट आउटपुट के साथ डीएफबी सेमीकंडक्टर लेजर चिप को अपनाते हैं 10mW से अधिक शक्ति, SM/PM फाइबर, और उत्कृष्ट शक्ति और वर्णक्रमीय स्थिरता। यह संचार इंटरफ़ेस के साथ बेंचटॉप और मॉड्यूलर कॉन्फ़िगरेशन का समर्थन करता है सिस्टम एकीकरण के लिए एक निगरानी सॉफ्टवेयर। नॉनलीनियर ऑप्टिक्स के लिए उपयुक्त अनुसंधान, फाइबर लेजर पंपिंग, और ऑप्टिकल परीक्षण प्रणाली। बार-बार प्लगिंग से बचें/ धूल के जमाव और अंतिम सतह को रोकने के लिए फाइबर कनेक्टर्स को अनप्लग करना क्षति.

उत्पाद विशेष विवरण

उत्पाद की विशेषताएँ

● शक्ति और वर्णक्रमीय स्थिरता;

● आउटपुट पावर समायोज्य 10~100%;

● मॉड्यूल/बेंचटॉप आसान के लिए संचार निगरानी के साथ वैकल्पिक एकीकरण;

● समर्थन करता है विभिन्न ऑप्टिकल प्रणालियों में फिट होने के लिए एसएम/पीएम फाइबर अनुकूलन।

उत्पाद अनुप्रयोग

● ऑप्टिकल ट्रांसमिशन सिस्टम;

● फाइबर लेजर पम्पिंग;

● नॉनलाइनियर ऑप्टिक्स अनुसंधान।

उत्पाद विवरण

● CWDM तरंग दैर्ध्य 1270~1650nm, WL सहनशीलता +/-3nm है।

(प्रत्येक 20 एनएम पर एक तरंग दैर्ध्य उपलब्ध है।)

1270 एनएम 1290 एनएम 1310 एनएम 1330 एनएम 1350 एनएम 1370 एनएम 1390 एनएम 1410 एनएम 1430 एनएम 1450 एनएम 1470 एनएम 1490 एनएम 1510 एनएम 1530 एनएम 1550 एनएम 1570 एनएम 1590 एनएम 1610 एनएम 1630 एनएम 1650 एनएम

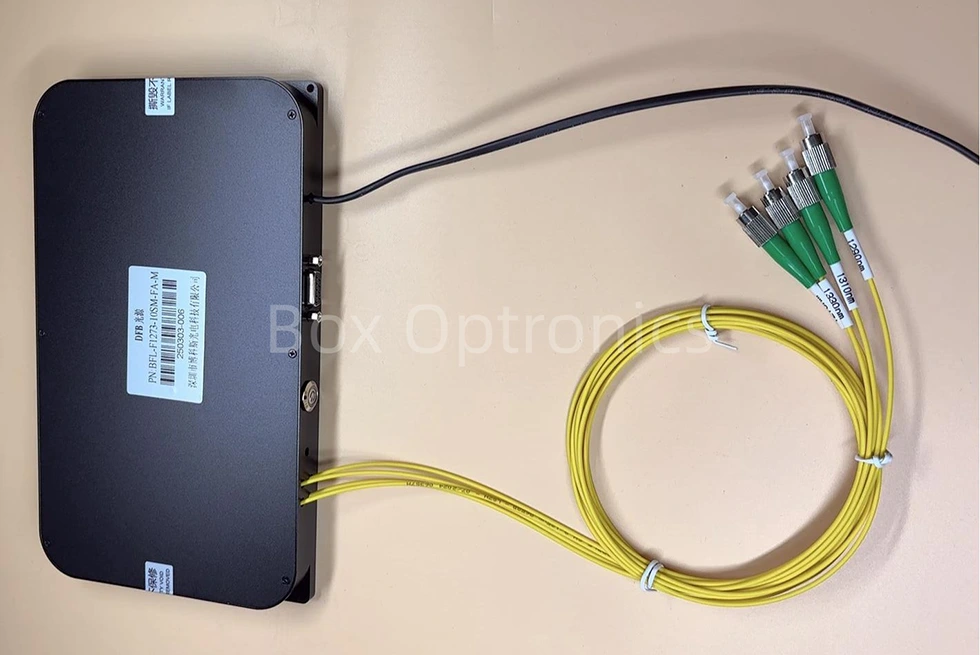

*अनुकूलित मल्टी-चैनल डीएफबी लेजर स्रोत का समर्थन करें

● मानक सहायक उपकरण

ऑपरेशन चरण

चरण 1. अनपैकिंग: असेंबली से पहले जांच लें क्या लेजर स्रोत मॉड्यूल, यूएसबी डेटा सहित सभी सहायक उपकरण पूर्ण हैं केबल, पावर एडॉप्टर, परीक्षण रिपोर्ट, आदि।

चरण 2. बिजली की आपूर्ति: एक डीसी से जुड़ा हुआ स्विचिंग बिजली आपूर्ति या एक विनियमित बिजली आपूर्ति जो उनकी शक्ति को पूरा करती है आपूर्ति आवश्यकताएँ. केवल मूल मिलान वाले पावर एडाप्टर (DC5V या) का उपयोग करें DC12V). अनुचित पावर एडॉप्टर प्रकाश स्रोत को नुकसान पहुंचा सकते हैं। (पावर एडॉप्टर स्थानीय वोल्टेज मानकों के अनुसार आपूर्ति की गई।)

चरण 3. आउटपुट फाइबर कनेक्ट करना: खोलें फ़ाइबर कनेक्टर या फ़्लैंज पर डस्ट कैप लगाएं, फ़ाइबर के अंतिम भाग की जांच करें, और फ़ाइबर को कनेक्ट करें या फ़ाइबर को परीक्षण किए जाने वाले उपकरण या बिजली मीटर से जोड़ें यह पुष्टि करने के बाद कि कोई प्रदूषण और क्षति नहीं है।

Setp4.होस्ट कंप्यूटर से कनेक्ट करें: उपयोग करें DFB लेजर स्रोत और कंप्यूटर को जोड़ने के लिए USB-RS485 DB9 डेटा केबल; इसकी पहचान करने के लिए कंप्यूटर को पहले एक समर्पित सीरियल पोर्ट ड्राइवर स्थापित करना होगा USB-RS485 सीरियल पोर्ट डेटा केबल, अन्यथा होस्ट कंप्यूटर सॉफ़्टवेयर और प्रकाश स्रोत मॉड्यूल को सही ढंग से कनेक्ट और संचारित नहीं किया जा सकता है। कृपया पूछें ड्राइवर के लिए बॉक्स ऑप्ट्रोनिक्स।

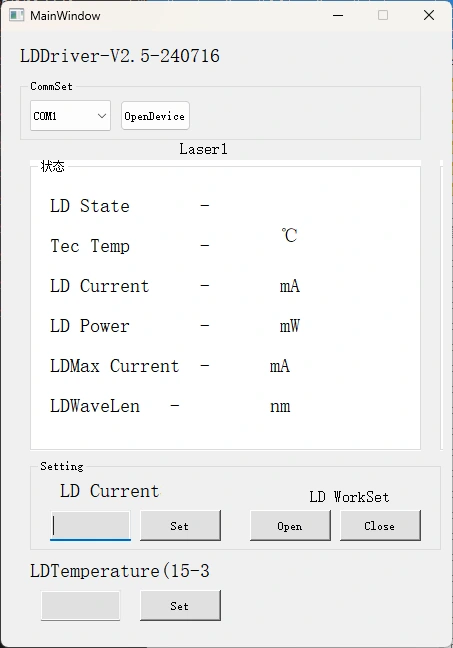

चरण 5. नियंत्रण सॉफ्टवेयर: बॉक्स ऑप्ट्रोनिक्स सीरियल कमांड या पीसी सॉफ्टवेयर प्रदान करता है डीएफबी लेजर स्रोत के एलडी करंट और एलडी तापमान को नियंत्रित करें। चुनें सही पोर्ट, करंट और तापमान सेट करें, फिर ओपन बटन पर क्लिक करें। (को क्षति को रोकें, प्रारंभिक ऑपरेशन में ड्राइव करंट को धीरे-धीरे बढ़ाएं। मत करो तुरंत पूरा करंट लगाएं।)

चरण 6. उपयोग के बाद, बंद करें बटन पर क्लिक करें, बिजली की आपूर्ति बंद करें और डिस्कनेक्ट करें फाइबर कनेक्शन.

आदेश की जानकारी

उदाहरण के लिए: BLD-1550-1HSM-FA-M

(ऑर्डर जानकारी: बिल्ट-इन ड्राइव के साथ CWDM 1550nm DFB लेजर स्रोत सर्किट, 100mW आउटपुट पावर, SMF-28e फाइबर, FC/APC कनेक्टर, मॉड्यूल के साथ पैकेज)।

अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com

डेटाशीट और टेस्टशीट

डेटा शीट

टेस्टशीट

उद्धरण की शर्तें और भुगतान

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.

(3)अन्य

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

समय सीमा

उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

ऑपरेशन नोट्स और रख-रखाव

● रोकथाम के लिए फाइबर कनेक्टर्स को बार-बार प्लग/अनप्लग करने से बचें धूल का जमाव और अंत-चेहरे की क्षति।

● फ़ाइबर कनेक्टर को लिंट-फ़्री वाइप से साफ़ करें और एक से निरीक्षण करें कनेक्शन से पहले फाइबर एंड-फेस डिटेक्टर। हमेशा फाइबर को कनेक्ट/डिस्कनेक्ट करें अंत-चेहरे की जलन से बचने की शक्ति के बिना। अप्रयुक्त कनेक्टर्स को डस्ट कैप से ढकें।

● उपकरण को सूखे, नमी रहित वातावरण में रखें।

● लंबे समय तक लेजर स्रोत मॉड्यूल का उपयोग करते समय, याद रखें मॉड्यूल के ताप अपव्यय और वेंटिलेशन पर विचार करें और रखें हीट सिंक पर मॉड्यूल।

गुणवत्ता आश्वासन और बिक्री के बाद सेवा

● वारंटी अवधि:

1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6) परिवहन के दौरान क्षति या हानि।
