हाई-पावर 1653.7nm 40mW DFB बटरफ्लाई लेजर

विषयसूची

1. का परिचय हाई-पावर 1653.7nm 40mW DFB बटरफ्लाई लेजर

2. तकनीकी विशिष्टताएँ

3. उत्पाद विशेषताएँ

4. विशिष्ट अनुप्रयोग

5. उत्पाद विवरण

6. आदेश देने की जानकारी

7. डेटाशीट और टेस्टशीट

8. कोटेशन और भुगतान की शर्तें

9. नेतृत्व समय

10. ऑपरेशन नोट्स

11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

उत्पाद परिचय

हाई-पावर 1653.7nm 40mW DFB बटरफ्लाई लेजर का उपयोग करता है 1653.7nm की केंद्र तरंगदैर्घ्य के साथ एक उच्च-प्रदर्शन MQW DFB चिप, a +/-1 एनएम की तरंग दैर्ध्य सहिष्णुता, और एक साइड-मोड अस्वीकृति अनुपात (एसएमएसआर) >35डीबी. इसमें कम थ्रेशोल्ड वोल्टेज, कम बिजली की खपत और उच्च विशेषताएं हैं विश्वसनीयता. एक थर्मिस्टर, थर्मोइलेक्ट्रिक कूलर (TEC), और को एकीकृत करना मॉनिटरिंग डायोड, यह दीर्घकालिक स्थिर संचालन का समर्थन करता है और इसका व्यापक रूप से उपयोग किया जाता है गैस डिटेक्शन सिस्टम, निष्क्रिय डिवाइस परीक्षण, और फाइबर ऑप्टिक सेंसिंग। उचित ऑपरेशन के दौरान वायरिंग, तापमान और करंट नियंत्रण की आवश्यकता होती है फाइबर को झुकने और क्षति से बचाएं।

उत्पाद विशेष विवरण

उत्पाद की विशेषताएँ

● उद्योग-मानक 14-पिन तितली पैकेज;

● अंतर्निर्मित टीईसी और मॉनिटर पीडी;

● ऊँचा स्थिरता 40mW ऑप्टिकल आउटपुट;

● उच्च प्रदर्शन, मल्टीक्वांटम वेल (एमक्यूडब्ल्यू) डिस्ट्रीब्यूटेड-फीडबैक (डीएफबी) लेजर।

उत्पाद अनुप्रयोग

● ट्यून करने योग्य डायोड लेजर अवशोषण स्पेक्ट्रोस्कोपी टीडीएलएएस; 

● सीएच4 निगरानी;

● के लिए प्रकाश स्रोत पर्यावरण निगरानी और गैस विश्लेषक।

उत्पाद विवरण

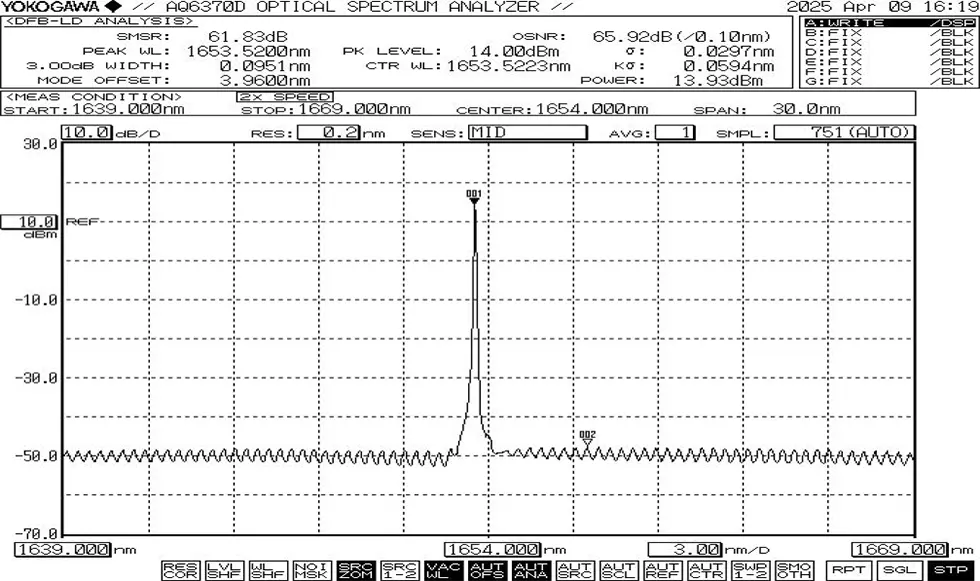

● विशिष्ट स्पेक्ट्रम: 1653.7nm, +/-1nm WL सहनशीलता।

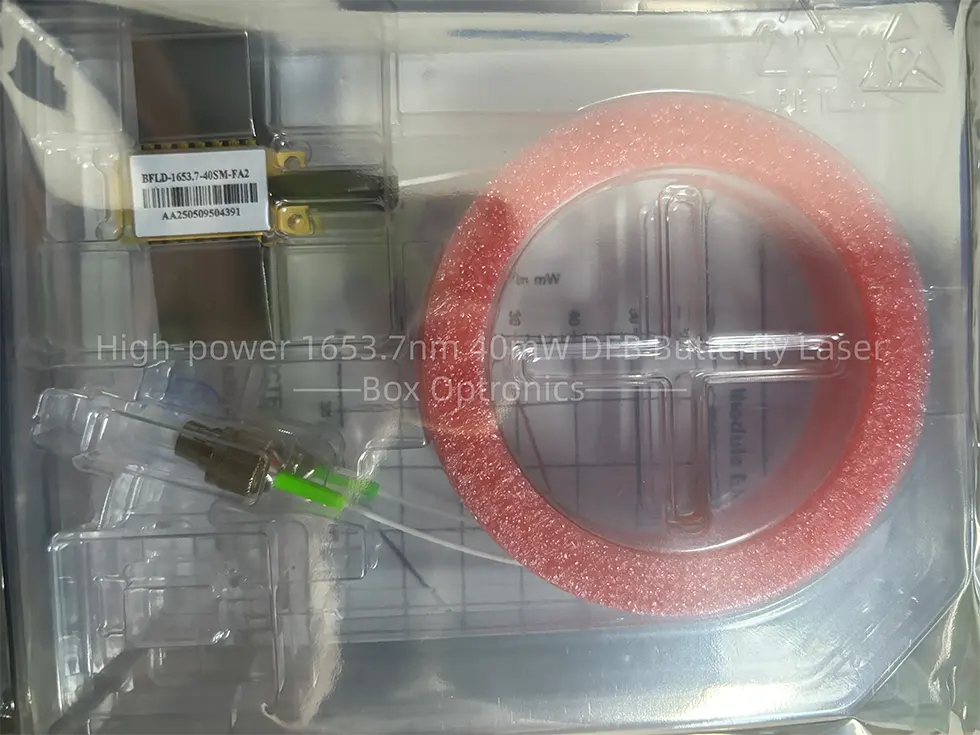

● पैकिंग उदाहरण

आदेश की जानकारी

उदाहरण: बीएफएलडी-1653-40एसएम-एफए

(ऑर्डर जानकारी: हाई-पावर 1653.7एनएम 40एमडब्ल्यू डीएफबी बटरफ्लाई लेजर, एसएम फाइबर, एफसी/एपीसी कनेक्टर, टाइप1 पिन-आउट के साथ)।

डेटाशीट और टेस्टशीट

डेटा शीट

टेस्टशीट

कोटेशन और भुगतान की शर्तें

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.

(3)अन्य

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

समय सीमा

उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

ऑपरेशन टिप्पणियाँ

● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी उपकरण को उसके सॉकेट में डालते या हटाते समय, उस पर दबाव न डालें या डिवाइस हाउसिंग के पीछे स्थित स्लीव को खींचें। उपकरणों के लिए कनेक्टर्स से सुसज्जित, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों स्थापना या हटाने के दौरान एक साथ उठा लिया जाता है।

● यदि पिनों को सोल्डरिंग की आवश्यकता है, तो सोल्डरिंग तापमान नहीं होना चाहिए 260°C से अधिक, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। विशेष निम्नलिखित पर ध्यान देना चाहिए: सोल्डरिंग प्रक्रिया के दौरान, उपकरण निष्क्रिय अवस्था में होना चाहिए, और टांका लगाने वाला लोहा ठीक से होना चाहिए जमींदोज।

● डिवाइस को चालू करने से पहले, पहले कूलर को सक्रिय करें, और फिर चिप को अधिक गर्म होने से बचाने के लिए छोटे-छोटे चरणों में बिजली का प्रयोग करें अतिभारित होता जा रहा है.

गुणवत्ता आश्वासन और बिक्री के बाद सेवा

● वारंटी अवधि:

1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6) परिवहन के दौरान क्षति या हानि।
