1. का परिचय LAN-WDM 10mW फाइबर युग्मित लेजर
2. तकनीकी विशिष्टताएँ
3. उत्पाद विशेषताएँ
4. विशिष्ट अनुप्रयोग
5. उत्पाद विवरण
6. आदेश देने की जानकारी
7. डेटाशीट
8. कोटेशन और भुगतान की शर्तें
9. नेतृत्व समय
10. ऑपरेशन नोट्स
11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

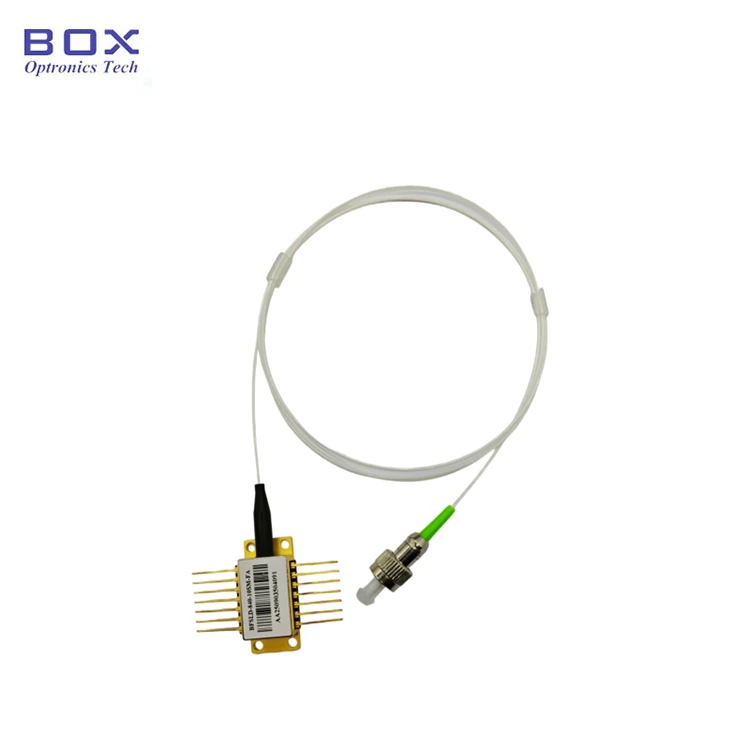

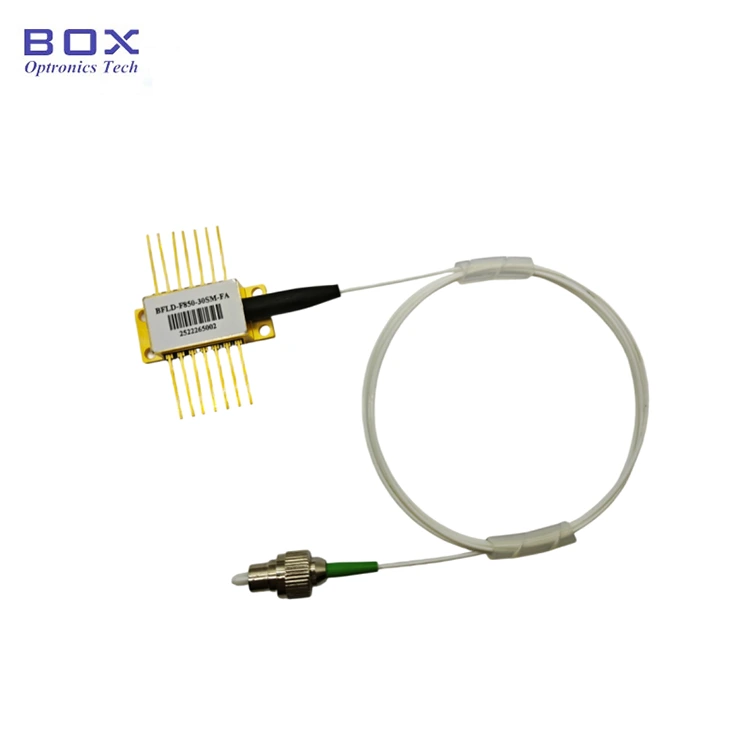

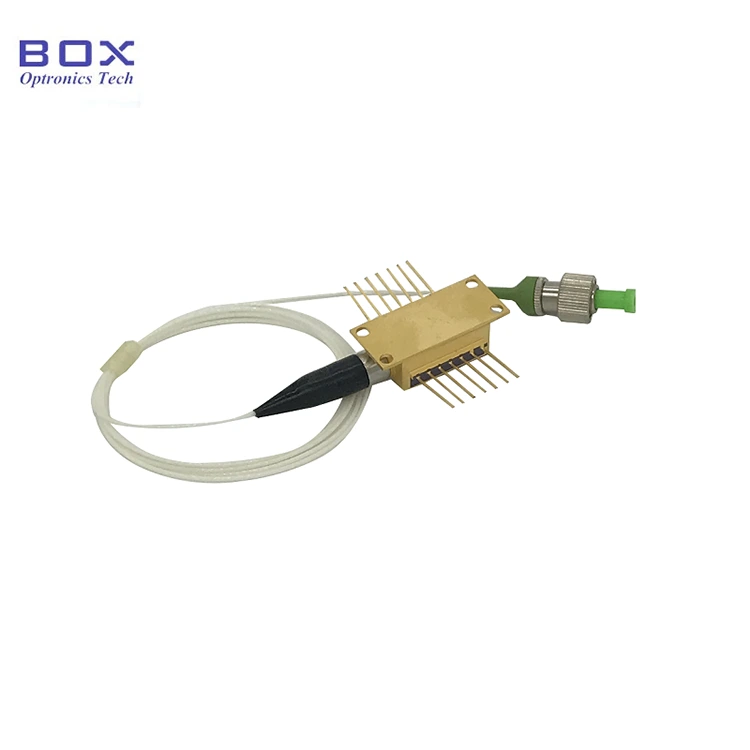

यह एक LAN-WDM 10mW फाइबर युग्मित लेजर है उद्योग-मानक 14-पिन तितली पैकेज जो एक अंतर्निहित टीईसी को एकीकृत करता है, ऑप्टिकल आइसोलेटर, और थर्मिस्टर। इसमें 10mW आउटपुट पावर, +/-1nm तक की सुविधा है तरंग दैर्ध्य सहिष्णुता, और कम सीमा धारा। यह C/DWDM सिस्टम के लिए आदर्श है, फाइबर ऑप्टिकल सेंसर, और लेजर स्रोत अनुप्रयोग।
|
पैरामीटर |
प्रतीक |
स्थिति |
न्यूनतम. |
प्रकार. |
अधिकतम. |
इकाई |
|
केंद्र तरंगदैर्घ्य |
λसी |
टीएल=15~35℃ सीडब्ल्यू |
λc-1 |
λसी |
λc+1 |
एनएम |
|
ऑप्टिकल आउटपुट पावर |
पीओ |
टीएल=15~35℃ सीडब्ल्यू |
10 |
- |
- |
मेगावाट |
|
दहलीज धारा |
आईटीएच |
सीडब्ल्यू |
- |
9 |
13 |
एमए |
|
एलडी फॉरवर्ड करंट |
अगर |
पीएफ = रेटेड पावर |
- |
80 |
100 |
एमए |
|
एलडी फॉरवर्ड वोल्टेज |
वी.एफ |
पीएफ = रेटेड पावर |
- |
- |
1.5 |
V |
|
साइड-मोड दमन अनुपात |
एसएमएसआर |
सीडब्ल्यू |
35 |
40 |
- |
डीबी |
|
ऑप्टिकल अलगाव |
- |
-10 <टीसी <+70℃ |
30 |
35 |
- |
डीबी |
|
जवाबदेही की निगरानी करें |
आईएम/पीएफ |
- |
- |
1 |
20 |
μA/mW |
|
जवाबदेही की निगरानी करें स्थिरता |
- |
- |
- |
- |
20 |
% |
|
डार्क करंट की निगरानी करें |
पहचान |
वीपीडी=5वी |
- |
- |
50 |
ना |
|
टीईसी वर्तमान |
आईटीईसी |
टीएल = 25℃, टीसी = 70℃ |
- |
0.6 |
2.0 |
A |
|
टीईसी वोल्टेज |
वीटीईसी |
टीएल = 25℃, टीसी = 70℃ |
- |
1.3 |
3.5 |
V |
|
टीईसी बिजली की खपत |
P |
टीसी = 75℃ |
- |
- |
5 |
W |
|
थर्मिस्टर प्रतिरोध |
आरटीएच |
टीसी = 25℃ |
9.5 |
10 |
10.5 |
कोहम |
|
थर्मिस्टर बी स्थिरांक |
बीटीएच |
टीसी = 25℃ |
- |
3900 |
- |
K |
|
लहर। अस्थायी. गुणक |
Δλ/ΔT |
0℃ <टीकेस<65℃ |
- |
- |
0.09 |
एनएम/℃ |
|
लहर। वर्तमान गुणांक |
Δλ/ΔΙ |
20℃ |
0.07 |
- |
0.12 |
एनएम/एमए |
● मल्टीक्वांटम खैर (एमक्यूडब्ल्यू)वितरित-प्रतिक्रिया (डीएफबी)लेजर
● एसएम फाइबर या पीएम फाइबर बेनी;
● 10mW आउटपुट पावर;
● 14-पिन टीईसी, ऑप्टिकल आइसोलेटर के साथ बीटीएफ पैकेज, थर्मिस्टर, और मॉनिटर पीडी।
●
सी/डीडब्ल्यूडीएम सिस्टम;
● लेजर स्रोत
● CATV सिस्टम;
● फाइबर ऑप्टिकल सेंसर।
● चैनल संख्या और तरंग दैर्ध्य
|
चैनल नं. |
λc(एनएम) |
चैनल नं. |
λc(एनएम) |
चैनल नं. |
λc(एनएम) |
|
LA01 |
1266.50 |
LA08 |
1296.50 |
LA15 |
1315.50 |
|
LA02 |
1271.50 |
LA09 |
1301.50 |
LA16 |
1320.50 |
|
LA03 |
1276.50 |
LA10 |
1304.58 |
LA17 |
1325.50 |
|
LA04 |
1281.50 |
LA11 |
1306.85 |
LA18 |
1330.50 |
|
LA05 |
1286.50 |
LA12 |
1309.14 |
LA19 |
1335.50 |
|
LA06 |
1286.66 |
LA13 |
1310.50 |
LA20 |
1340.50 |
|
LA07 |
1291.50 |
LA14 |
1311.43 |
LA21 |
1345.50 |

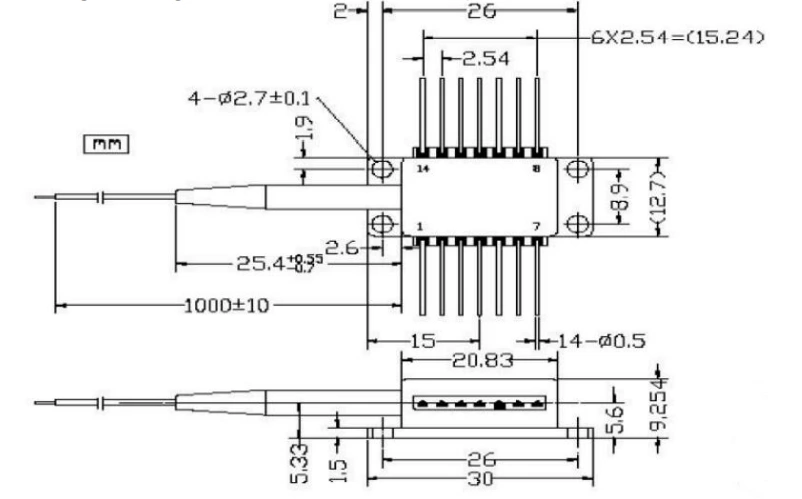

● पैकेज ड्राइंग (यूनिट:मिमी):

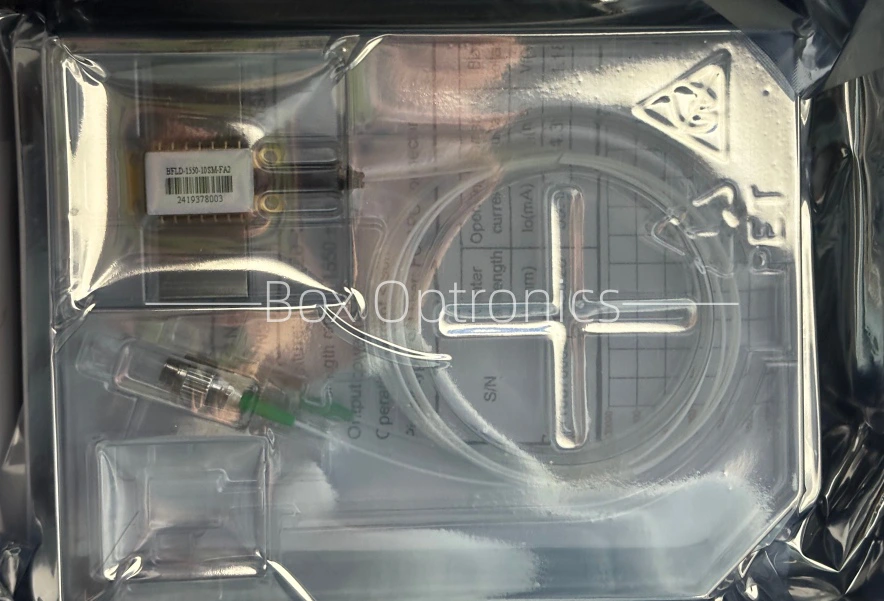

● पैकिंग उदाहरण
|
|
सामान |
मात्रा |
|
1 |
LAN-WDM 10mW फाइबर युग्मित लेजर |
1 |
|
2 |
उत्पाद परीक्षण रिपोर्ट |
1 |
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
योजक |
पिन-आउट |
|
बीएफएलडी |
-LAXX |
-XX |
XX |
-XX |
X |
|
डीएफबी लेजर |
LA01:1266.50nm LA02:1271.50nm |
10:10mW स्वनिर्धारित |
एसएम: एकल मोड पीएम: ध्रुवीकरण बनाए रखना |
एफए: एफसी/एपीसी एसए: एससी/एपीसी अन्य |
शून्य: प्रकार 1 2: प्रकार 2 |
उदाहरण के लिए: BFLD-LA13-10SM-FA
(ऑर्डर जानकारी: LAN-WDM 10mW फाइबर युग्मित लेजर, 14-पिन बटरफ्लाई पैकेज, 1310.50nm, 10mW आउटपुट पावर, SM फाइबर के साथ, FC/APC कनेक्टर, टाइप1 पिन-आउट)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
(3)अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है; इसलिए, कड़ाई से पालन पैकेजिंग के दौरान स्थैतिक-विरोधी सुरक्षा उपायों की आवश्यकता होती है, परिवहन, और उपयोग। साथ ही बचाव के लिए सावधानियां भी बरतनी चाहिए बिजली आपूर्ति में वृद्धि, क्योंकि ऐसा करने में विफलता के परिणामस्वरूप स्थायी क्षति हो सकती है उपकरण (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग सुनिश्चित करना और एंटी-स्टैटिक पहनना कलाई का पट्टा).
● रोकने के लिए उत्पाद के ऑपरेटिंग सर्किट की स्थिरता को सत्यापित करें नाड़ी धाराओं से होने वाली क्षति.
● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी उपकरण को उसके सॉकेट में डालते या हटाते समय, उस पर दबाव न डालें या डिवाइस हाउसिंग के पीछे स्थित स्लीव को खींचें। उपकरणों के लिए कनेक्टर्स से सुसज्जित, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों स्थापना या हटाने के दौरान एक साथ उठा लिया जाता है।
● डिवाइस का उपयोग करते समय, ऑपरेटिंग वोल्टेज का सख्ती से पालन करें और डेटाशीट में निर्दिष्ट वर्तमान श्रेणियाँ। मुख्य पैरामीटर- Ith सहित (थ्रेशोल्ड करंट), आईओपी मैक्स (अधिकतम ऑपरेटिंग करंट), वीओपी मैक्स (अधिकतम ऑपरेटिंग वोल्टेज), और λc (सेंटर वेवलेंथ)-संदर्भित किया जाना चाहिए विशेष रूप से शिपमेंट के समय प्रदान की गई परीक्षण रिपोर्ट में। नोट: ऑपरेशन पूर्ण अधिकतम रेटिंग से अधिक होने पर डिवाइस को स्थायी क्षति हो सकती है।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
